775高压高转速有刷直流电机结构设计

　　这款775规格的有刷直流电机，是针对高压供电场景做的性能变体设计，核心适配48V到72V的直流供电区间，空载转速可达65K转级别，相比常规低压775电机，在同等安装尺寸下能输出更高的功率密度，适合对动力输出有较高要求的紧凑型设备搭载。从实际应用场景来看，这类高压高转775电机常被用在中小型无人机的动力辅助单元、大功率电动工具的动力核心、小型电动代步设备的驱动模块，还有部分需要高转速输出的台式小型加工设备上，比如迷你台磨、小型雕刻机的主轴动力源，相比常规低压775电机，它不需要额外搭配升压电路就能直接适配高压锂电组的供电输出，能减少外围电路的占用空间，提升整套动力系统的集成度。

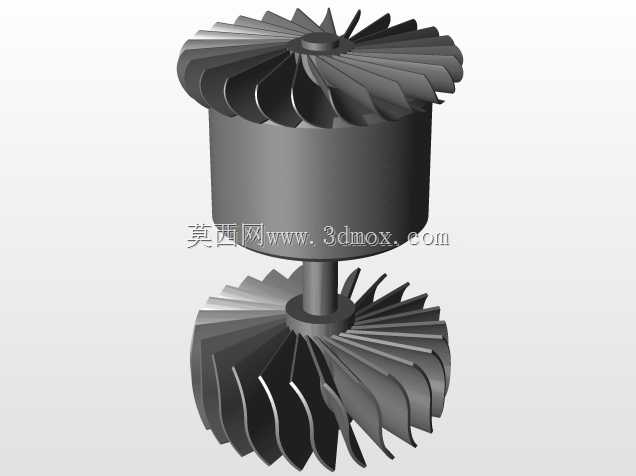

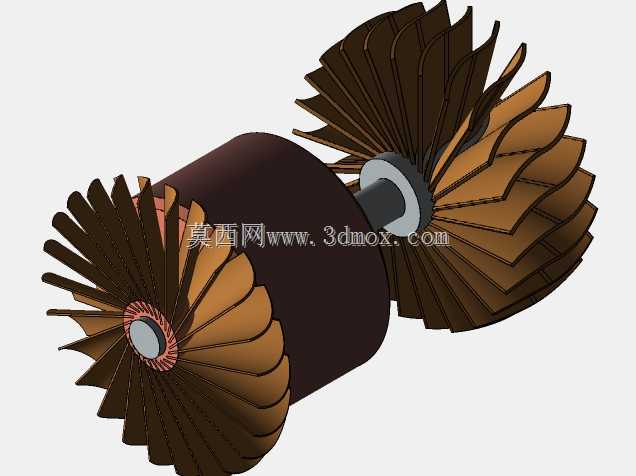

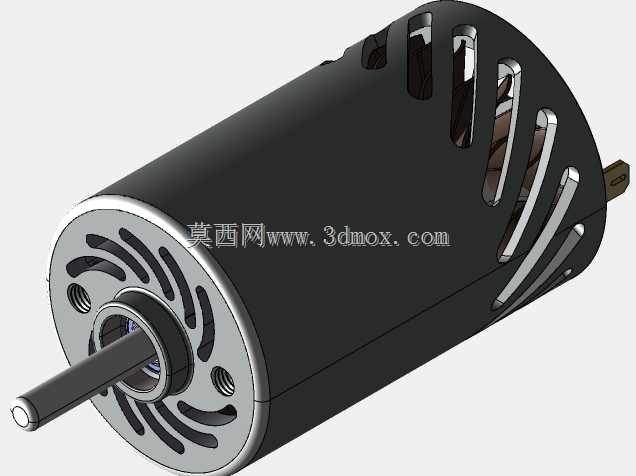

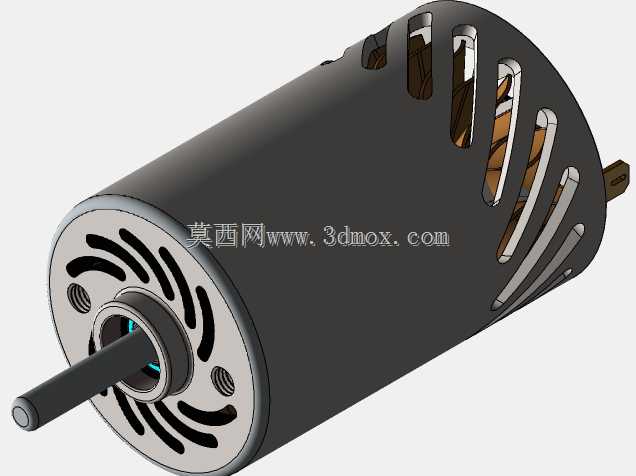

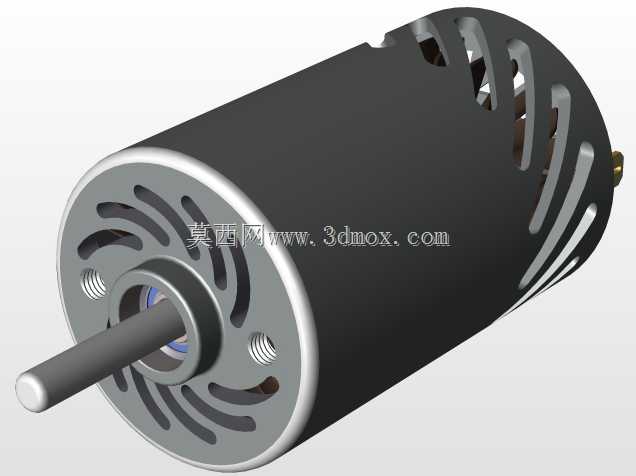

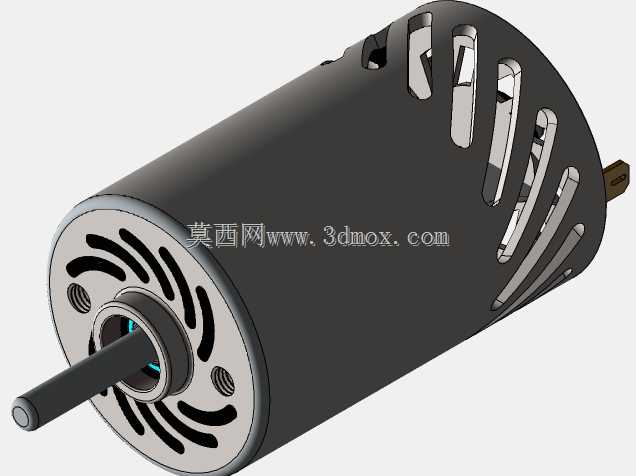

　　从结构设计思路来看，这款电机沿用了标准775电机的圆形机壳外径尺寸，安装孔位完全兼容常规775电机的固定标准，能直接替换原有设备上的同规格低压电机，不需要对设备的安装结构做二次修改，降低了设备升级动力的改造成本。机壳部分采用了多道纵向开槽加前端盖弧形通风槽的组合散热结构，因为高转速下电机的电枢和碳刷部分会产生更多热量，这种贯通式的风道设计，能在电机转子转动时带动内部空气流动，把绕组和换向器产生的热量通过机壳槽道快速排出，避免长时间高负载运行时出现过热退磁、碳刷过快烧蚀的问题。前端盖采用金属端盖结构，输出轴位置搭配了含油轴承加轴套的双重支撑结构，能承受高转速下的径向跳动，保证输出轴的转动同轴度，减少高速运转时的震动和噪音，输出轴采用标准D型轴截面设计，能和配套的传动齿轮、带轮、桨夹等部件实现无滑差的扭矩传递，不需要额外做轴面的防滑处理。

　　从安装边界尺寸来看，这款电机的机壳外径保持775系列电机的标准42mm直径，机身长度比常规低压775电机略长，用来容纳更长的电枢绕组和适配高压的换向器结构，安装孔位分布在前端盖的两个对角位置，孔距符合通用775电机的安装标准，输出轴的伸出长度、轴径都和常规775电机保持一致，设备选型时只要预留足够的机身长度空间，就能直接完成装配。在功能特性上，这款电机的绕组采用了耐高温漆包线绕制，能承受高转速大电流下的温升，碳刷部分采用了高铜碳刷配方，在高压大电流工况下的耐磨性能更好，能延长电机的连续运行寿命，机壳后端的开槽结构同时兼顾了散热和碳刷维护的便利性，不需要完全拆解电机就能观察碳刷的磨损情况，方便后期维护更换。

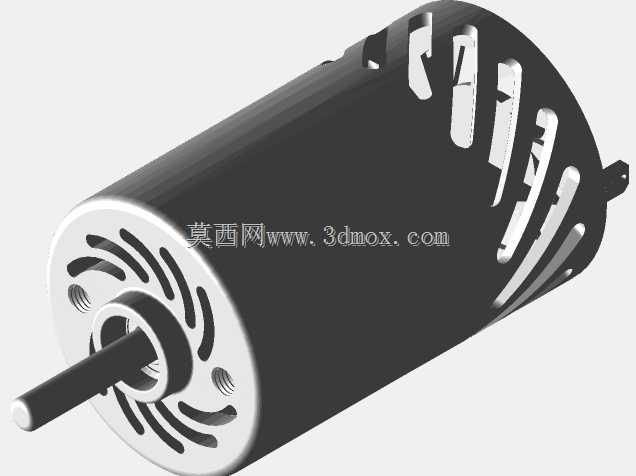

　　实际选型使用时需要注意，这款电机的高转速特性要求配套的传动部件必须做动平衡校准，比如搭载螺旋桨、打磨轮这类旋转部件时，要保证部件的同轴度，避免高速转动时产生过大的离心震动，损坏电机的轴承结构。供电端要匹配对应的过流保护电路，因为高压下电机启动时的冲击电流更大，搭配合适的电调或者驱动板能避免启动瞬间的电流冲击损坏绕组。另外这款电机的散热结构是开放式槽道，不适合在多粉尘、有液体飞溅的场景下直接使用，如果要用在这类工况，需要额外搭配防尘罩或者做密封防护结构，避免粉尘进入电机内部磨损换向器和轴承，影响使用寿命。从三维建模的角度来看，这个模型完整还原了电机的所有外部结构细节，包括机壳的散热槽弧度、前端盖的通风孔形状、输出轴的D型切面、安装孔的位置尺寸，在做设备整体装配设计时，可以直接导入这个模型做干涉检查，提前验证安装空间是否足够，传动部件的对接位置是否匹配，减少实物打样时的装配问题。
