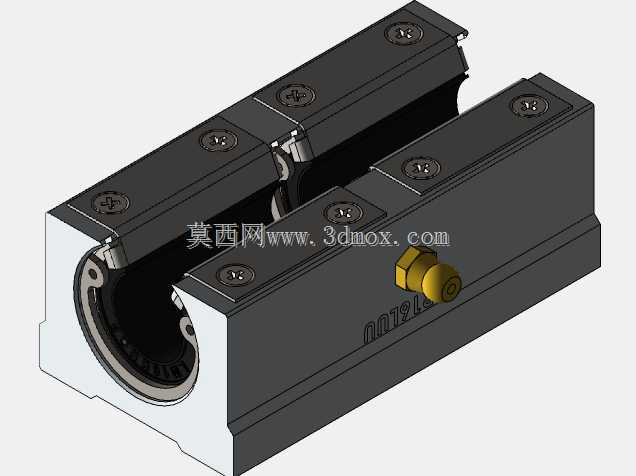

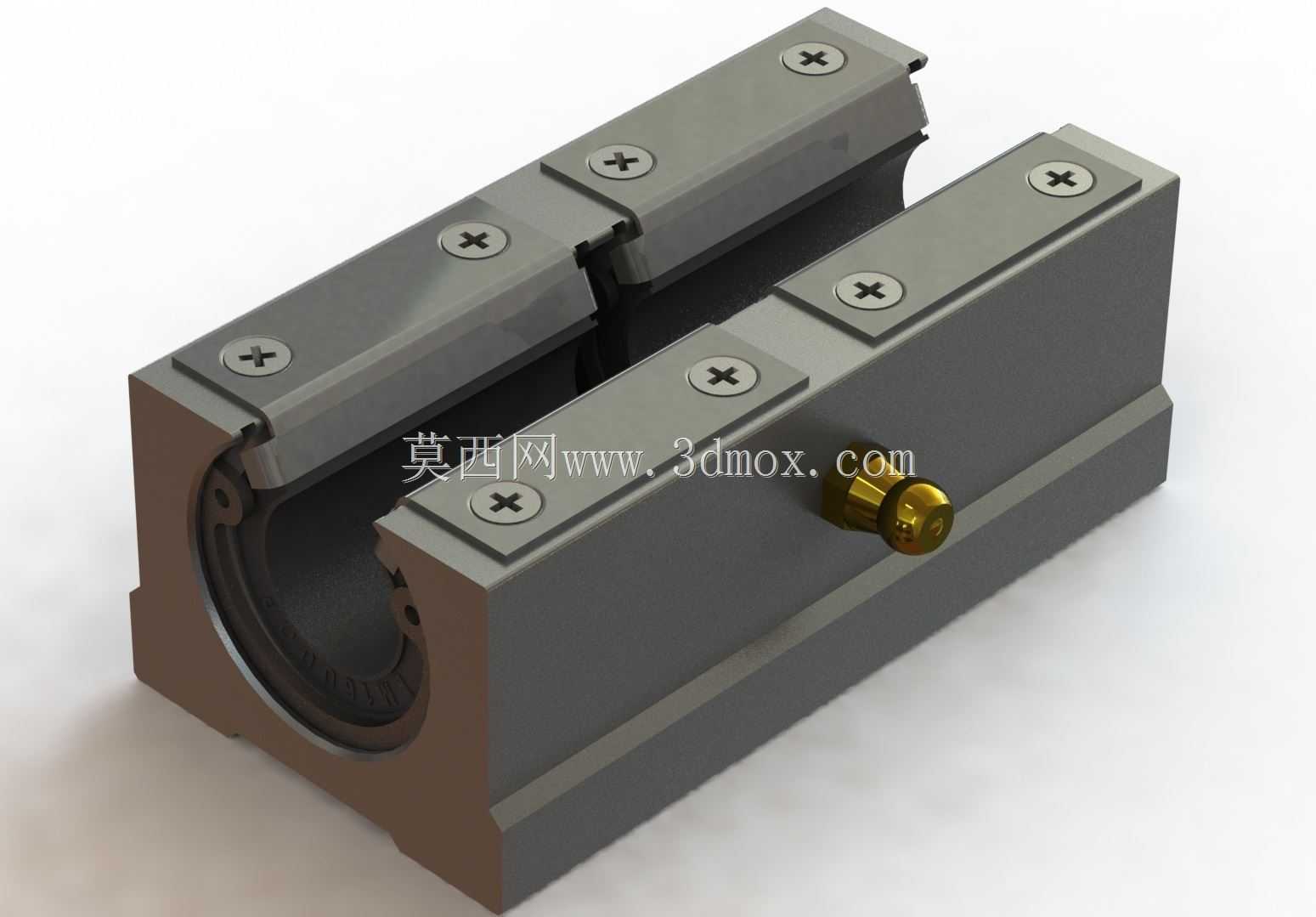

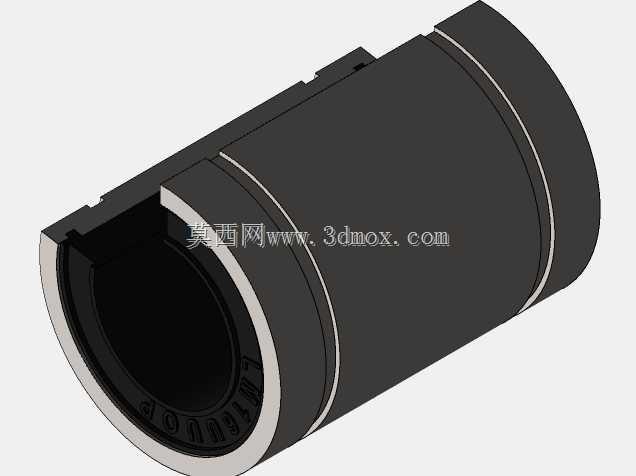

SBR16LUU开口型直线导轨滑块结构

　　这款滑块是配套SBR16系列圆柱直线导轨使用的滑动执行部件，在普通数控车床的横向进给拖板、小型桌面数控铣床的Z轴滑台、非标自动化生产线的直线移栽工位上都有大量应用，属于低成本线性传动方案里的常用配件，相比方形滚珠直线导轨，圆柱导轨配套的该类滑块对安装基面的平行度公差容忍度更高，适合设备改造、小型专机搭建时快速装配，不需要过高的基面加工精度就能实现顺畅的直线往复运动。滑块采用双轴承组的承载结构，内部配置两列直线滑动轴承单元，对配套的16mm直径圆柱光轴导轨实现全周向的支撑包裹，相比单轴承短滑块，加长型的本体设计让滑块在导轨上的接触长度更长，运行时的抗倾覆力矩能力更强，在承受偏载载荷的工况下，不会出现短滑块常见的卡滞、爬行问题，

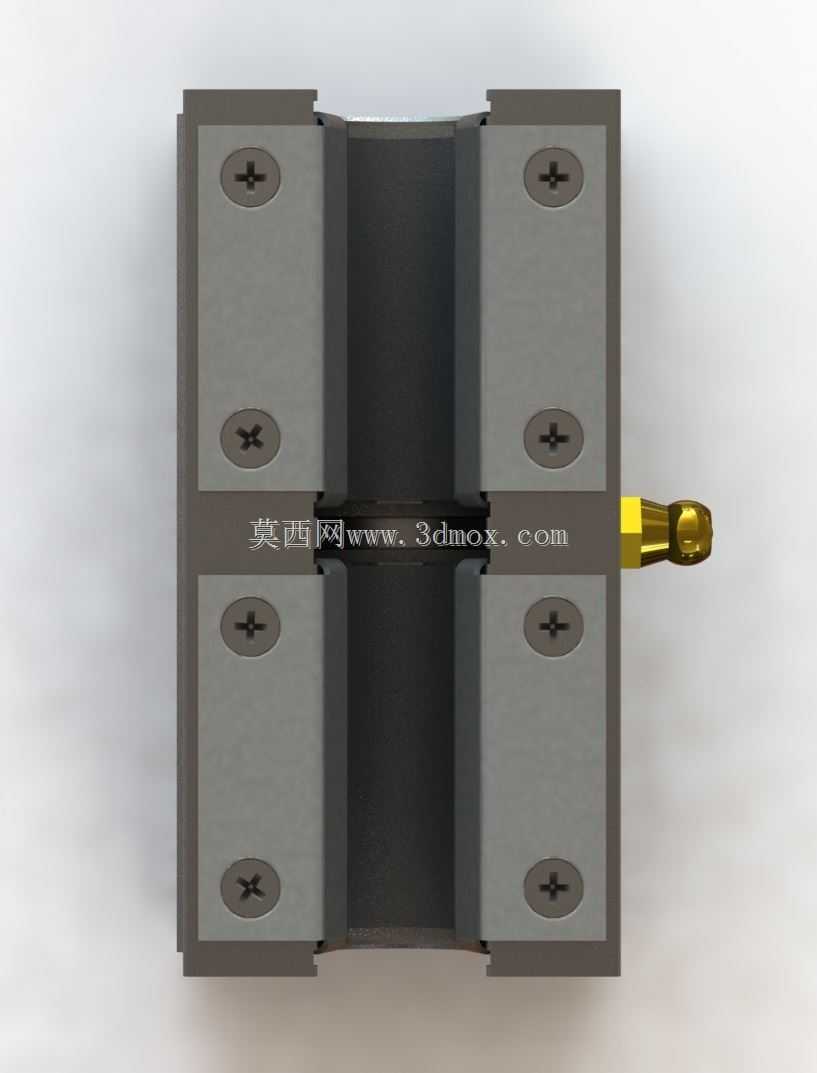

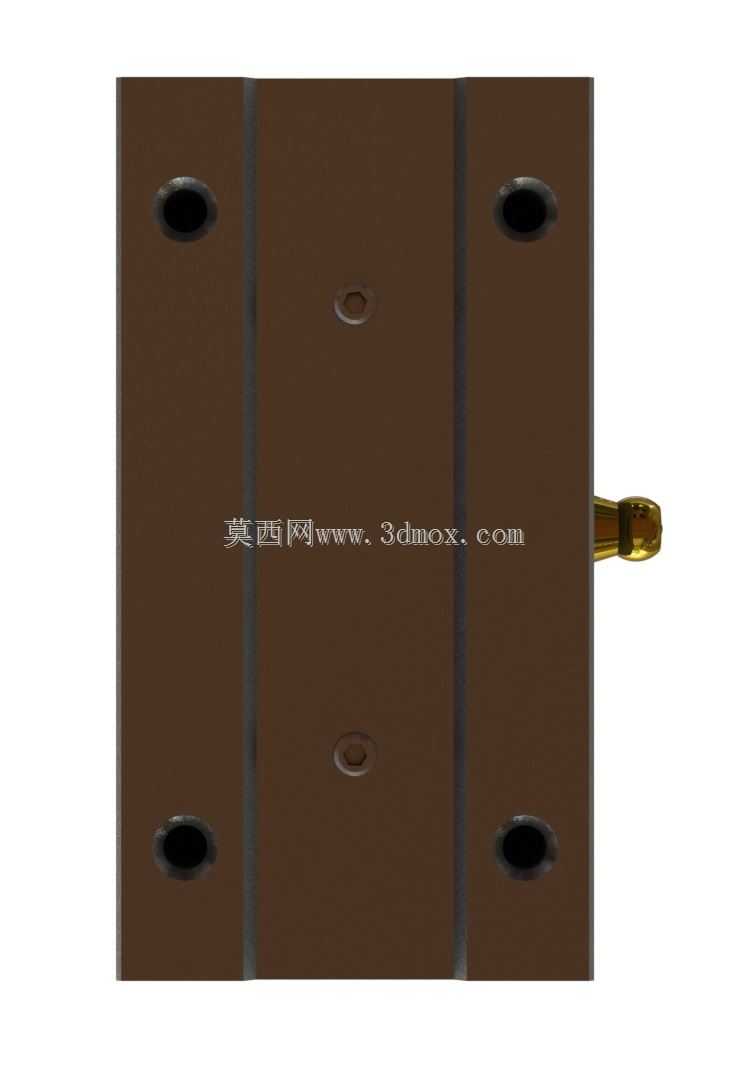

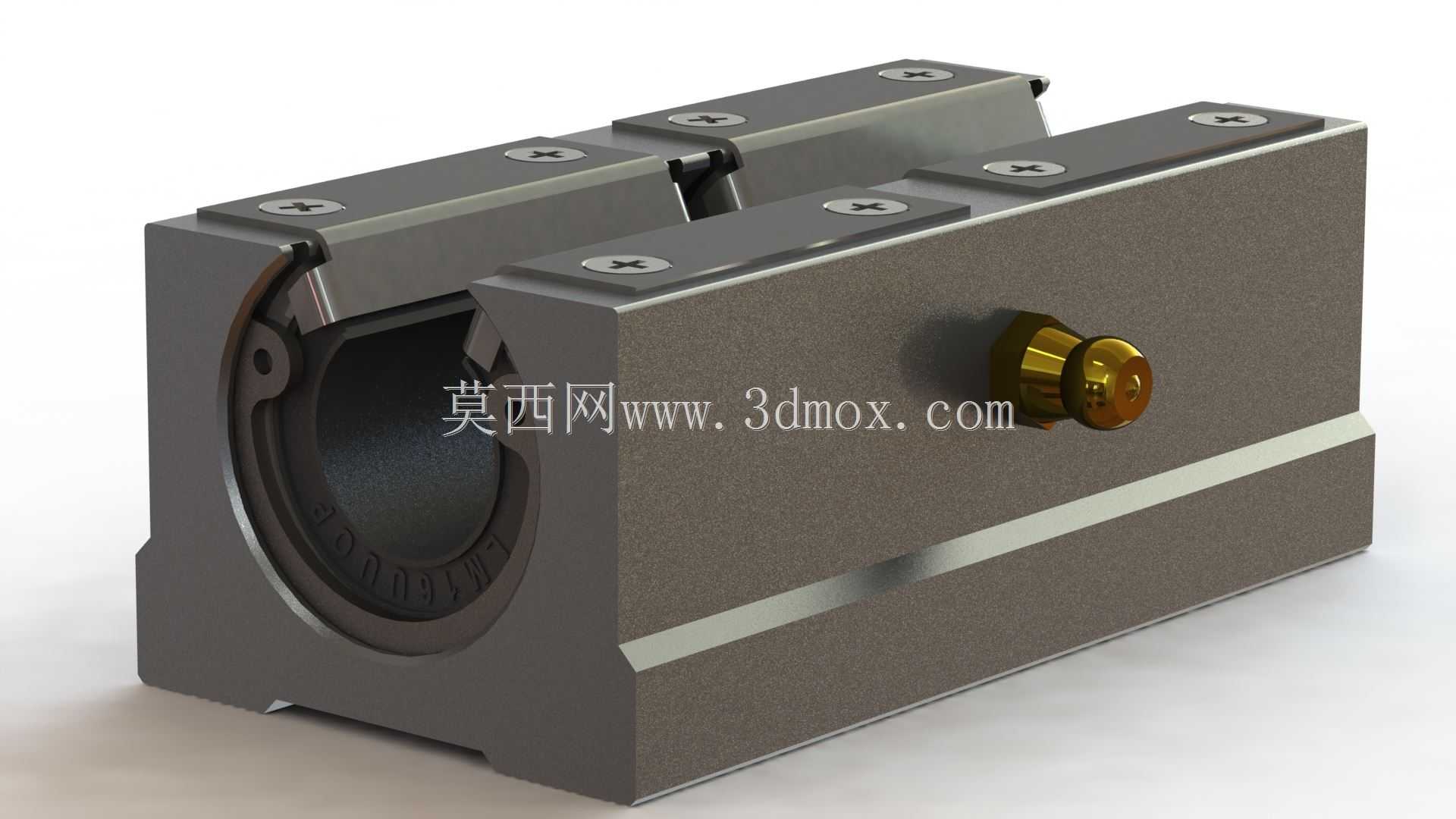

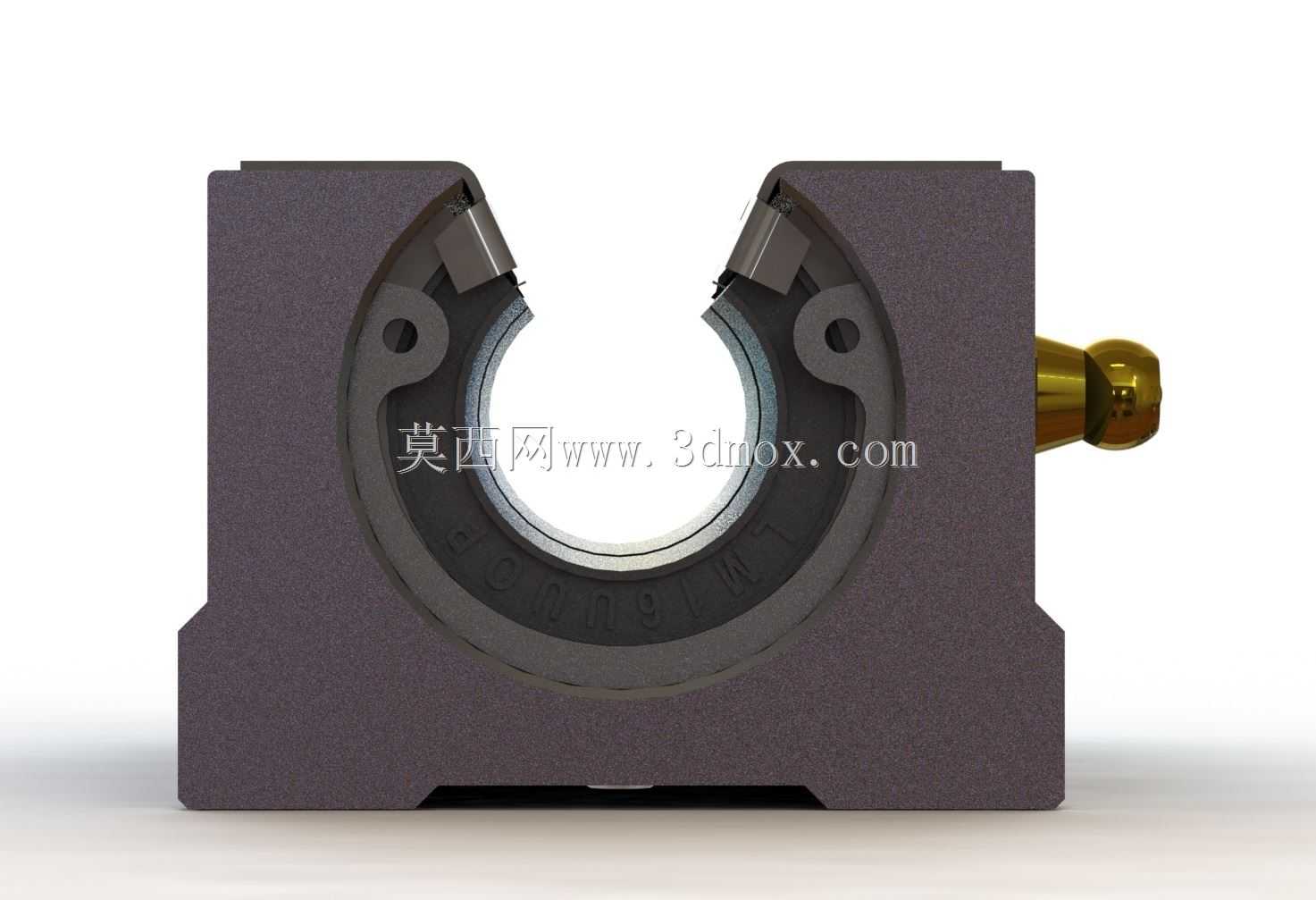

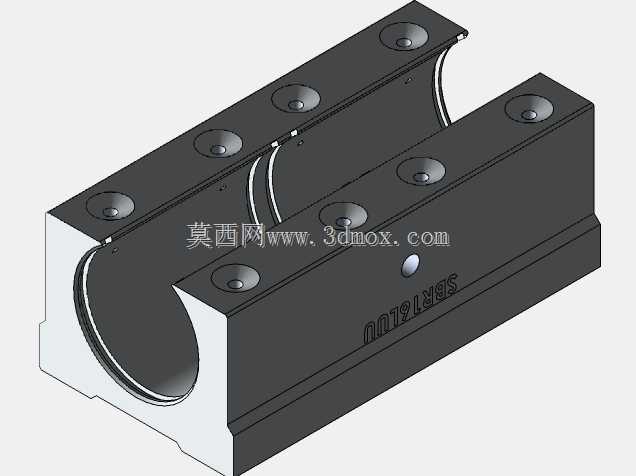

　　很多木工机械的推料滑座、点胶设备的移动枪架，都会优先选用该加长款滑块来提升运行稳定性。设计上本体采用硬质铝合金一体铣削成型，上部通过六颗内六角紧固螺钉固定两端的轴承压盖，压盖与本体的配合止口做了定位设计，装配时不需要反复调整轴承同轴度，只要按对角顺序锁紧螺钉就能保证轴承内孔的同轴度要求；侧面预留的润滑油嘴接口，直接连通滑块内部的轴承容腔，日常维护时可以通过油嘴直接加注润滑脂，不需要拆解滑块就能完成润滑保养，适配车间设备定期维护的操作习惯。安装边界上，滑块的下部开设了通长的开口槽，刚好可以卡入配套导轨的安装铝支撑座，不会出现滑块绕光轴转动的问题；滑块上部的安装面预留了标准的螺栓安装孔位，孔位间距符合行业通用的安装尺寸，

　　和同规格的其他品牌滑块可以直接互换，不需要修改安装板的孔位设计；本体的外形做了倒角处理，安装时不会刮伤操作人员的手部，两端的密封毡圈可以阻挡加工产生的切屑、粉尘进入轴承内部，在有少量粉尘的木工加工、普通零件切削工况下，能有效延长内部轴承的使用寿命。实际选型时需要注意，该滑块属于滑动配合类型，运行间隙比滚珠导轨滑块稍大，不适合用在高精度伺服定位的场合，但在低速往复运动、载荷中等的普通传动工位上，性价比优势非常明显，很多教学用数控实训设备、小型自动化专机都会选用该类滑块作为直线传动部件，装配时只要保证两根配套导轨的平行度在0.1mm以内，就能实现无卡滞的顺畅运行，不需要复杂的装配调整工序。
