激光设备X轴1:2传动减速组件

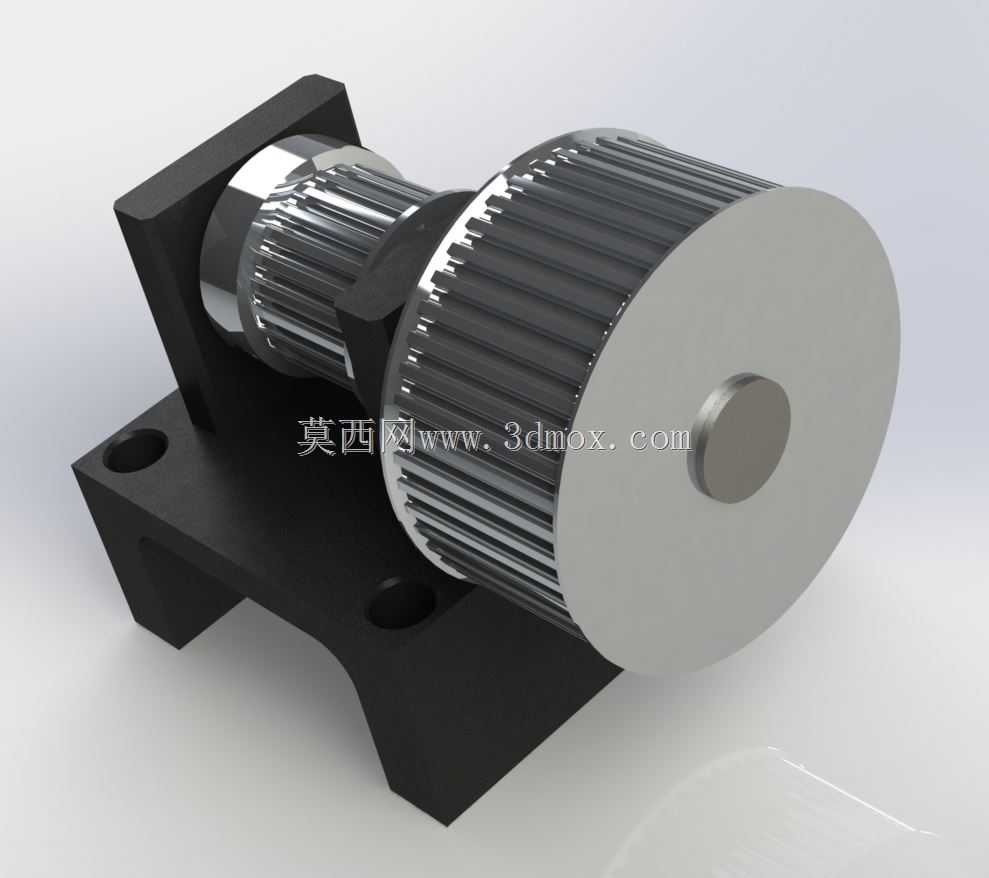

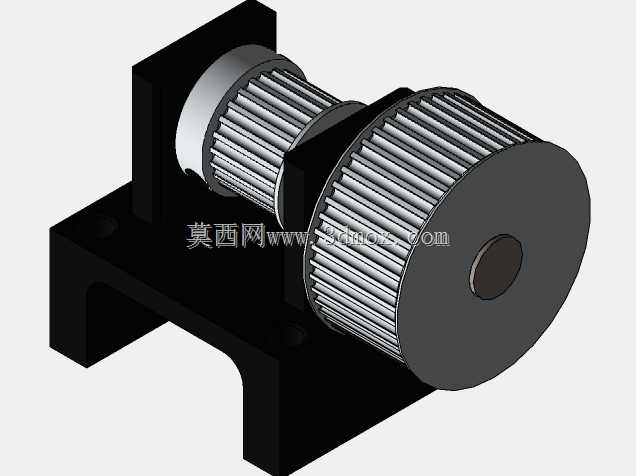

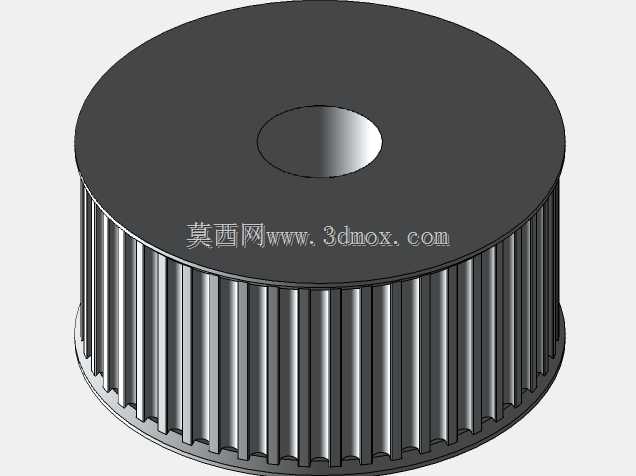

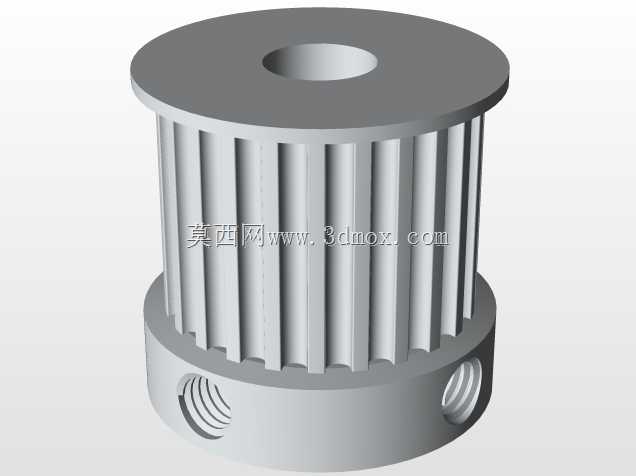

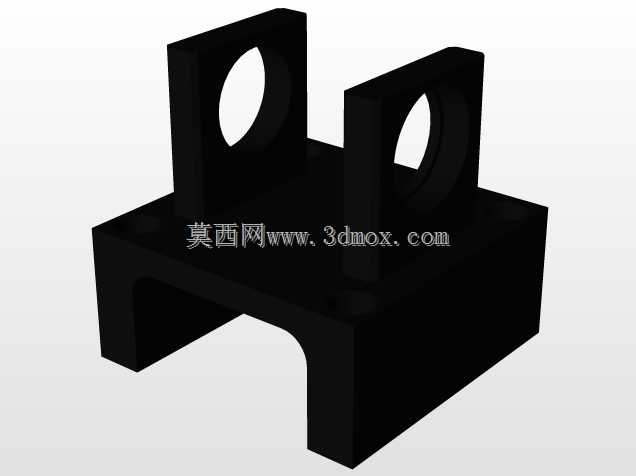

该传动减速组件主要适配中小功率激光加工设备的X向进给传动链路，常见于台式激光切割机、激光打标机、小幅面激光雕刻机的横轴运动单元，负责将伺服或步进电机的高转速低扭矩输出，转换为滑台运动所需的低转速高扭矩动力，同时保证传动过程的同步精度，避免激光加工过程中出现轨迹偏移、顿挫等影响加工质量的问题。组件采用同步带加两级齿轮的复合传动结构，输入端匹配HTD 3M型同步带轮，这类齿形的同步带传动间隙小、运转噪音低，适配激光设备高速往复运动的工况需求，能在频繁正反转的进给过程中保持稳定的传动比，不会出现普通平带传动的打滑丢步问题。内部两级齿轮分别采用24T与48T的齿数配置，刚好实现1:2的减速比，齿轮采用直齿圆柱齿形，加工装配难度低，传动效率可达95%以上，能满足激光设备X轴快速移动时的动力传递需求，同时直齿结构的轴向力极小，可降低支撑轴承的选型要求与装配调试难度。组件的安装基座采用一体式L型铸铁结构，基座上预留两个沉头安装孔，可直接固定在设备的横梁安装基准面上，安装时不需要额外设计转接支架，能直接匹配常规激光设备横梁的安装孔位间距，基座的支撑面经过铣削加工，平面度控制在0.02mm以内，可保证输入输出轴的同轴度，避免齿轮啮合过程中出现偏载、磨损过快的问题。输出端的带轮与轴采用过盈配合加顶丝锁紧的固定方式，可传递的最大扭矩满足X轴带动激光头组件高速移动的负载需求，不会出现高速启停时的轮轴相对滑动。设计过程中充分考虑了激光加工车间的粉尘工况，组件的齿轮啮合区域预留了润滑脂填充空间，装配时填充耐低温锂基脂后，可在长时间运转过程中保持齿轮的润滑状态，减少日常维护频次，同时基座的结构设计避免了加工粉尘直接落入齿轮啮合区，降低粉尘磨粒对齿面的磨损。组件的整体外形紧凑，轴向总长度控制在适配常规激光设备横梁安装空间的范围内，不会占用过多的横梁内部走线空间，输出轴的中心高与常规激光设备滑台的传动带轮中心高匹配，安装时仅需要调整同步带张紧度即可完成装配，不需要额外调整轴系位置，可大幅缩短设备组装时的调试周期。在实际选型应用中，该减速组件适配的X轴最大移动速度可达1.2m/s，重复定位精度可控制在0.05mm以内，完全满足非金属激光切割、表面激光打标等工艺的精度要求，相比同减速比的行星减速器，该结构的成本更低，装配维护更简便，适合批量配套的中小功率激光设备使用。
