手提式实验室供电电源外壳结构设计

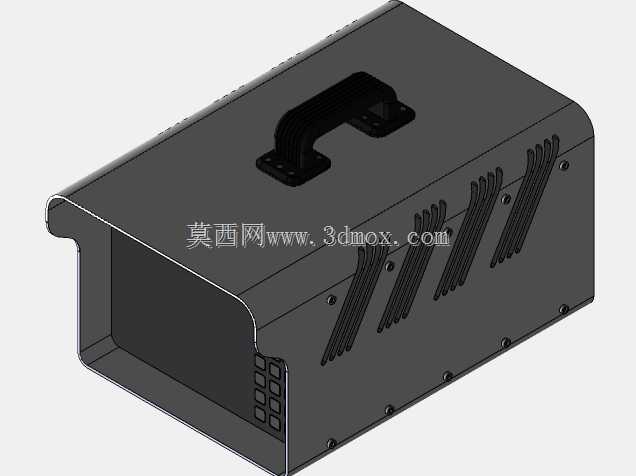

这款手提式实验室供电设备的壳体结构，主要面向高校理化实验室、企业研发测试台、小型电子维修工位这类需要临时取电、灵活移动供电的场景，区别于固定式安装的工业电源柜体，它的核心设计诉求是兼顾移动便携性与基础防护、散热能力，适配实验室场景下频繁在不同试验台之间转移、短距离携带的使用需求。从结构设计逻辑来看，顶部的嵌入式提手做了圆角过渡处理，安装座通过四颗紧固件与壳体顶面锁合，提手的握持弧度贴合人手自然抓握的形态，避免长时间拎取时硌手，提手的安装位置经过重心配平，拎起时机身不会出现明显倾斜，防止内部元器件因长期倾斜受力出现引脚脱焊、接线松动的问题。壳体主体采用弯折钣金拼接结构，侧边的多组斜向散热槽并非随意排布，槽体的倾斜角度既可以避免垂直落灰直接掉入壳体内部，又能形成自然的对流风道，设备工作时内部功率元件产生的热空气可以顺着斜槽快速导出，相比垂直开孔的散热结构，防异物侵入的能力更强，不需要额外加装防尘网就能满足实验室常规洁净环境下的使用要求，减少后期维护清理的工作量。壳体前侧做了内凹的开口区域，是预留的操作面板安装位，内凹的翻边结构可以对面板上的旋钮、接线端子形成物理防护，避免移动过程中磕碰导致操作件损坏，侧边靠近底部的位置预留了多组安装孔位，既可以用来固定内部的功率板、变压器等核心元件的安装支架，也可以作为后期加装侧装功能模块的扩展位，比如外接输出端子、电压微调模块都可以通过这些预留孔位固定，不需要额外在壳体上钻孔。壳体的边角做了圆弧包边处理，没有裸露的钣金锐边，防止实验室操作人员移动设备时被划伤，底部的折边结构预留了脚垫安装位，安装橡胶脚垫后可以垫高机身，既可以避免桌面的水渍、积液渗入壳体底部，也能减少设备工作时的振动传递，降低运行噪音。从安装边界来看，这类壳体的内部净空尺寸需要匹配常规实验室电源的核心元件排布，预留出接线的走线空间，避免线缆挤压贴靠散热片造成绝缘层老化加速，提手的突出高度控制在合理范围，既保证握持空间充足，又不会因为突出过多导致设备叠放时占用过多储物空间，平时不用时可以放置在实验室储物柜的常规层架上，不需要预留特殊的存放空间。在结构强度设计上，壳体的拼接处采用折边咬合加紧固件锁合的方式，相比单纯的焊接结构，后期拆解维护更方便，不需要动用焊接工具就能拆开壳体检修内部元件，钣金的厚度选择兼顾了重量控制与结构刚性，不会因为壳体过薄导致拎取时出现形变，挤压内部元件，也不会因为板材过厚导致整机重量过大，失去便携移动的意义。侧边的散热槽长度和排布密度是根据内部功率元件的发热位置对应设计的，发热量大的功率管、整流桥对应的位置散热槽排布更密，发热量较低的控制板区域散热槽适当减少，在保证散热效率的同时尽可能提升壳体的整体结构强度，避免开孔过多导致壳体抗挤压能力下降。前侧开口的边缘做了向内的翻边，不仅可以提升开口处的结构强度，防止面板安装位置变形，还能作为面板安装的定位基准，装配时面板可以直接卡在翻边形成的台阶位上，降低装配对位的难度，提升组装效率。
