小型双轮船舶拖移牵引转运拖车结构

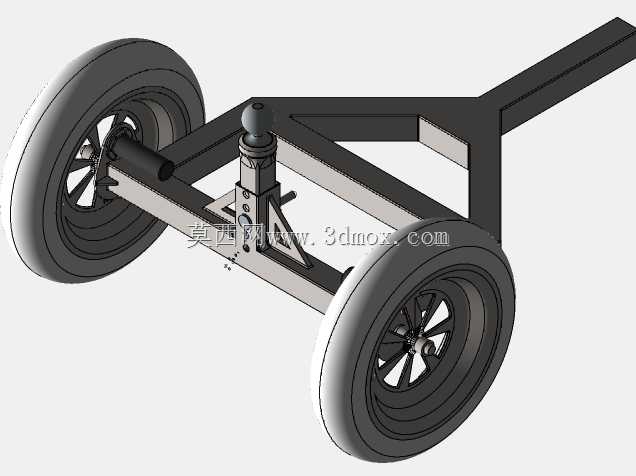

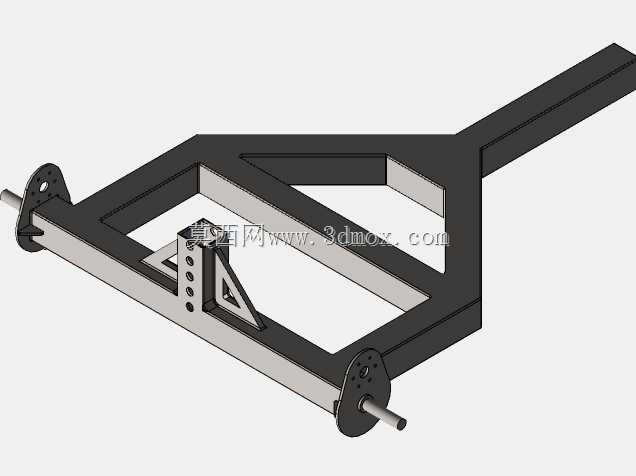

　　这款双轮牵引拖车主要面向小型船舶的短距离移位场景，常见于内河小型游艇码头、私人船坞、临水维修站点这类场地，解决小型动力艇、充气船、作业舢板在陆域停放、下水转运、工位调整时的移位难题，替代传统人力抬运的低效作业方式，适配电力或天然气动力的小型船舶拖移需求，也可拓展用于同吨位级别的小型工装、料箱的厂区短距离转运。从结构设计逻辑来看，整车采用单纵臂牵引梁加三角承力框架的布局，牵引端设置标准球形牵引连接座，可快速匹配常见的小型牵引车辆、ATV 等动力源的拖挂接口，连接座下方集成高度调节机构，可根据不同牵引设备的拖挂点高度调整对接高度，避免牵引时车架出现俯仰角度过大导致轮胎受力不均、牵引梁受力变形的问题。承力框架采用矩形钢管拼焊成型，

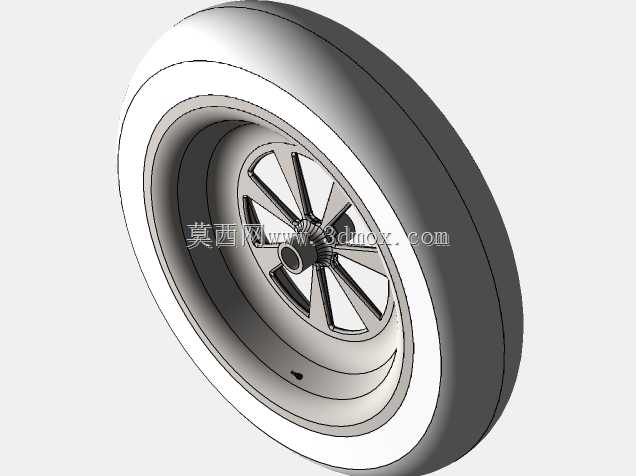

　　三角加强筋布置在牵引座与主横梁的连接位置，抵消牵引起步、制动时产生的交变扭矩，主横梁两端直接连接轮轴安装座，轮轴与车架采用刚性连接结构，省略了独立悬架结构，在满足平坦硬化路面通行需求的前提下，尽可能压缩结构复杂度，降低后期维护成本，轮距设定参考常见小型船舶的托架宽度，保证拖行时船体托架放置在车架上的横向稳定性，避免转弯时出现侧翻风险。行走部分采用大直径宽幅橡胶充气轮胎，胎面花纹选用通用块状花纹，兼顾硬化水泥路面、碎石路面、压实沙土路面的通行能力，轮胎与轮毂采用螺栓紧固连接，轮毂内置标准深沟球轴承，轮轴端设置防尘密封结构，减少户外临水场景下泥沙、水汽对轴承转动副的侵蚀，延长部件使用寿命。车架上平面预留通用安装孔位，

　　可根据实际使用需求加装船体支撑托架、绑带固定环、缓冲橡胶垫等附件，支撑托架可根据不同船型的底部线型调整支撑位置，避免硬接触损伤船体外表面，绑带固定环沿车架两侧对称布置，可快速穿入绑带对承载的船体或货物进行捆扎固定，防止拖行过程中承载物出现滑移脱落。从安装边界来看，整车牵引梁收起状态下的纵向长度适配标准小型集装箱的内部装载尺寸，可直接装入通用货运车辆进行跨区域转运，车架最大离地间隙满足常规路缘石、小型坑洼路面的通过要求，牵引连接座的上下调节行程覆盖市面绝大多数小型牵引设备的拖挂点高度范围，轮轴安装位置的同轴度公差控制在合理区间，保证拖行时轮胎不会出现偏磨、行驶跑偏的问题。在实际作业过程中，操作人员只需将牵引座与动力源对接锁止，

　　调整好车架高度，将待转运的船舶通过托架固定在车架承力面上，确认绑带紧固后即可进行拖移作业，整车无复杂的液压、电控系统，日常仅需定期对轮轴轴承加注润滑脂、检查轮胎气压即可维持正常使用，结构可靠性高，对使用场景的维护条件要求低，非常适合临水户外、小型厂区这类缺乏专业维保条件的场景使用。设计过程中重点对牵引梁的抗弯强度、轮轴的抗剪强度进行了校核，在额定承载工况下，车架的最大变形量控制在允许范围内，不会出现永久变形，焊接位置均采用满焊工艺，焊后进行应力释放处理，避免长期交变载荷下焊缝出现开裂问题，所有外露金属表面均做防锈涂装处理，适配临水区域高湿度、高盐雾的使用环境，延缓结构锈蚀速度。
