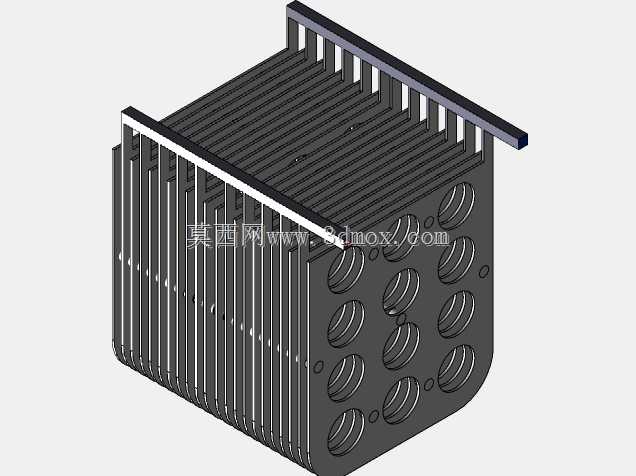

交替平行排布HHO电解电池极板结构

　　这套极板结构主要面向HHO气体发生场景的电解反应单元设计，核心作用是在电解水制氢氧混合气的过程中，通过阴阳极交替的排布方式最大化电极反应接触面积，同时保证气液流通路径顺畅，减少电解过程中的气阻损耗。实际应用中，这类极板单元常作为小型氢氧发生器、车用HHO助燃装置、实验室电解测试平台的核心反应组件，安装时需要匹配对应的密封端板、气液汇流管路以及供电接线端子，整体堆叠后的安装边界需要预留出接线端的操作空间，以及侧面预留孔位对应的流体管路对接位置。

　　从设计思路来看，极板采用平行等距交替排布的逻辑，首先是为了保证每一组阴阳极之间的极间距完全一致，避免局部极间距过小导致的击穿短路，或是极间距过大带来的电阻升高、电解效率下降问题。极板侧边的支撑边框采用一体化的定位凸台结构，每片极板的侧边都有对应的定位卡槽，堆叠时不需要额外的定位工装就能保证极板之间的平行度，相邻极板之间通过陶瓷隔离件实现绝缘分隔，陶瓷材料的耐电解腐蚀特性远优于普通塑料隔条，能够在长期电解的酸碱水环境下保持结构强度，不会出现溶胀、绝缘失效的问题。极板表面的阵列圆孔并非装饰结构，一方面是作为电解过程中产生的氢氧气泡的上升流通通道，减少气泡在极板表面附着造成的反应面积损失，另一方面圆孔阵列能够平衡极板两侧的电解液压力，避免堆叠后内部电解液流动不均导致的局部反应效率差异。

　　结构细节上，极板顶部的两条平行汇流排分别连接所有阳极板和阴极板，汇流排与极板的连接采用嵌入式搭接结构，不需要额外的紧固件就能保证导电接触面积，减少接触电阻带来的发热损耗。极板主体的圆角矩形外形是为了匹配圆筒形或者圆角方型的电解槽壳体，安装时极板组整体推入壳体内，侧边的圆弧面能够与壳体内壁贴合，减少电解液在极板组与壳体之间的无效流道空间，迫使电解液从极板之间的间隙流过，提升电解反应的充分性。极板上的不同孔径圆孔做了分区排布，大孔径对应主气液上升通道，小孔径对应电解液回流通道，这种设计能够利用气泡上升的抽吸作用带动电解液在极板间隙内自动循环，不需要额外配置循环泵就能实现电解液的自然对流，降低整套装置的附属配件成本与运行功耗。

　　实际选型适配时，需要注意这套极板组的堆叠厚度与电解槽的内部深度匹配，顶部汇流排伸出壳体的部分需要做绝缘密封处理，避免出现爬电短路问题。彩色编码的接线端子对应不同极性，安装时能够快速区分阴阳极接线，避免接反导致的极板反向腐蚀。陶瓷隔离件的厚度直接决定极间距，针对不同浓度的电解液、不同工作电流密度的需求，可以更换不同厚度的隔离件调整极间距，不需要重新加工极板本体，具备一定的适配灵活性。极板表面做了钝化处理，能够耐受电解过程中的氧化腐蚀，延长整体使用寿命，极板边缘做了去毛刺处理，避免堆叠过程中刺破隔离件造成短路。在实际测试场景中，这类极板结构能够在中等电流密度下保持稳定的产气效率，气液分离界面在极板组上方的预留腔体内，不会出现电解液随气体带出的问题，整体结构没有易损的活动部件，长期运行的维护成本较低。
