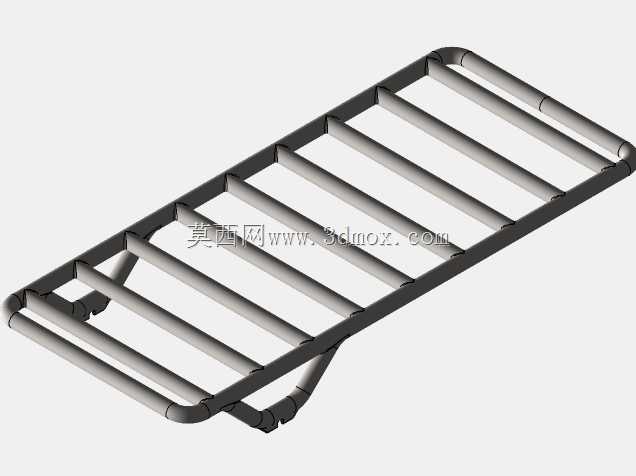

管式框架结构拖挂承载底盘架体

日常厂区短途转运散料、户外作业拖挂小型机具时，这类管式框架底盘的使用场景非常普遍，相比冲压焊接的整体式底盘，圆管弯制拼接的结构在同等自重下能获得更优的抗扭表现，适配非铺装路面的颠簸工况，不会因为局部应力集中出现焊缝开裂的问题。从结构设计逻辑来看，整个架体采用等径圆管作为主纵梁，沿架体长度方向平行排布的横向圆管作为承载横梁，所有管端都做了圆弧收口处理，相邻管材的拼接位置采用相贯线切割后满焊固定，避免直角拼接带来的应力集中点，架体前后端的圆管做了弯弧收边，既可以避免尖锐棱边刮蹭转运货物，也能在拖挂行进过程中减少边角磕碰障碍物造成的架体变形。架体前端预留的弯折支腿结构，是考虑到拖挂脱开后的静置支撑需求，支腿的弯折角度经过匹配，保证脱挂状态下架体保持水平，不会出现前倾或者后倾的问题，支腿底端没有额外加装脚垫，是因为实际使用场景多为硬化厂区路面，圆管端面直接接触地面即可满足支撑需求，若后续要适配泥土地面，也可在支腿底端焊接扩大支撑面的垫板，不需要改动主架体结构。横向排布的承载横梁间距控制在合理范围，既不会因为间距过大导致放置的零散货物、小型箱体出现局部塌陷，也不会因为横梁排布过密增加不必要的架体自重，主纵梁的管径选择经过载荷校核，能够满足常规小型拖挂的额定承载需求，架体两侧的纵梁侧面预留了安装孔位，可根据使用需求加装侧边护栏、捆绑挂钩或者挡货板，不需要在主结构上二次钻孔破坏原有受力结构。安装边界方面，整个架体的宽度适配常规小型拖挂的轮距要求，架体底部预留了车桥安装的固定点位，可直接连接扭力梁式车桥或者钢板弹簧悬架结构，前端的牵引连接位置预留了标准牵引销的安装空间，不需要额外切割修改架体前端结构，架体上平面的平整度控制在合理公差范围内，后续铺设花纹钢板、木板或者直接放置转运货箱都能保证贴合度，不会出现局部悬空的问题。不同于一体式冲压底盘的封闭结构，这种镂空管式框架在户外使用时不容易积留雨水、泥沙，日常维护只需要定期检查焊缝位置是否出现开裂即可，管体内部做了简单的防锈处理，即使表面漆面出现磕碰破损，也不会快速出现大面积锈蚀，延长架体的实际使用寿命。在实际选型适配时，这类框架底盘可根据具体的承载需求调整管材壁厚，若需要承载较重的机具设备，可在主纵梁内部加装衬管提升局部强度，不需要重新设计整体架体结构，模块化的拼接方式也方便后续根据使用需求调整架体长度，只需要增减中间段的横向横梁、调整纵梁长度即可完成改型，能够适配不同尺寸规格的拖挂使用需求，相比定制化的专用底盘，这类通用管式框架的适配性更强，加工制作难度更低，不需要大型冲压设备，常规的弯管机、焊接设备即可完成生产制作，适合小批量定制的场景使用。
