部分完成的涡轮增压器壳体结构设计

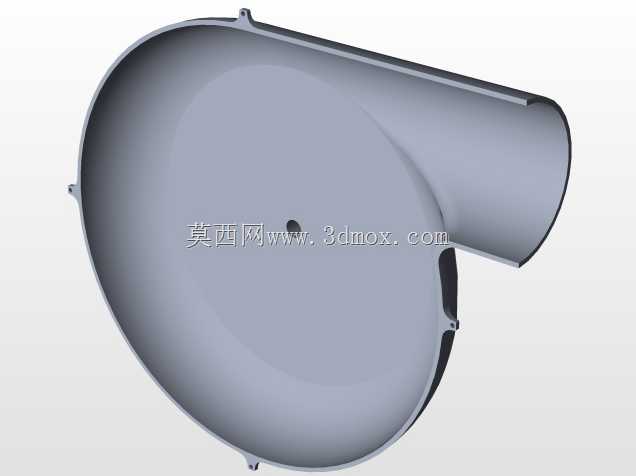

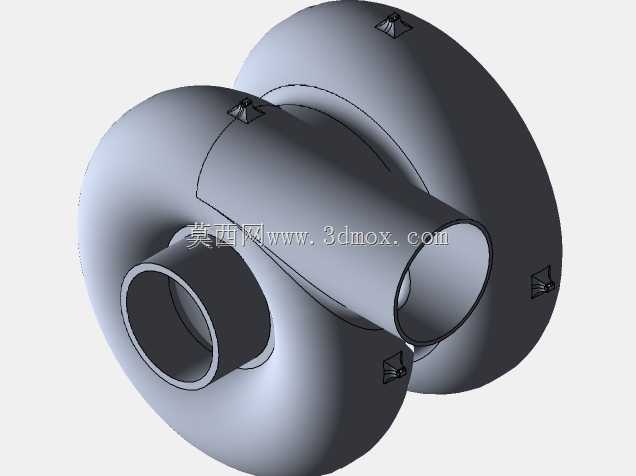

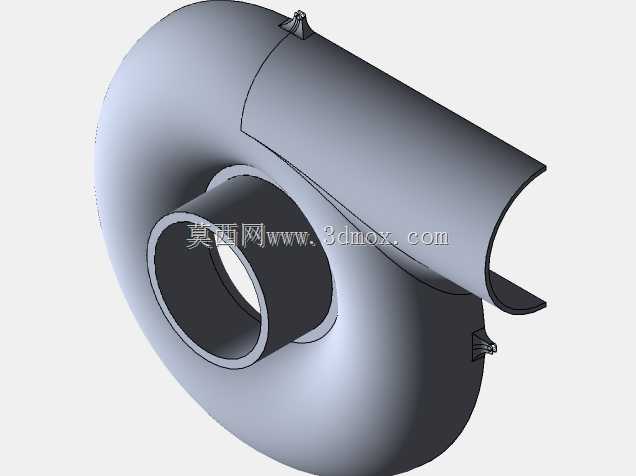

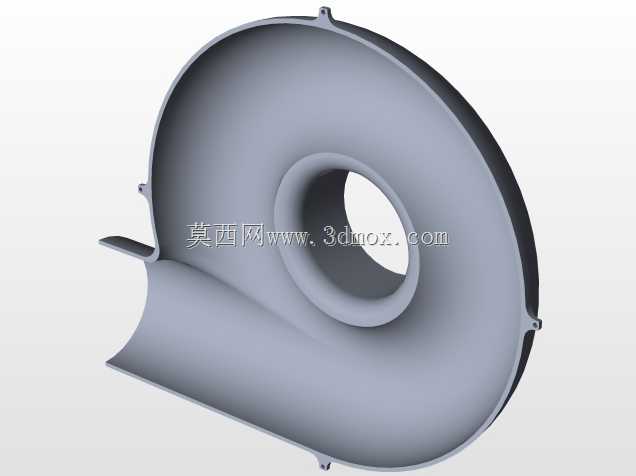

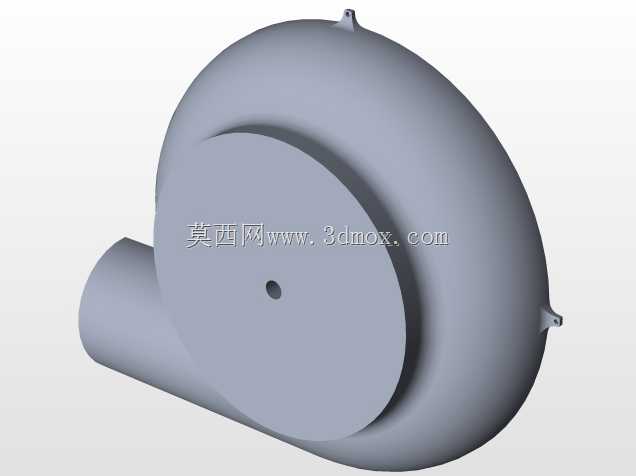

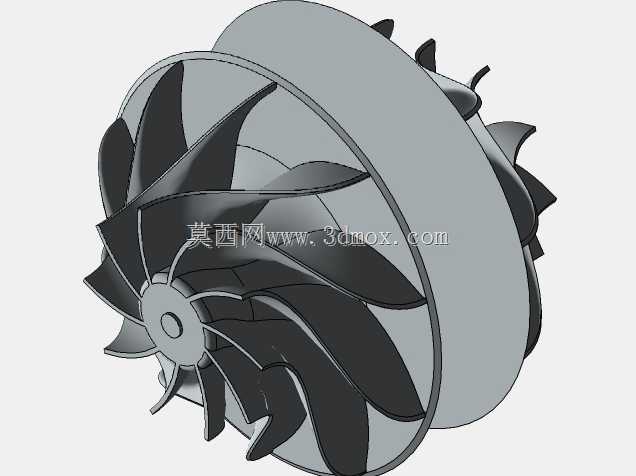

在车用动力、小型通用内燃机的配套设计场景中，涡轮增压器是提升动力输出效率、优化燃油经济性的核心配套部件，本次呈现的是处于设计阶段的涡轮增压器壳体结构，覆盖了压气机壳与涡轮壳的主体流道构型，尚未完成内部叶轮、轴承座、密封结构等子部件的装配设计。从实际工程用途来看，这类壳体是涡轮增压器的流道承载基体，承担着引导发动机排气冲击涡轮端叶轮、同时将压气机端压缩后的进气导流至发动机进气歧管的核心作用，壳体的流道曲率、截面变化率直接决定了增压过程的压损、气流平顺性，最终影响增压器的工作效率与喘振边界。在设计思路上，该结构优先保证了双流道的顺滑过渡，涡轮端的蜗壳截面采用渐扩式构型，匹配排气脉冲的能量利用需求，避免气流在壳体内形成局部涡流造成能量损耗；压气机端的进气口采用同轴直段设计，预留了足够的进气整流段长度，可减少进气紊流对压气机叶轮工作状态的干扰。从安装边界来看，该壳体的进气连接端采用标准圆柱接口，可匹配对应口径的进气软管卡箍连接结构，涡轮端的排气入口与出口均预留了法兰对接的安装平面，平面上的凸台结构为后续设计螺栓连接孔、密封槽预留了加工余量，壳体上分布的几处小型凸台是用于安装旁通阀执行器、温度压力传感器的安装基座，在当前设计阶段已经完成了基座的位置定位，后续可根据选定的传感器型号、执行器尺寸细化安装孔位与定位结构。外形尺寸方面，该壳体的整体径向轮廓控制在适配小排量内燃机的安装空间范围内，两个蜗壳的同轴度基准已经在建模阶段完成定义，后续装配轴承体时可直接以该基准进行配合公差的标注，避免出现叶轮刮壳的装配问题。在实际工程应用中，这类未完成全细节设计的壳体模型，常用于前期的流场仿真验证环节，通过将壳体流道模型导入流体仿真软件，可模拟不同发动机转速下的排气流速、压气机端增压压力分布，提前验证流道设计是否存在压损过大、局部气流分离的问题，减少后续开模试制后的修改成本。壳体的壁厚设计采用了等强度思路，蜗壳外侧的壁厚根据内部承压需求做了差异化分布，高温排气接触的涡轮壳区域预留了更大的壁厚余量，可抵消高温工作下的材料蠕变影响，压气机端因为工作温度较低，壁厚相对更薄，有利于控制整体部件重量。需要注意的是，当前模型尚未完成冷却水道、润滑油道的结构设计，后续需要在壳体内部集成对应的油路通道，为中间的轴承转子系统提供润滑与冷却，同时在涡轮端与压气机端之间预留隔热腔的结构位置，避免涡轮端的高温传递到压气机端，导致进气温度升高降低充气效率。在安装适配性上，该壳体的整体安装角度预留了调整空间，后续可根据不同车型的发动机舱布局，调整壳体上的安装支架位置，不需要改动核心流道结构即可适配多种安装场景，这种模块化的设计思路能够大幅减少同系列增压器的设计重复工作量，提升零部件的通用化率。
