卡丁车传动滚子链条结构设计

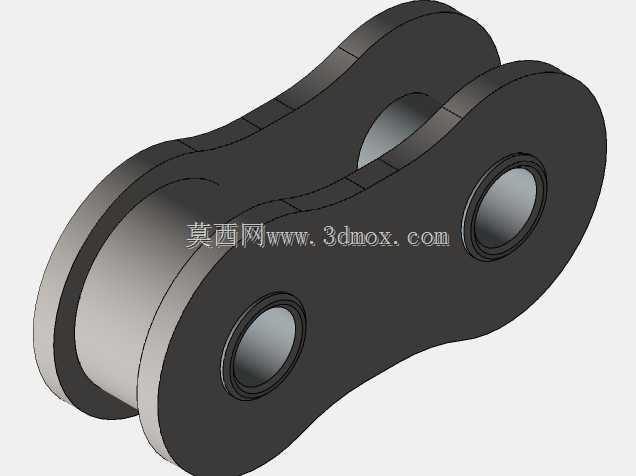

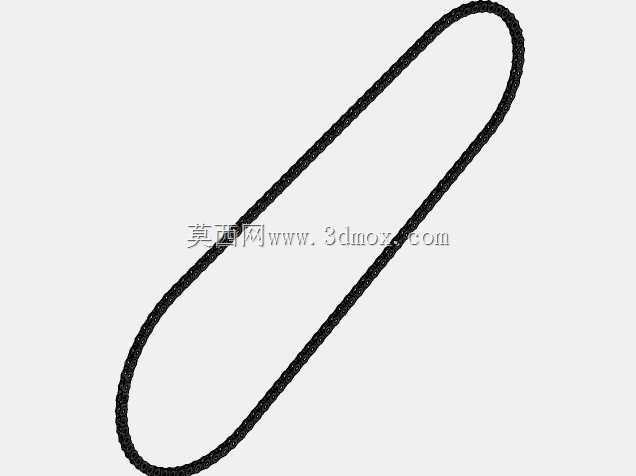

在场地娱乐卡丁车的传动系统设计中，链条作为连接发动机输出链轮与后轮驱动链轮的核心动力传递部件，其结构合理性直接决定整车动力传输效率、运行可靠性与维护周期。不同于普通民用代步车辆的密封式传动结构，娱乐卡丁车多采用开式链条传动布局，这就要求链条本身具备足够的抗拉强度与耐磨损性能，同时适配场地内多粉尘、偶尔溅水的复杂使用环境。这套链条结构采用标准短节距精密滚子链设计逻辑，单节链节由外链板、内链板、销轴、套筒、滚子五个核心零件组成，建模过程中严格遵循链节铰接的运动约束关系，相邻链节可绕销轴实现灵活转动，完全还原链条与链轮啮合时的动态弯折特性，能直接用于后续的传动系统运动仿真，验证不同轴距下链条张紧度的适配范围。从安装边界来看，整套链条的闭环周长适配常规168F动力娱乐卡丁车的前后链轮中心距，安装时需保证两链轮的共面度误差控制在0.5mm以内，避免链条运行过程中出现偏磨、跳齿甚至脱链的问题；链条的总宽度控制在对应链轮齿槽的适配范围内，滚子外径与链轮齿沟圆弧完全匹配，啮合过程中滚子可在齿沟内自由滚动，将滑动摩擦转化为滚动摩擦，有效降低传动过程中的功率损耗与零件磨损速率。实际场地运营场景中，这类卡丁车常面临急加速、急减速、连续过弯时的载荷波动，链条在设计时充分考虑了交变载荷下的疲劳强度，链板采用冲压成型的等强度结构，销轴与套筒的配合面预留了润滑脂存储间隙，日常维护时只需定期在铰接位置喷涂专用链条润滑剂，即可大幅延长零件使用寿命。建模过程中没有简化链节的细节结构，每一个链节的装配关系都按照实际生产的装配逻辑搭建，既可以用于新入门的结构设计人员理解链条传动的啮合原理，也能作为卡丁车整车装配时的干涉检查参考，核对链条在整车跳动极限位置是否会与周边车架、护板零件发生运动干涉。不同于定制化的特种传动链条，这类通用规格的卡丁车传动链条零部件互换性强，单节链节损坏后可通过专用拆链器更换对应链节，无需整体更换整条链条，能有效降低场地运营的维护成本。在设计链条的张紧适配结构时，还需结合卡丁车后轴的调节行程，预留足够的链条长度冗余，保证后轮轴在前后调节范围内，链条始终能保持合理的张紧度，避免过紧导致的传动阻力增大、轴承磨损加快，或是过松导致的运转抖动、跳齿问题。整套模型的链节排布完全还原实际装配时的闭环状态，没有出现建模时常见的链节错位、铰接约束失效问题，导入动力学仿真软件后可直接添加接触约束，模拟不同转速、不同载荷下的链条运转状态，为传动系统的张紧机构设计、链轮参数匹配提供直观的三维参考。
