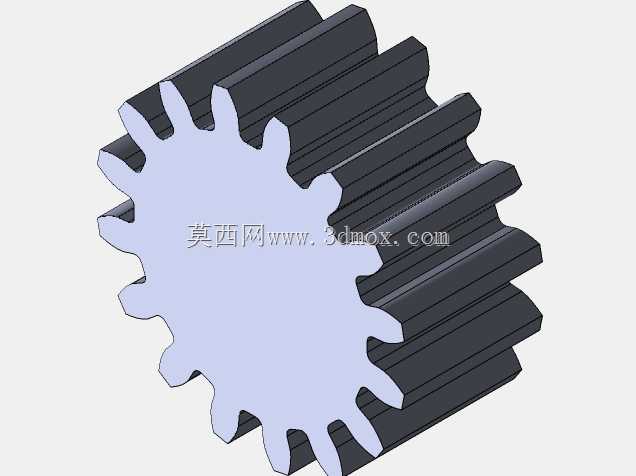

方程式驱动参数化渐开线直齿圆柱齿轮样板

在常规机械传动系统的设计迭代过程中，直齿渐开线圆柱齿轮是应用覆盖范围最广的动力传递元件，从普通的轻工输送设备、小型机床进给机构，到中载工况下的冶金辅助传动、农机传动箱，这类齿轮的设计选型往往占据传动结构设计工作量的近三成。以往的齿轮建模过程中，多数工程师会采用插件生成固定参数的齿轮模型，一旦需要调整模数、齿数、压力角、变位系数等核心参数，往往需要重新生成模型，甚至出现特征报错、齿形失真的问题，尤其是在做系列化产品设计时，反复建模的重复劳动会大幅拖慢项目推进节奏。

这套参数化齿轮样板的核心逻辑，是将渐开线齿廓的生成逻辑、齿根过渡曲线、齿顶修缘的边界条件全部写入方程式关联体系，不需要借助第三方插件，所有齿形的几何参数都和全局变量做了全链路绑定。实际使用时，只需要修改对应文本文件内的全局参数值，重新打开零件文件后，模型会自动根据输入的参数重新计算生成对应规格的齿轮，不需要手动调整草图特征或者重建特征关系，哪怕是做变位齿轮、短齿齿轮这类特殊齿形的设计，只需要修改变位系数、齿顶高系数对应的变量值，就能快速得到符合啮合要求的齿形，完全规避了手动绘制渐开线时容易出现的基圆偏差、齿距累积误差等建模问题。

从安装适配的角度来说，这套样板的轮毂部分、键槽尺寸、辐板结构也都做了参数关联，设计人员可以根据实际的轴径、传动扭矩要求调整中心孔尺寸、键槽宽度深度、轮毂厚度，所有关联特征都会自动跟随参数变化更新，不会出现特征脱节或者几何干涉的问题。在做传动系装配验证时，参数化生成的齿轮模型可以直接导入装配体，做静态干涉检查、传动间隙模拟，因为齿形是严格按照渐开线方程生成的，和实际加工出来的齿形轮廓偏差极小，做运动仿真时的啮合接触精度远高于插件生成的近似齿形模型，能更准确地反映实际传动过程中的侧隙变化、接触斑点位置，给后续的齿轮加工、装配公差调整提供更可靠的三维参考。

在实际的工装设计、非标设备开发场景中，很多时候需要快速匹配不同中心距、不同传动比的齿轮副，用这套样板可以在几分钟内完成一对啮合齿轮的模型生成，不需要反复查机械设计手册核对齿顶圆、齿根圆、公法线长度等参数，方程式内部已经嵌入了齿顶圆直径计算、公法线长度换算、啮合中心距校验的逻辑，参数修改后所有尺寸都会自动符合齿轮设计的规范要求，减少了人工计算核对的出错概率。尤其是在做系列化产品的变型设计时，只需要整理好不同规格齿轮的参数表，批量修改参数就能快速生成全系列的齿轮模型，大幅提升系列化产品的设计效率，也能保证同系列齿轮模型的建模规范统一，避免不同工程师建模标准不统一导致的生产加工误解。

从结构细节来看，这套样板的齿根过渡曲线是按照刀具齿顶圆角的加工轨迹生成的，不是简单的圆弧过渡，更贴近实际滚齿加工后的齿根应力分布状态，在做齿轮的有限元强度分析时，模型的应力集中位置和实际工况的吻合度更高，能给齿轮的强度校核、寿命估算提供更准确的几何模型基础，避免因为齿根建模简化导致的强度计算偏差。同时齿面的建模没有做多余的简化处理，完整保留了渐开线的全齿面轮廓，在做齿轮的啮合动力学仿真、噪声仿真时，也能提供更贴近真实零件的几何输入条件。
