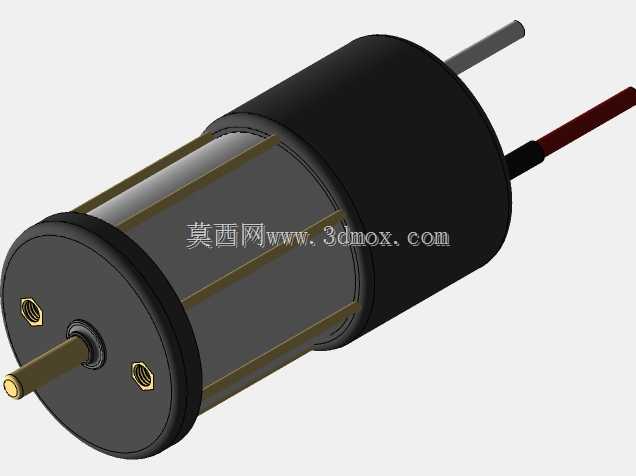

带硅护密封结构的775防水直流电机

这款775规格的直流动力部件，在常规775电机的基础上做了适配潮湿、淋溅甚至短时水下工况的密封改造，日常做小型动力选型时经常会碰到需要在户外、多水淋场景下使用动力源的需求，常规裸装775电机的端盖接缝、出线位置、输出轴间隙都没有做密封处理，一旦遇到溅水、高湿度凝露，很容易出现内部绕组受潮短路、轴承锈蚀卡滞的问题，这款改型结构就是针对这类痛点做的设计调整。

从结构设计逻辑来看，它并没有做严格达到IP65防护等级的全密封结构，毕竟775这类有刷直流电机本身工作时存在电刷磨损、需要一定的内外气压平衡空间，完全密封反而会导致内部温升过高、电刷磨屑无法排出的问题，所以设计上采用了概念性防水的思路：在电机筒身外侧加装硅橡胶材质的防护套，覆盖筒身的卷边接缝位置，避免水分从筒体卷合的缝隙渗入；两端端盖和筒体的配合位置加装密封垫片，出线位置做了硅胶灌封处理，红黑两根动力引线从灌封胶体中穿出，避免水分顺着线芯间隙进入电机内部；输出轴位置加装了骨架油封，配合轴面的粗糙度控制，阻挡淋溅状态下的水分从轴伸间隙进入腔体，同时保留了微小的透气余量，避免长时间运行时内部憋压。

实际应用场景覆盖很广，车载改装类的小型动力装置，比如车载外置的小型喷淋泵、户外作业小车的行走动力，经常会遇到雨天行驶、路面溅水的情况，这款带密封结构的电机就能避免常规电机遇水失效的问题；无人机领域的防水改装机型，尤其是做水面起降、农林植保喷洒的小型无人机，配套的泵体动力、辅助舵机动力如果采用这款结构，就能抵御药雾、水面溅水的侵蚀；还有远程部署的户外监测设备配套的执行动力，比如户外水位监测装置的启闭机构、远程控制的户外阀门驱动部件，长期在高湿度、偶有淋水的环境下工作，不需要频繁更换失效电机；另外短时水下作业的小型装置，比如浅水区的小型探测机器人、水下清理的小型工具动力，也能依靠这套密封结构满足短时浸水的使用需求，结构上做的抗干扰屏蔽处理，也能避免电机运转时的电磁杂波影响周边遥控、传感设备的正常工作。

从安装边界来看，它的主体安装尺寸和常规775电机保持通用，输出轴的直径、轴伸长度，端盖上两个安装螺孔的孔距、螺纹规格都和标准775电机完全一致，做设备选型替换时不需要重新调整安装位的结构设计，直接替换原有常规775电机就能获得防水能力；筒身因为加装了硅护套，外径比常规775电机略大几毫米，设计安装腔的时候需要预留对应的径向空间，避免护套被挤压变形影响密封效果；出线位置的灌封段有一定的长度，布线时需要预留对应的弯折空间，避免引线根部被反复弯折导致灌封层开裂失效。

实际使用时需要注意，它的密封设计是针对淋溅、短时浸水的场景，不能长期在高压水下、深水环境中使用，毕竟没有做完全的静密封+动密封耐压设计，长期深水环境下水分还是会缓慢渗入腔体；硅护套本身有一定的耐温、耐老化能力，但要避免长期接触油污、强腐蚀溶剂，否则会导致硅橡胶材质溶胀、开裂，失去密封防护作用；端盖的固定螺丝在安装时要均匀拧紧，保证端盖和密封垫片的贴合压力均匀，避免局部压力不足出现缝隙渗水的问题。很多做小型户外设备、改装机型的结构工程师在选动力源的时候，经常会纠结标准电机防护不够、定制全密封电机成本太高的问题，这款改型结构刚好平衡了防护能力、通用互换性和成本问题，不需要重新开模做电机壳体，只需要在标准775电机的基础上增加护套、密封件、灌封工序就能实现，非常适合小批量定制设备的动力选型，建模的时候也可以直接在标准775电机模型的基础上叠加对应的密封结构特征，不需要从零开始绘制主体结构，能节省不少建模的时间。
