带编码器反馈的步进电机集成机箱结构

在自动化点位输送、小型工装位移台、桌面级分拣执行机构这类需要精准步进位移控制的场景里，开环步进电机经常会因为负载突变、传动卡滞出现丢步问题，直接导致工位定位偏移，后续工序的对位误差累积到一定程度就会触发设备报警，甚至造成工件报废。这套集成了编码器的步进电机机箱，就是把脉冲检测反馈单元和步进电机本体做了一体化的封装设计，不需要额外在电机输出轴端外挂编码器支架，省去了现场安装时的同轴度调校环节，也避免了外露编码器容易被车间切削液、粉尘污染的问题。

从实际使用的角度看，这套结构的核心作用是实时采集步进电机输出轴的实际转动脉冲数，和驱动器发出的指令脉冲做实时比对，一旦出现脉冲偏差超过设定阈值的情况，控制系统就能及时触发补偿或者停机保护，不会让丢步的误差持续传递到末端执行件上。机箱本体采用了分体式的密封壳体设计，上下壳体通过周边的紧固螺丝连接，结合面做了止口限位，装配的时候不需要额外打密封胶就能达到基础的防尘等级，适合用在一般的工业车间环境里，不需要单独做电气柜隔离安装。

设计的时候首先考虑的是安装兼容性，机箱两侧伸出的安装耳片上开了长圆形的安装孔，孔位的间距参考了常规42、57系列步进电机的安装尺寸，不需要重新加工设备安装板就能直接替换原有开环步进电机的安装位，降低老设备改造的改造成本。输出轴端的位置预留了联轴器安装的避让空间，轴伸长度控制在通用弹性联轴器的夹持范围内，不管是连接同步带轮、滚珠丝杠还是小型凸轮分割器输入轴，都不会出现轴伸过长导致的悬臂弯矩过大问题。机箱内部的编码器安装位做了同轴定位凸台，装配的时候编码器主体可以直接卡在凸台上，不需要反复调整同轴度，能把编码器和电机轴的同轴度误差控制在0.02mm以内，避免高速转动的时候编码器出现读数跳变的情况。

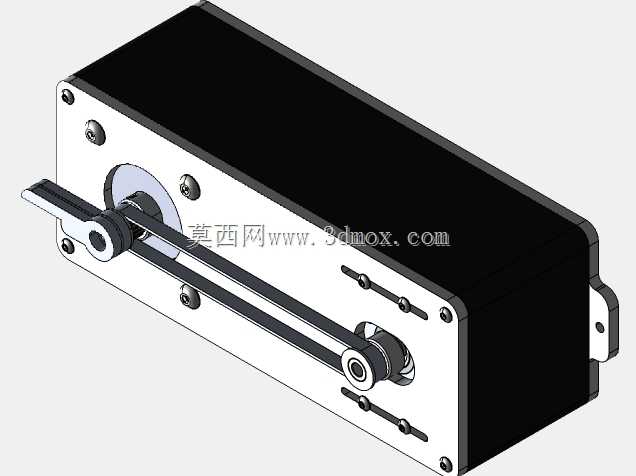

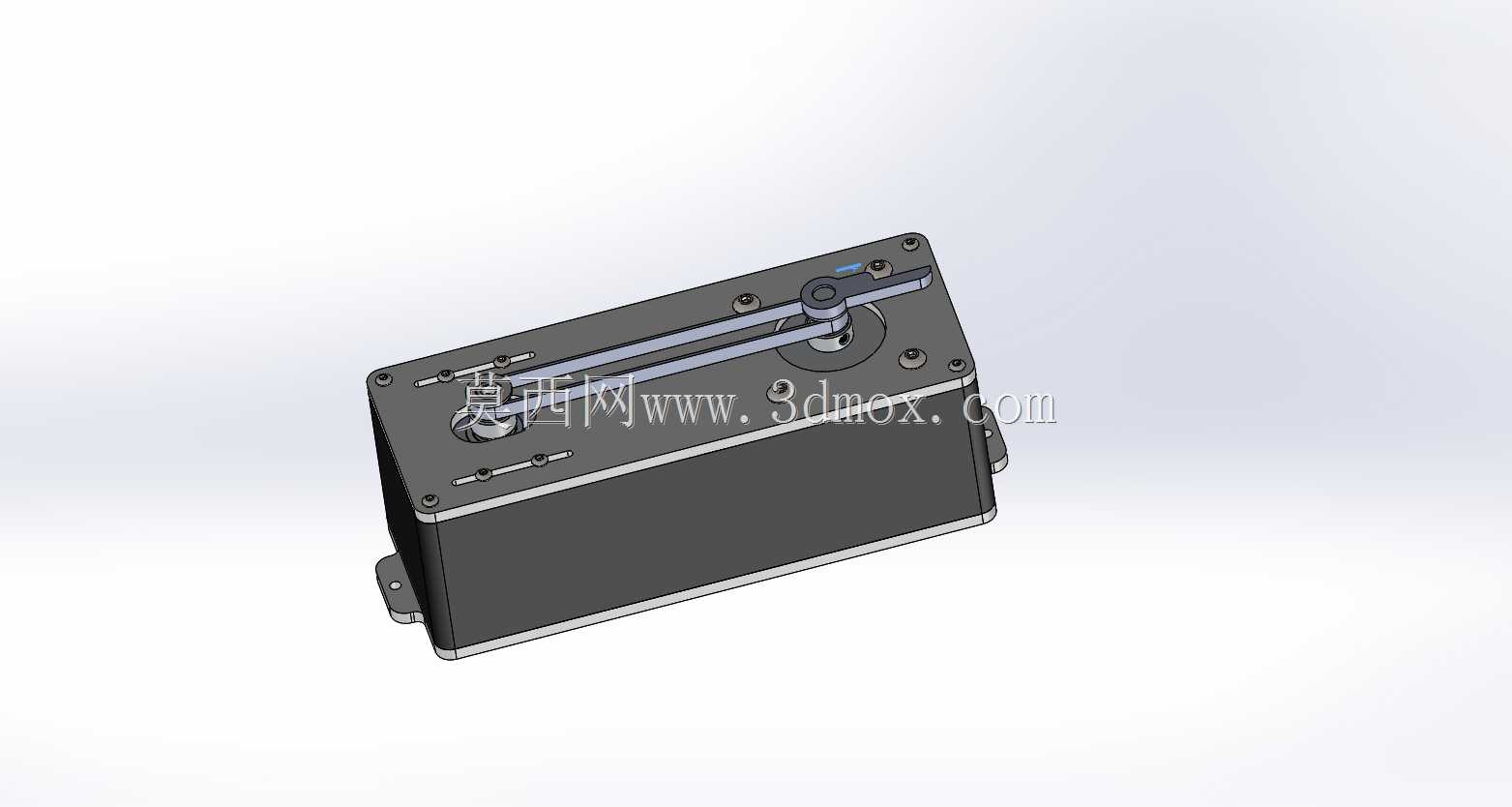

机箱顶部预留了调节旋钮和走线槽的安装位置，顶部的金属导轨可以用来固定行程限位触发块，不需要额外在电机外部安装限位撞块支架，集成度比传统的外挂编码器方案高很多。接线端的位置设计在机箱侧面的凹槽内，航空插头安装后不会突出机箱外轮廓，避免设备运行过程中走线被周边的运动部件剐蹭。壳体的壁厚做了差异化设计，安装轴承的位置壁厚加厚到3mm，保证输出轴转动的时候壳体不会出现共振变形，非受力位置的壁厚控制在1.5mm，在保证结构强度的前提下控制整体重量，不会给安装基板带来额外的负载。

从安装边界来看，整体的外轮廓尺寸控制得比较紧凑，长度方向不会超过同功率普通步进电机加外挂编码器的总长度，宽度方向和常规步进电机的安装法兰尺寸保持一致，高度方向因为把编码器内置在机箱内部，比外挂编码器的方案低了将近20mm，适合用在安装空间比较局促的小型自动化设备里，比如桌面型点胶机、小型贴装头位移机构、3D打印平台的驱动轴这类对安装空间有严格限制的场景。壳体外部没有突出的尖锐棱角，所有边角都做了R2的圆角处理，安装调试的时候不会划伤操作人员的手部，也避免了积尘在边角位置堆积难以清理。

在实际选型适配的时候，这套结构可以直接匹配对应的步进驱动器，编码器的反馈信号直接接入驱动器的反馈端口，不需要额外增加信号采集模块，接线逻辑和普通开环步进电机的差异很小，电气调试人员不需要重新学习新的接线方式就能完成调试。内部的走线全部沿着壳体内壁的走线卡扣固定，不会和电机的转动部件发生干涉，长时间运行也不会出现线缆磨损短路的问题。壳体表面做了哑光喷塑处理，不会在车间的照明环境下产生反光，方便操作人员观察轴端的转动状态和顶部触发块的位置。
