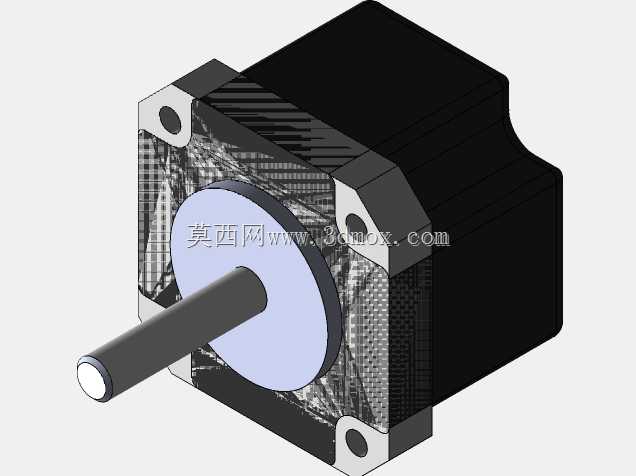

NEMA14规格步进电机三维结构模型

做小型自动化设备结构选型时，NEMA14规格的步进电机是绕不开的一款动力元件，这类法兰尺寸35mm见方的步进驱动部件，刚好填补了更小尺寸20、28系列与更大尺寸17、23系列之间的动力空白，在桌面级精密设备、小型工装治具、实验室分析仪器、3D打印挤出机构、小型点胶平台、医疗采样设备这类对安装空间有严格限制，同时又需要稳定低速扭矩输出的场景里，应用占比非常高。

从实际使用的角度看，这类步进电机的核心作用是将电脉冲信号转化为固定步距角的角位移输出，不需要额外的位置反馈元件就能实现开环状态下的精准位置控制，搭配对应的细分驱动器时，还能进一步降低单步运行的振动幅度，提升低速运行的平稳性，对于负载惯量不大、定位精度要求在丝级到十丝级区间的运动轴来说，选型时优先考虑这类规格的电机，能在控制整体结构体积的前提下，满足绝大多数的传动需求。

建模时首先要还原的就是安装边界的尺寸精度，毕竟这类标准法兰电机的安装孔位、轴伸尺寸、止口配合公差都是行业通用的，做结构设计时如果安装尺寸出现偏差，后续实际装配时就会出现孔位对不上、轴伸与联轴器配合干涉、止口无法嵌入安装板定位槽的问题。模型里四个安装孔采用对称分布设计，孔位中心距严格对应NEMA14标准的31mm间距，安装孔本身做沉头结构设计，适配M3规格的内六角圆柱头螺钉，沉头深度刚好能让螺钉头部完全沉入电机端盖平面，不会突出端面影响安装贴合度。前端的定位止口做了凸台结构，直径公差控制在过渡配合区间，装配时能快速嵌入安装板的对应定位孔，保证电机输出轴与传动机构的同轴度，避免因为安装偏心导致的轴系磨损、运行异响问题。

输出轴部分的建模还原了实际产品的D型切边结构，轴伸长度、直径都匹配常规的联轴器安装尺寸，切边平面的位置刚好对应紧定螺钉的锁紧点位，装配时不需要额外加工轴面就能实现可靠的周向固定，避免传动过程中出现轴与联轴器打滑的问题。电机主体的外壳做了方形带切角的结构还原，后端的出线位置预留了标准的线缆引出空间，外壳表面的散热筋结构也做了细节还原，实际运行时这些散热筋能增加外壳与空气的接触面积，把绕组产生的热量更快散发出去，避免长时间运行时电机温升过高导致的扭矩衰减、绝缘老化问题。

从设计思路上来说，这类标准件的三维模型不需要做过多的自定义修改，核心是要保证所有与装配相关的尺寸1:1还原实际产品参数，结构工程师在做整机布局时，可以直接把这个模型调入装配体，用来校验安装空间是否充足，检查电机与周边的传动部件、机架钣金、走线槽是否存在干涉，不需要等到实际物料采购回来再发现空间不足的问题，能大幅缩短结构设计阶段的迭代周期。比如做小型XY运动平台设计时，把电机模型调入后可以直接模拟同步轮安装、皮带张紧机构的布局，确认电机尾部的出线空间不会和平台的移动行程产生干涉，同时可以根据电机的实际外形尺寸，设计对应的安装支架、电机护罩等结构件，保证所有关联零件的设计尺寸都能和电机完美匹配。

实际选型搭配时，这类电机通常会搭配对应的铝制安装支架使用，支架的安装孔位同样匹配NEMA14的标准法兰尺寸，能把电机水平或者垂直固定在设备机架上，输出端可以根据需求搭配同步轮、联轴器、齿轮等不同的传动元件，实现旋转运动输出或者直线运动转换。在小型送料机构里，这类电机可以直接驱动滚轮实现物料的精准定长输送；在精密调节机构里，可以搭配丝杠滑台实现微米级的位置微调；在小型旋转工作台里，可以直接驱动转盘实现固定角度的分度动作，适配的场景非常广泛。

建模过程中对电机的内部结构做了简化处理，毕竟结构设计阶段不需要还原绕组、磁钢、轴承等内部零件的细节，只需要把外部的装配尺寸、外形轮廓准确还原就足够满足设计需求，这样既能保证模型的实用性，也能降低模型的文件体量，在大型装配体里调用时不会出现卡顿、加载缓慢的问题。端盖部分的分层结构、外壳的拼接缝隙、轴伸端的轴承挡边细节都做了写实还原，模型导入渲染软件做设备方案展示时，也能呈现出足够真实的视觉效果，不需要再额外做外观细节的调整。

很多刚接触结构设计的工程师做这类标准件建模时，容易忽略安装孔的沉头深度、止口的凸台高度、轴伸的切边位置这些细节，导致后续出加工图时出现尺寸错误，实际装配时反复修改零件，这个模型在这些容易出错的细节上都做了准确的还原，能给选型和设计人员提供可靠的尺寸参考，减少设计阶段的低级错误。另外电机尾部的结构也还原了常规产品的后端盖凸起尺寸，做结构布局时可以准确预留尾部的散热和操作空间，避免出现电机尾部顶到设备背板、无法插拔接线插头的问题。
