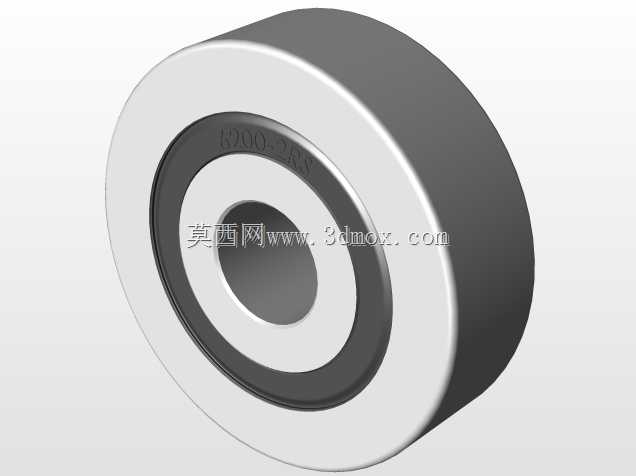

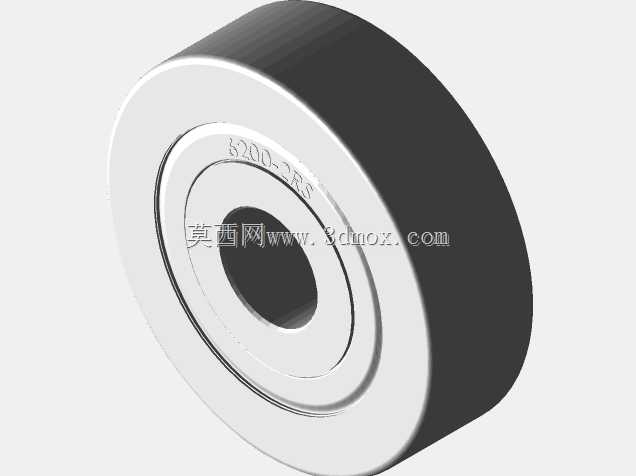

带双侧密封结构的深沟球滚动轴承

在各类需要低摩擦旋转支撑的机械结构中，这类带双侧接触式密封的深沟球轴承是应用覆盖范围极广的基础传动零件，从中小型电机输出轴、家用电动工具主轴，到轻工输送线的托辊支撑、小型减速机的输入输出端定位，再到民用健身器材的转动关节、办公自动化设备的走纸辊支撑，都能见到这类零件的实际应用。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数控制在极低区间，减少动力传递过程中的无用损耗，同时依靠双侧的密封结构阻挡外界粉尘、水汽、加工碎屑进入轴承内部滚道，也避免轴承内部填充的润滑脂在运转过程中向外泄漏，延长整套轴系的维护周期。

从设计逻辑来看，这款轴承的整体结构遵循深沟球轴承的经典成熟构型，内圈与轴采用过盈配合实现周向固定，外圈与安装座孔采用过渡或小间隙配合实现外圈定位，滚动体采用均匀排布的钢球，通过保持架将各钢球等距分隔，避免钢球在运转过程中相互接触摩擦产生额外阻力与磨损。双侧的密封结构采用带钢骨架的橡胶密封件，密封唇口与内圈的密封槽形成轻接触配合，相比开式轴承，它不需要额外设计外置的密封端盖或者防尘盖，能够大幅简化安装位置的周边结构设计，减少整机的零件数量与装配工序，对于安装空间紧凑、后期维护不便的应用场景尤为适配。

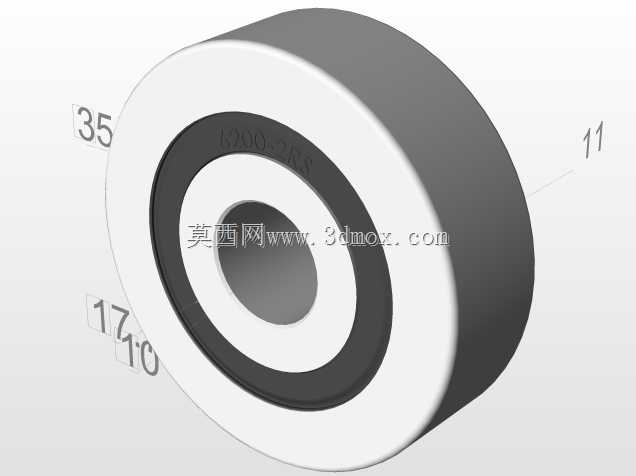

从安装边界的尺寸匹配来看，这款轴承的内孔适配公称直径10mm的轴段，安装时需要注意轴上与内圈贴合的轴肩直径不能超过17.7mm，否则会在装配时与密封件发生干涉，甚至顶坏密封唇导致密封失效；外圈安装位置的座孔挡肩直径不能小于24.3mm，否则会导致外圈压装不到位，运转过程中出现外圈窜动的问题。轴承的整体宽度为11mm，设计安装座的容纳腔时需要预留足够的轴向空间，同时要注意轴系的轴向窜动量不能超过密封唇允许的偏移范围，避免运转过程中密封唇出现偏磨。轴承的最小安装倒角半径为0.6mm，对应的轴端与座孔端的倒角不能小于这个数值，否则装配时会出现卡滞，无法将轴承压装到指定位置。

在实际选型应用中，这类带密封的深沟球轴承不需要用户在装配时额外填充润滑脂，出厂时已经预填了适配常规工况的长寿润滑脂，在正常的室温、中等载荷工况下可以实现长期免维护运转，不需要定期拆开补脂。它的径向承载能力能够满足大多数中小型传动机构的需求，同时可以承受一定数值的双向轴向载荷，适合轴系存在少量轴向窜动、需要同时承受径向与轻度轴向力的应用场景。建模过程中需要重点关注滚道的曲率半径与钢球直径的匹配关系，密封唇口的接触角度与过盈量，以及保持架的兜孔间隙，这些细节直接决定了轴承运转的顺畅度与密封结构的使用寿命，同时装配关系上要保证内圈、外圈、钢球、保持架、密封件的同轴度，避免出现干涉导致模型无法正确模拟装配状态。在进行整机结构设计时，选用这类密封轴承可以有效降低轴系的设计复杂度，不需要为轴承位置单独设计密封结构，同时密封结构的防护能力能够满足大多数非极端恶劣工况的使用需求，相比开式轴承更适合民用、轻工、通用机电类产品的应用场景，能够有效降低整机的后期维护成本，提升设备运行的可靠性。
