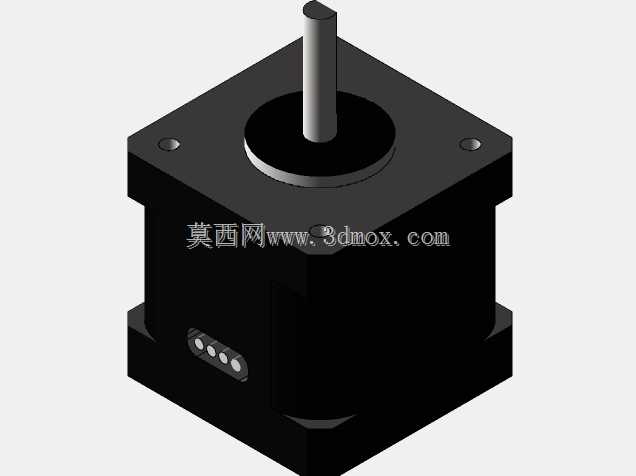

NEM17规格42系列步进电机结构建模

做小型自动化设备结构设计的工程师，基本都绕不开NEM17规格的步进电机选型，这类42机座的步进电机，是桌面级3D打印机、小型雕刻机、点胶工位、轻载传送带送料机构里最常用的执行元件，这次建模完全按照实物安装边界还原，没有做夸张的结构简化，方便设计人员直接调用做装配干涉检查。

从实际应用场景来看，这类步进电机大多用在负载扭矩不超过0.5N·m的开环控制工位，不需要额外加装编码器做位置反馈，控制成本低，接线简单，只要配套对应的步进驱动器，给脉冲信号就能实现固定角度的步距转动，很适合做短行程的点位运动控制。比如桌面3D打印机的XYZ轴进给，小型皮带线的精准送料，自动拧螺丝机的Z轴进给，还有小型雕刻机的主轴进给传动，都能看到这类电机的身影，因为安装尺寸统一，替换性强，是小型自动化设备里的通用执行部件。

建模的时候首先还原的是安装法兰的边界尺寸，机座是标准42mm见方的方形结构，四个安装孔的中心距严格按照NEM17标准设定，孔位适配M3的安装螺丝，安装面的平面度按照常规机加工的公差做了还原，不会出现装配时和安装板贴合不严的问题。输出轴的直径、伸出长度都按照常规量产型号做了还原，轴上的扁位结构也做了准确建模，方便设计人员匹配对应的联轴器、同步轮或者齿轮，不会出现装配时轴连接部件干涉的情况。

电机本体的分层结构也做了细致还原，前端盖、定子壳体、后端盖的拼接缝隙都按照实物比例呈现，侧面的接线插座位置、引脚间距也完全参照实物建模，做电气布线设计的时候，可以直接参考这个模型预留接线空间，避免出现线材和周边结构件剐蹭的问题。后端的结构没有做多余简化，壳体的倒角、安装孔的沉台结构都一一还原，甚至壳体表面的细微脱模斜度都做了体现，不是那种完全直角的理想化模型，更贴近真实量产零件的状态。

从设计思路上来说，做这个模型的核心目的是给结构设计人员提供准确的装配参考，而不是做外观展示用的渲染模型，所以所有和装配相关的尺寸都严格遵循行业通用标准，没有随意改动安装尺寸。比如输出轴的中心高，机座的总长度，接线座的突出高度，这些在做整机布局的时候会影响干涉检查的尺寸，都经过反复核对，确保调用这个模型做装配的时候，不会出现尺寸偏差导致的结构干涉。

实际选型的时候，这类电机的安装兼容性极强，只要是NEM17法兰规格的电机，不管机身长度是34mm、40mm还是48mm，安装孔位、输出轴尺寸都是统一的，设计的时候只要预留足够的机身长度空间，后续可以根据实际需要的扭矩更换不同长度的机身型号，不用重新修改安装板的结构。这个模型还原的是40mm机身长度的常用规格，是小型设备里选用比例最高的型号，扭矩足够带动大多数轻载传动机构，同时机身长度不会过长，不会占用太多设备内部空间。

建模的时候还特意考虑了电机的散热结构，壳体表面的细微散热筋结构也做了还原，虽然步进电机在低转速下发热不明显，但在持续运行的工位上，壳体的散热结构会影响电机的持续输出扭矩，还原这部分结构也能让热仿真分析的时候更贴近真实状态。另外电机底部的定位凸台结构也做了准确建模，安装的时候这个凸台可以卡入安装板的定位孔里，保证电机输出轴和传动部件的同轴度，减少装配时的调整工作量，这个细节很多简化模型都会忽略，但是实际装配的时候对安装精度影响很大，所以建模的时候特意保留了这个结构。

对于做三维建模的从业者来说，调用这类标准件模型的时候，最在意的就是安装尺寸的准确性，要是模型尺寸有偏差，导入装配体之后做干涉检查就会出错，后续加工零件的时候就会出现装不上的问题。这个模型所有和装配相关的尺寸都严格对标量产实物，没有做随意的简化或者夸张，不管是做整机布局设计，还是做机构运动仿真，都可以直接调用，不需要再反复核对尺寸。另外模型的分层结构清晰，不同的零件比如端盖、轴、接线座都做了独立的实体划分，后续如果需要做爆炸视图或者工程图导出，也可以直接选取对应的零件进行操作，不用再重新拆分模型。

在实际设备调试的时候，这类步进电机的接线方向也会影响布线布局，模型上的接线座位置准确，设计的时候可以根据接线座的位置预留走线槽的空间，避免设备组装完成之后出现线材弯折角度过大或者被运动部件剐蹭的问题。另外输出轴的长度也按照常规型号还原，选配联轴器的时候，可以直接根据轴径和伸出长度选择对应的标准件，不用再额外测量尺寸，能减少选型的工作量。
