6206-ZZ双面密封深沟球轴承结构

　　在常规中小型传动系统的设计选型中，深沟球轴承是应用覆盖范围最广的滚动支承部件，这款带双面防尘盖的6206规格轴承，主要适配内径30mm的转轴安装需求，日常多用于电机输出端、中小型输送机辊筒、家用机电设备、普通机床进给轴、农用机械传动部位等对径向载荷承载有核心要求，同时存在轻度轴向窜动限位需求的场景。不同于开式轴承需要额外配置密封结构的设计，这款轴承自带双面金属防尘盖，能够在多粉尘、存在轻度切削液飞溅的常规工业车间环境中使用，阻挡外界硬质颗粒进入滚道内部，避免钢球与滚道面出现磨粒磨损，延长支承结构的维护周期，多数工况下无需在装配阶段额外填充润滑脂，出厂预置的润滑脂量可满足常规转速下的长期运行需求。从结构设计逻辑来看，

　　这款轴承采用典型的深沟滚道构型，内圈与外圈的滚道曲率略大于钢球直径，既能够保证钢球在滚道内的顺畅滚动，也可承受一定幅值的双向轴向载荷，适配轴系工作过程中因热伸长、装配误差带来的少量轴向窜动，避免出现支承卡滞的问题。钢球数量与直径的匹配经过载荷校核，在径向空间受限的前提下，兼顾了额定动载荷与极限转速的平衡，既不会因钢球数量过多导致保持架装配空间不足、高速运行下保持架易出现疲劳损坏，也不会因钢球数量过少导致单颗钢球承载过大、过早出现接触疲劳剥落。保持架采用浪形冲压结构，兜孔与钢球的间隙控制在合理范围，既能对钢球起到均匀分隔的作用，避免钢球之间直接接触产生滑动摩擦，也不会因间隙过小导致钢球运转过程中出现卡滞，适配中等转速下的连续运行工况。

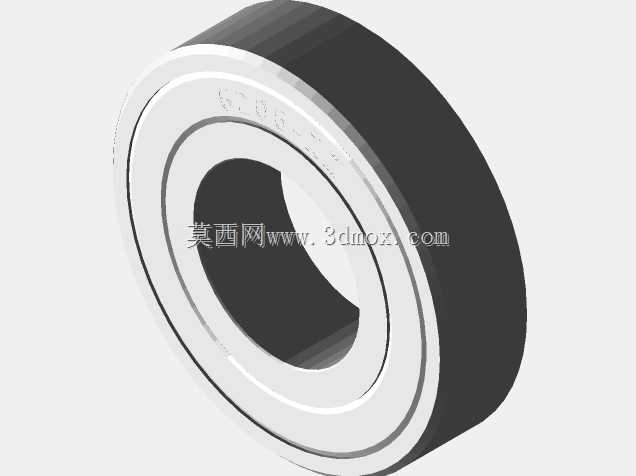

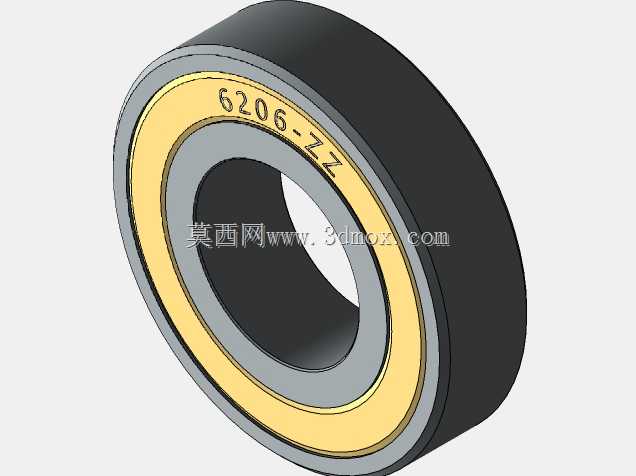

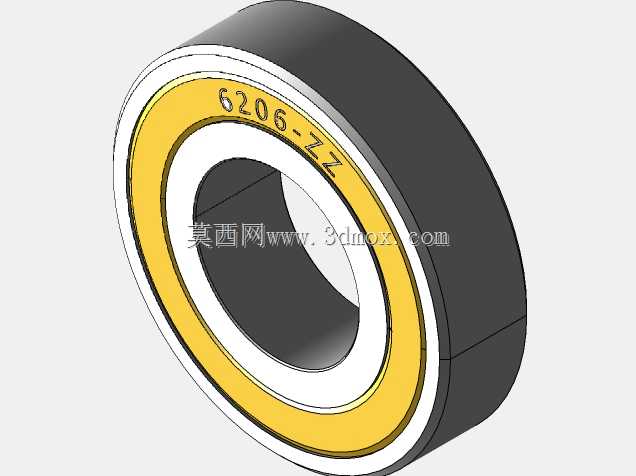

　　从安装边界维度来看，这款轴承的外径为62mm，宽度为16mm，安装时与轴承座孔的配合可根据载荷特性选择过渡或小过盈配合，与轴颈的配合需根据转速高低、载荷大小调整过盈量，避免过盈量过大导致轴承径向游隙过小、运转温升过高，也需避免配合过松导致内圈与轴、外圈与座孔之间出现相对转动，磨损配合面。轴肩与座孔挡肩的高度需符合安装尺寸要求，不能超过轴承内圈、外圈的倒角尺寸，保证轴承安装后能贴合定位面，同时也方便后续拆卸维护时拉马能够顺利卡持轴承套圈。轴承的最小安装倒角尺寸可规避轴与座孔加工时的锐边对轴承套圈的磕碰，避免装配过程中套圈出现微裂纹影响使用寿命。在三维建模过程中，这款轴承的模型还原了内外圈的滚道曲率、防尘盖的压装结构、

　　钢球的排布位置以及保持架的构型细节，可直接用于设备装配的干涉检查、轴系结构的虚拟装配验证，也可用于生成工程图时的明细栏标注、装配示意。在进行设备整体装配仿真时，该模型可准确还原轴承的安装空间占用，避免设计阶段出现轴承与周边密封件、端盖、轴套等部件的空间干涉，减少后续实物装配阶段的整改工作量。对于日常做通用机电设备设计的工程师而言，这类标准件的精准三维模型能够大幅减少重复建模的工作量，将更多精力放在核心传动结构的优化上，无需在标准件的细节建模上耗费过多时间。同时模型的尺寸完全符合行业通用标准，选型时可直接匹配对应的安装位，无需额外调整尺寸参数，适配多数三维设计软件的装配流程，导入后可直接添加配合约束，完成轴系的虚拟搭建。
