链驱动组合特征链式链组结构

在各类需要连续柔性传动的工业场景中，链式传动结构始终是重载、长距离传动工况下的核心选择，不同于带传动的打滑风险、齿轮传动的中心距限制，链式组件能够在多轴联动、非平行轴传动、空间轨迹传动的场景下保持稳定的动力传递效率。本次涉及的链式链组，采用链驱动的组合特征化设计思路，跳出了常规标准传动链仅做直线或环形定轨迹传动的局限，能够适配特殊轨迹的动力输送需求。

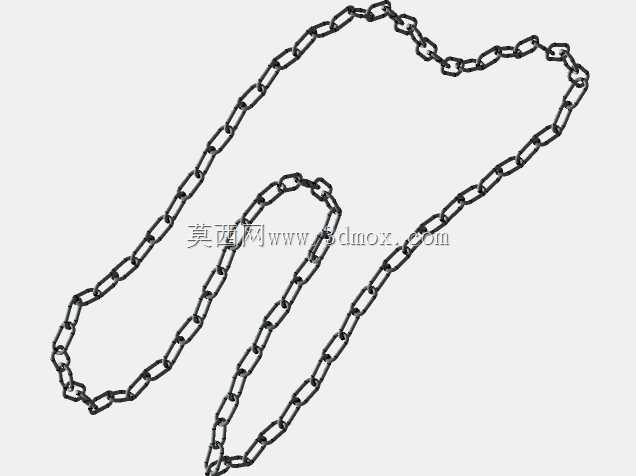

从实际应用场景来看，这类非规则轨迹的链式组件，常被用于自动化生产线的异形轨迹工装输送、特殊工艺品成型的轨迹驱动、定制化输送设备的变路径传力环节，比如在一些需要沿不规则轮廓完成工位切换的小型装配线上，常规的环形链条无法匹配多弯折的输送路径，而这种通过链节组合特征构建的链式结构，能够按照预设的空间弯折轨迹完成排布，每一段链节的铰接间隙都经过适配性调整，既保证链条整体能够沿设计轨迹顺畅弯折，又不会出现链节卡滞、传动顿挫的问题。

在产品功能特性层面，该链式链组的每一个链节都采用等强度铰接设计，链节之间的销轴配合间隙控制在合理范围，既满足多方向弯折的自由度需求，又能控制传动过程中的回程间隙，减少动力传递过程中的损耗。不同于普通输送链仅能在单一平面内完成环形回转，该链组的链节铰接副预留了小角度的空间偏转余量，能够适配三维空间内的非平面轨迹传动，在一些需要绕过设备内部结构、完成跨区域动力传递的紧凑设备布局中，这种特性能够大幅简化传动路径的设计，不需要额外增加转向链轮、张紧轮等辅助部件，减少设备整体的零件数量与故障点。

设计思路上，该结构没有直接套用标准链条的参数选型，而是从目标传动轨迹的曲率边界出发，先确定整条链条需要经过的所有路径拐点，计算每个拐点处的最小弯曲半径，反向推导单个链节的长度、铰接副的最大偏转角度，再匹配对应尺寸的链节本体与销轴结构。在链节的外形设计上，没有采用常规传动链的直板外链片结构，而是根据组合特征的成型需求，对链片外形做了适配性调整，让链条整体在排布完成后能够形成连续的特征轮廓，既满足传动功能，又能兼顾特定场景下的外观成型需求，比如在一些装饰性传动装置、创意工业展品的动力结构中，这种兼具传动与轮廓成型能力的链条，能够同时实现功能与展示的双重作用。

从安装边界与尺寸适配角度来看，该链式链组的链节单元采用统一的模块化尺寸，单节链节的铰接孔中心距保持一致，用户可以根据实际需要的轨迹长度自由增减链节数量，不需要额外定制特殊长度的链段。安装时，只需要在轨迹的两个端点设置驱动链轮与张紧链轮，中间的弯折轨迹段不需要额外设置导向支撑，依靠链条自身的铰接刚性就能维持轨迹形态，张紧端的调节行程只需要预留2-3个链节的长度余量，就能满足长期使用后的磨损张紧需求，整体占用的安装空间远低于多段链轮组合的转向传动结构。在传动负载层面，该链组的链片厚度与销轴直径经过匹配计算，能够满足中小负载的连续传动需求，适合轻工装配、小型物料输送、创意装置驱动这类对传动轨迹有特殊要求、负载不大但路径复杂的应用场景，在实际装配过程中，链节之间的销轴采用可拆卸设计，现场调整轨迹时可以快速拆装链节，调整链条总长度，不需要专用的拆链工具就能完成路径适配，大幅降低现场安装调试的难度。

需要注意的是，这类非规则轨迹的链式结构在排布时，要避免出现小于最小弯曲半径的急弯折点，否则会导致链节铰接副受力过载，加速销轴与链片孔的磨损，在长期运行的工况下，需要定期在铰接点处添加润滑脂，减少铰接副的摩擦损耗，维持链条弯折的顺畅度。不同于标准传动链有成熟的选型手册可以直接套用，这类组合特征的链式结构在应用时，需要根据实际的传动路径、负载大小、运行速度做针对性的链节强度校核，尤其是在高速运行的场景下，要核算链条沿非规则轨迹运行时的动载荷，避免链节在弯折段出现冲击振动，影响整体传动的平稳性。
