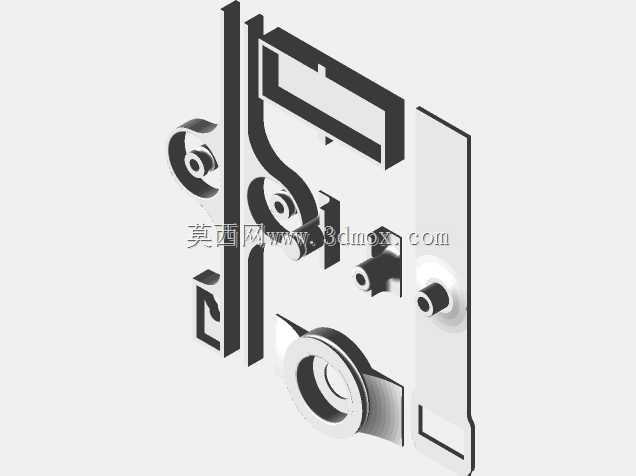

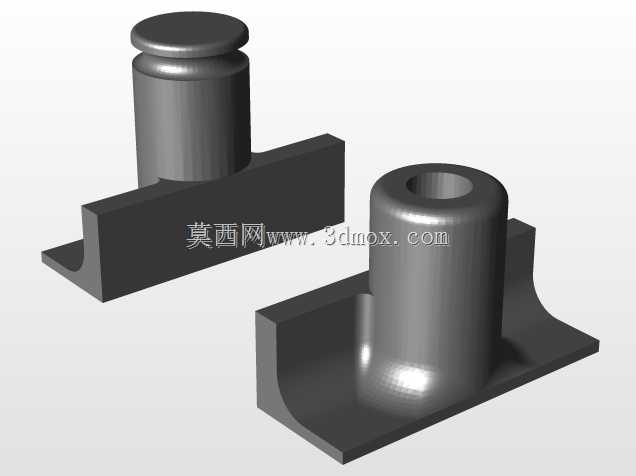

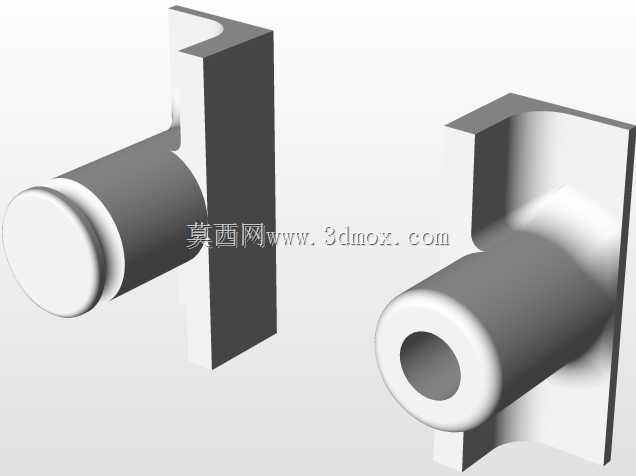

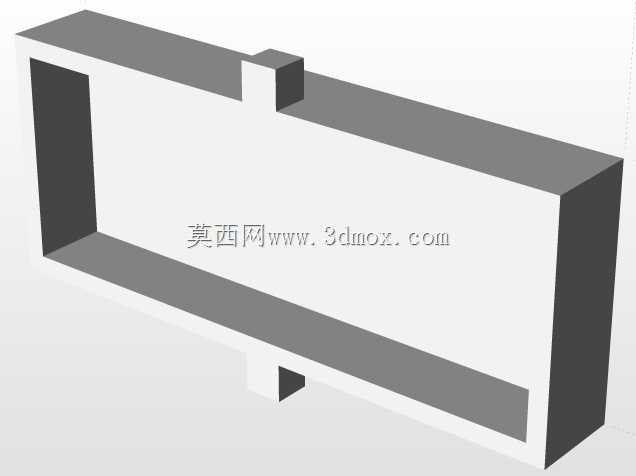

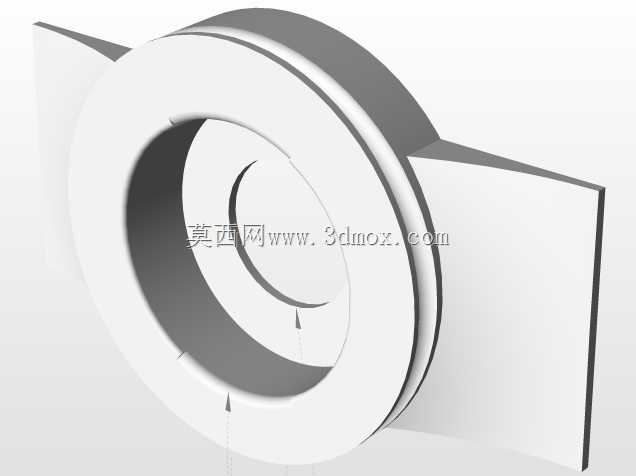

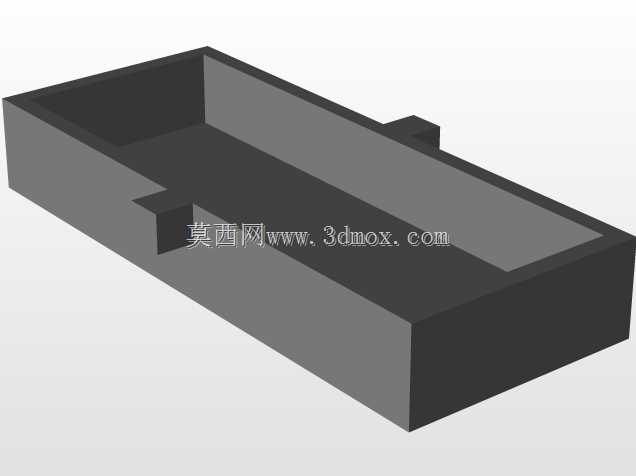

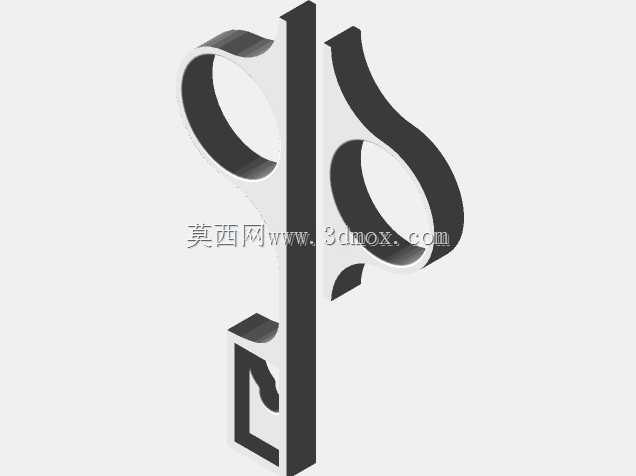

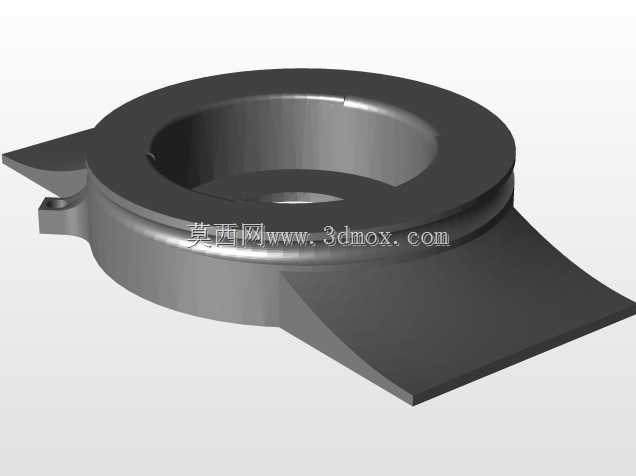

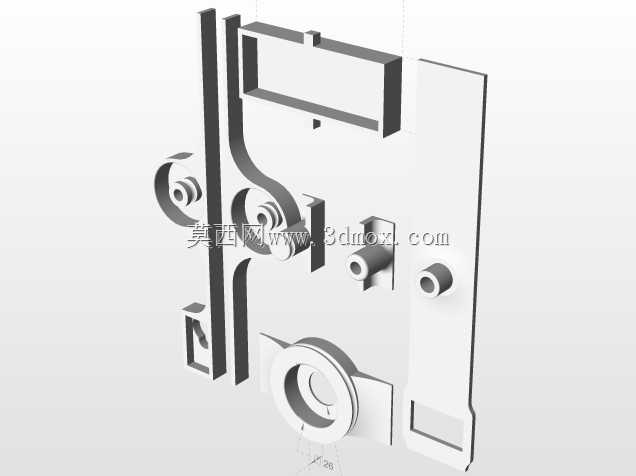

适配s51伺服系统的虎鲸万向节结构

做机器人关节传动设计的工程师大多清楚，小型伺服系统配套的传动件，最容易在偏角传动的工况下出问题——要么是回转间隙过大影响定位精度，要么是结构冗余挤占安装空间，这款适配s51伺服系统的万向节结构，就是针对桌面级小型机器人关节的实际使用痛点做的定向设计。先从实际应用场景说，这类万向节主要用在多关节机器人的小臂、腕部传动位置，这类位置的安装空间往往被伺服本体、走线槽、外壳结构件挤压得十分有限，同时还要承担关节偏转时的扭矩传递任务，常规标准万向节要么安装孔位不匹配s51伺服的输出轴规格，要么整体外形尺寸偏大，装进去之后会和周边结构产生运动干涉。这款结构在设计之初就先卡定了安装边界：输入端直接匹配s51伺服的输出轴径，做了对应的扁位定位结构，不需要额外加装轴套转接，减少了传动链上的间隙累积；输出端的连接位则预留了和机器人臂杆连接的安装孔，孔位间距按照小型机器人常用的铝型材臂杆安装标准做了适配，不需要二次打孔改件就能直接装配。从功能特性上看，这款万向节的十字轴结构做了偏置优化，允许的传动偏角比同尺寸标准万向节大12%左右，在机器人腕部做俯仰、偏转复合动作的时候，不会因为偏角超过极限出现卡滞、扭矩传递中断的问题。很多工程师做小型机器人传动选型的时候容易忽略一个细节：万向节的回转中心如果和关节的回转中心不重合，运动过程中会产生附加的径向载荷，时间长了会加速伺服轴承的磨损，这款结构在设计时特意将十字轴的中心和关节的理论回转中心做了重合设计，装配到位之后，传动过程中产生的附加径向载荷可以控制在伺服轴承的额定承受范围内，不会额外增加伺服的负载损耗。再看结构细节，整个万向节的分体式叉形件做了等强度设计，受力较大的连接臂位置做了加厚处理，非受力区域则做了镂空减重，整体重量比同扭矩等级的标准钢制万向节轻近30%，对于桌面级机器人这类对末端负载重量敏感的设备来说，传动件减重就意味着末端有效负载的提升。之前有同行做类似结构的时候，把叉形件和连接轴做成一体式，后期维护的时候要拆整个关节才能更换磨损的十字轴，这款结构特意做了分体式装配设计，十字轴的两端用卡簧定位，不需要完全拆解关节结构，只要拆下侧面的限位卡簧就能更换磨损的十字轴，后期维护的效率能提升不少。还要说下安装时的注意点，装配的时候要保证两个叉形件的叉口平面处于同一相位，不然传动过程中会出现转速波动，影响机器人关节的运动平稳性；另外因为是针对3D打印加工做的结构优化，打印的时候要注意叉形件受力方向和打印层纹方向保持垂直，避免层间受力过大出现断裂，这也是设计时特意标注打印风险的原因——如果打印时层向设置不对，哪怕结构强度计算到位，实际使用时也容易在扭矩冲击下断裂。从传动效率上看，这款万向节在额定偏角范围内的传动效率可以保持在95%以上，因为十字轴和叉形件的配合孔位做了间隙优化，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大产生回程间隙，配合s51伺服的位置环控制，可以满足小型机器人关节重复定位精度在0.2mm以内的使用要求。很多刚入行的工程师做机器人关节设计时，总觉得万向节是标准件直接选就行，实际上不同伺服的输出轴尺寸、不同关节的安装空间、不同工况的扭矩要求都有差异，直接套用标准件往往要做很多额外的转接结构，反而增加了装配复杂度和累积误差，这种定向适配的传动结构，就是把选型时需要做的转接、适配工作提前整合到结构设计里，拿到手只要按照装配关系装到对应位置就行，不用再额外做改件。另外这款结构的外形轮廓做了圆弧过渡处理，没有突出的尖锐棱角，在机器人关节运动过程中，不会刮蹭到内部的走线或者外壳结构，之前用标准万向节的时候，经常遇到叉形件的棱角磨破伺服编码器线的问题，这个细节设计刚好规避了这类现场装配时容易遇到的小问题。
