带标识的方形电池防护外壳结构

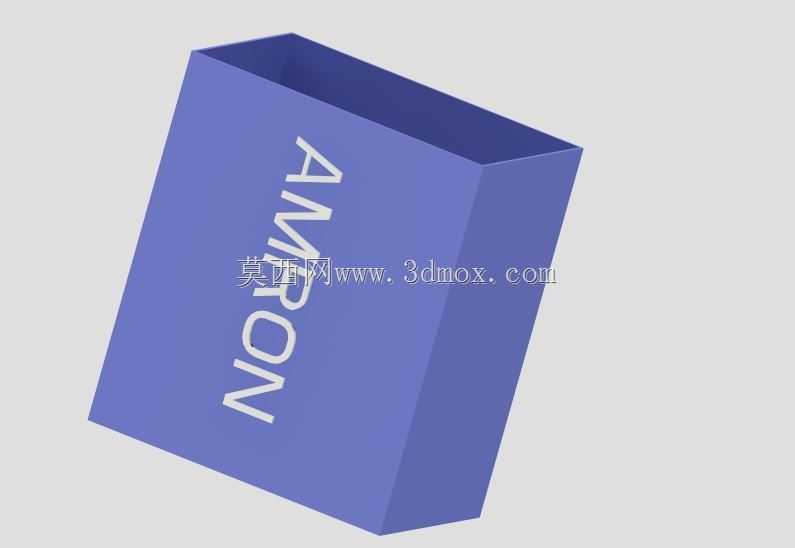

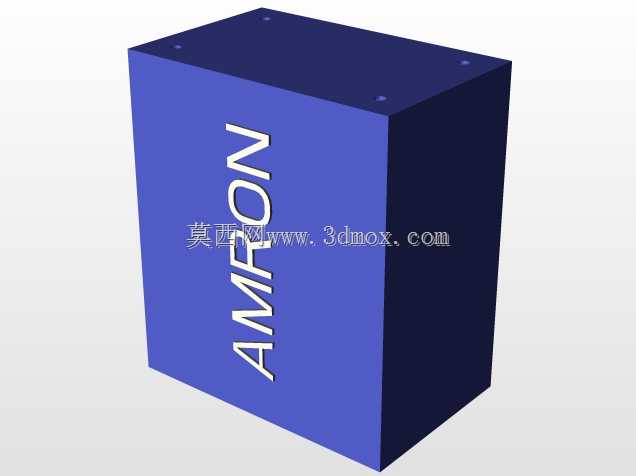

在储能设备、便携供电装置以及小型动力供电单元的实际应用场景中，电池外壳是直接决定电芯防护等级、装配适配性与使用安全性的核心结构件，这类方形敞口式电池外壳，主要适配块状叠片电芯的封装需求，常见于户外便携储能电源、小型工业备用供电模块、定制化动力供电组等场景，能够在复杂工况下为内部电芯提供可靠的物理防护。从实际使用的功能特性来看，这款外壳采用敞口式盒体结构，侧壁做了等厚设计，既能够保证整体结构的抗挤压、抗冲击性能，避免电芯在受到外力碰撞、挤压时发生形变破损，也能控制整体重量，不会额外增加供电单元的负载。盒体的开口边缘做了微小的倒角处理，在装配端盖或者密封盖板时，能够起到导向定位的作用，降低装配对位的难度，同时避免锐边划伤操作人员或者配套的密封件。外壳的外侧预留了标识印制区域，图中展示的标识位可用于印制产品型号、极性标识、品牌信息等内容，方便后续组装过程中的物料识别，以及终端使用时的参数查看，避免极性接反等误操作问题。从设计思路的角度出发，这类电池外壳在建模阶段优先考虑的是电芯的装配间隙控制，盒体内部的容纳空间需要根据电芯的实际外形尺寸预留合理的公差带，既要保证电芯能够顺利装入，不会出现过盈卡滞的问题，也要避免间隙过大导致电芯在壳体内部发生窜动，在受到振动时出现极耳拉扯、焊点脱落的故障。壳体的壁厚设计经过了受力校核，在常规的跌落、挤压工况下，侧壁的形变量控制在电芯允许的安全范围内，不会因为壳体形变挤压电芯造成内部短路。同时，壳体的外侧平面保持了较高的平面度，既方便后续的表面处理、标识印制工序，也能够在多组电池拼接成电池组时，保证壳体之间的贴合度，减少电池组整体的装配间隙，提升空间利用率。在安装边界方面，这款方形外壳的外轮廓为规整的长方体结构，没有额外的外凸结构，在进行电池组排布设计时，可以直接按照外轮廓尺寸进行矩阵式排布，不需要额外预留避让空间。壳体的底部为平整平面，能够直接与电池组的固定托架贴合，配合粘接或者卡扣结构即可完成固定，不需要设计复杂的安装点位。敞口端的尺寸与配套的盖板尺寸完全匹配，后续可以根据使用需求选择卡扣式盖板、胶粘密封盖板或者超声焊接盖板，适配不同防护等级的使用需求，比如在潮湿多尘的户外场景下，可以选择超声焊接的密封盖板搭配密封圈，达到更高的IP防护等级，在需要频繁更换电芯的场景下，则可以选择可拆卸的卡扣式盖板，方便后期维护操作。在实际的工程应用中，这类外壳的建模过程还需要考虑加工工艺的适配性，如果采用注塑工艺加工，需要在侧壁设计合理的拔模斜度，避免脱模时出现侧壁划伤或者形变；如果采用金属板材冲压折弯工艺，则需要提前计算折弯系数，保证折弯后的内部尺寸符合电芯装配要求，同时在折弯处做圆角处理，避免应力集中导致的壳体开裂。另外，壳体的边角位置都做了圆弧过渡，既能够减少应力集中点，提升壳体的抗冲击能力，也能够避免尖锐边角在装配和使用过程中造成绝缘层破损、人员划伤等问题。对于结构设计从业者来说，这类电池外壳的设计看似结构简单，但实际需要兼顾防护性能、装配便利性、加工工艺性、空间利用率等多维度的需求，每一处尺寸公差、每一个倒角角度、每一段壁厚的选择，都直接影响最终产品的使用可靠性与生产良率。在建模过程中，需要先明确内部电芯的尺寸参数、使用场景的工况要求、配套的装配结构形式，再反向推导外壳的各项结构参数，不能只追求外观的规整而忽略实际使用中的装配与防护需求。比如很多新手设计师在做这类外壳时，容易忽略装配间隙的预留，要么间隙过小导致电芯装不进去，要么间隙过大导致电芯窜动，还有的会把壁厚设计得过薄，导致壳体受力后容易变形，或者壁厚过厚造成材料浪费、整体重量超标。这款外壳的结构设计在各个细节上都贴合了电池封装的实际工程需求，规整的外形方便电池组的集成排布，合理的壁厚兼顾了强度与重量，敞口的结构适配多种盖板连接形式，能够满足不同场景下的电池封装使用需求。
