柔性环弹性耦合传动连接件三维结构

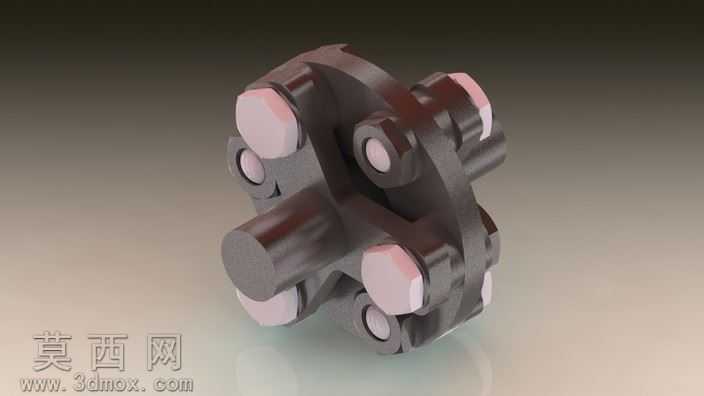

本作品为柔性环耦合传动连接件的三维建模成果，建模过程以机械传动领域的弹性环联轴器实际结构为参考，严格遵循机械设计的公差配合与装配逻辑完成全参数化构建。建模阶段首先完成核心基体的轮廓绘制，通过旋转凸台命令生成两端的轴连接基座，精准预留轴孔与键槽的装配空间，保证与传动轴的配合精度符合通用机械传动的设计标准。针对核心的柔性环耦合结构，建模时拆分出多组周向均匀分布的连接柱、限位凸台与锁紧结构，通过圆周阵列命令保证各连接单元的位置度一致，还原弹性环耦合结构可补偿两轴相对偏移、缓冲吸振的结构特性。材质渲染阶段针对不同部件匹配对应材质属性：金属基体部分赋予抛光合金钢材质，调整金属粗糙度与反射参数，还原金属零件表面的机加工质感与金属光泽；柔性接触环部分赋予高弹性复合材质，调整漫反射与半透明参数，区分弹性部件与刚性金属部件的视觉差异；锁紧螺母与连接销部分赋予镀锌金属材质，通过细微的色泽差异区分不同功能的金属零件，提升模型的结构辨识度。结构设计上完整还原了该类耦合件的装配逻辑：两端轴套分别对接主动轴与从动轴，中间通过周向分布的多组弹性连接单元传递扭矩，当两轴出现径向、角向或轴向偏移时，弹性环可通过自身形变补偿偏移量，避免刚性连接带来的附加载荷，同时可吸收传动过程中的振动冲击，提升传动系统的运行稳定性。建模过程中对所有装配接触面做了贴合处理，无干涉错位问题，各零件可单独导出用于工程图生成或装配仿真，模型同时保留了完整的特征树，可根据实际传动需求调整轴孔直径、连接单元数量、弹性环刚度对应的尺寸参数，适配不同功率、不同转速的传动场景使用。渲染阶段采用影棚级布光方案，通过主光源、补光与环境光的搭配，突出金属零件的轮廓转折与材质质感，暗部保留足够细节展现内部连接结构，多角度渲染可清晰呈现耦合件的外部轮廓与内部连接关系，直观展示该柔性传动部件的工作原理与结构特点。
