带天线接口的手持工业控制器壳体结构

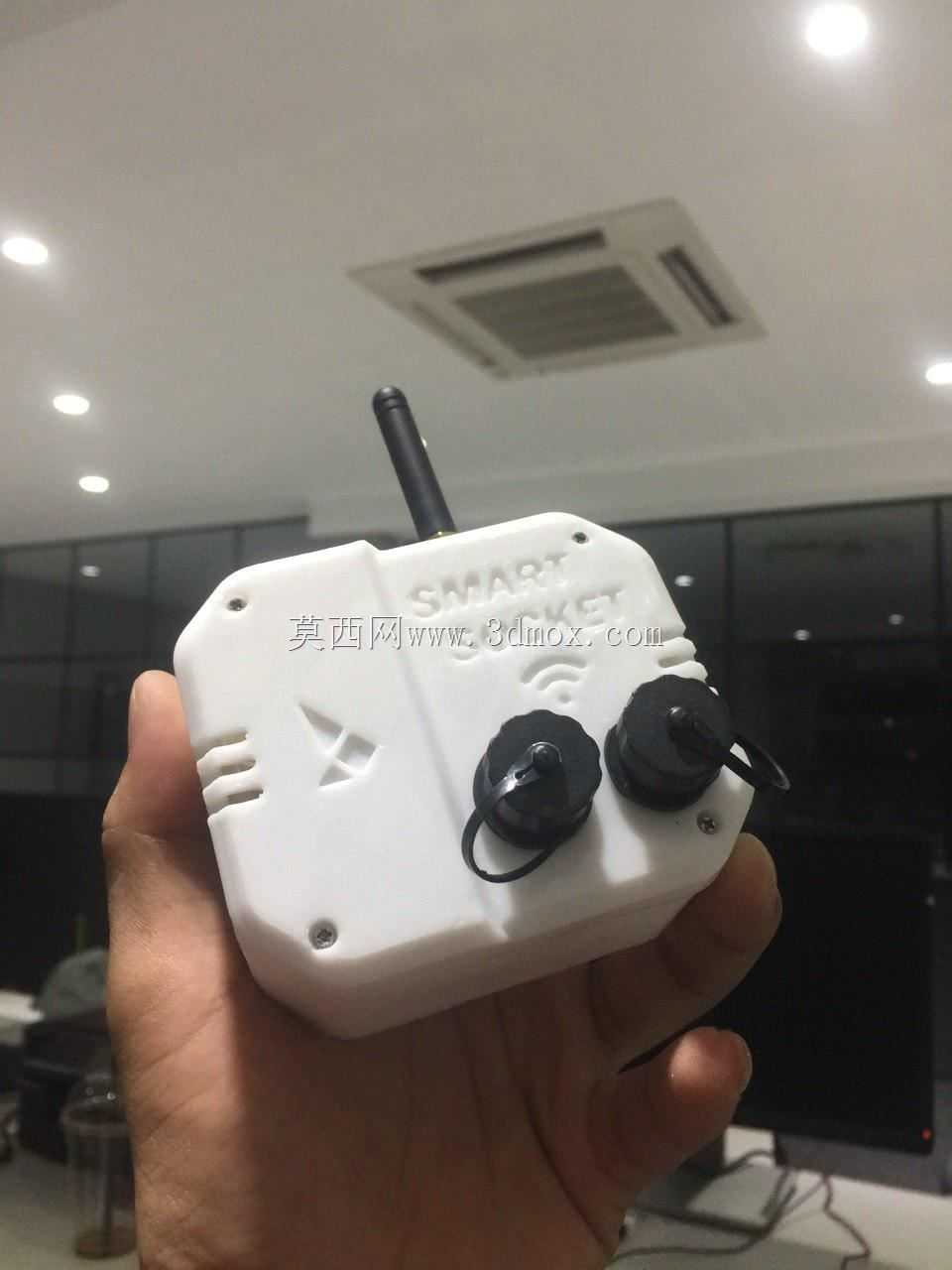

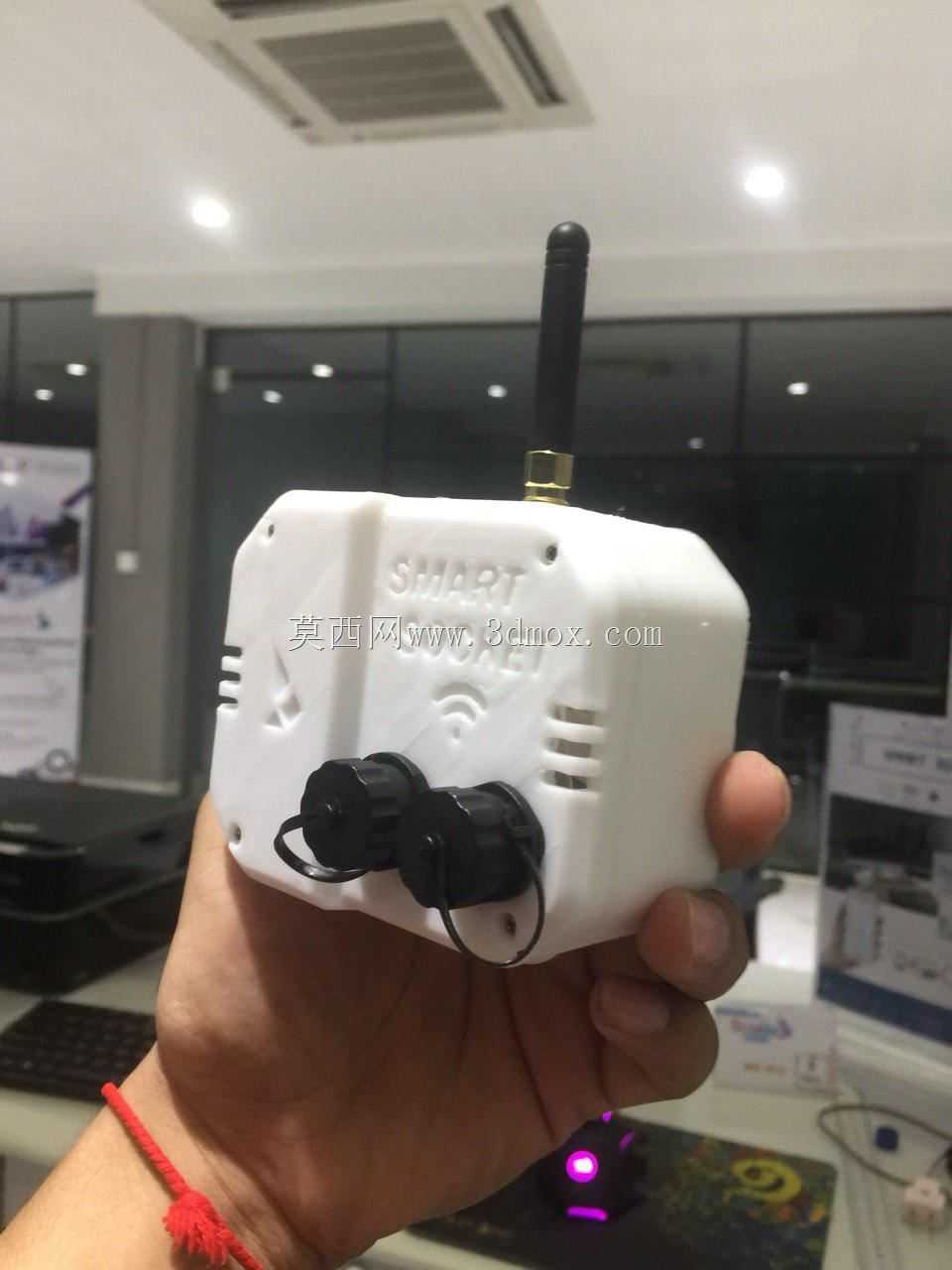

这款手持控制器壳体的设计，最初是面向工业现场无线遥控作业场景做的概念结构验证，覆盖车间起重设备遥控、小型自动化工位手动调试、户外作业装备近程操控这类需要人员手持操作、同时要和设备保持数米到数十米无线通讯的使用场景。做结构设计的时候首先要考虑手持握持的贴合度，壳体侧边做了适配成年人手掌虎口弧度的过渡圆角，不会出现硌手的问题，长时间握持操作也不会有明显的压痕，整体重量控制在单手握持无负担的区间，不会因为壳体过重导致操作疲劳。壳体顶部预留的天线安装座是标准的SMA接口固定位，做了加厚的安装凸台，避免天线受碰撞的时候连接座开裂，天线安装后不会和手部握持区域产生干涉，信号发射方向也不会被手掌遮挡，保证无线信号传输的稳定性。正面预留的两个防水接线端口是面向外接信号线或者充电线路的安装需求，端口周围做了下沉式的密封槽，可以适配标准的格兰头或者防水胶圈，达到基础的工业现场防泼溅、防粉尘侵入的要求，端口的固定柱做了加强筋连接到壳体内壁，插拔线材的时候不会出现柱体断裂的问题。壳体表面的散热槽是沿着内部电路板发热元件的排布位置开设的，槽宽控制在不会让大颗粒粉尘直接落入壳体内部的尺寸，同时保证内部热量可以顺着槽道自然对流散出，不需要额外加装散热风扇就能满足低功耗控制板的散热需求。壳体上的标识区域是做了微凹的沉台，后续可以通过丝印或者激光打标标注按键功能、设备编号，不会因为日常手持摩擦导致标识磨损脱落。上下壳的连接采用的是内藏式螺丝固定，螺丝孔位做了均匀排布，合壳之后的接缝均匀，错位量控制在0.1mm以内，既保证壳体的连接强度，也不会让螺丝外露影响外观和握持手感。安装边界方面，壳体内部预留的电路板安装柱高度是统一的，适配常规厚度的FR4控制板，安装柱上的铜螺母预装位可以直接压入M2铜螺母，方便电路板的螺丝固定，不需要额外做螺柱粘接；电池仓的位置预留了常规18650双电池的安装空间，周边做了电池限位筋，避免设备晃动的时候电池移位接触不良。考虑到工业现场可能的跌落场景，壳体四个边角都做了加厚的防撞结构，跌落的时候边角先接触受力，不会直接冲击到内部的电路板和接线端口，壳体壁厚做了均匀的2mm厚度，采用常用的ABS或者PC注塑材料就能满足强度要求，不会出现壁厚不均导致的注塑缩水问题。做这个壳体结构的时候，特意把所有的内部安装位都做了通用化设计，不需要额外修改结构就能适配不同功能的控制板，不管是做开关量输出的简易遥控，还是带模拟量调节的复杂控制器，都可以在这个壳体基础上调整内部的筋位布局，缩短新产品的结构开发周期。壳体侧面的防滑纹理是和壳体一体注塑的细筋条，手上沾有少量油污或者汗液的时候也能稳定握持，不会出现打滑脱手的问题。天线座的位置特意做了偏离壳体中心的设计，既不会影响内部电路板的元件排布，也能让天线保持竖直向上的最佳信号发射角度，不会因为壳体内部的金属元件遮挡导致信号衰减。接线端口的朝向是垂直于握持方向，外接的线材会顺着手掌下方延伸，不会弯折线材接口，也不会干扰手部的按键操作。
