带散热齿结构80mm孔径主轴安装支架

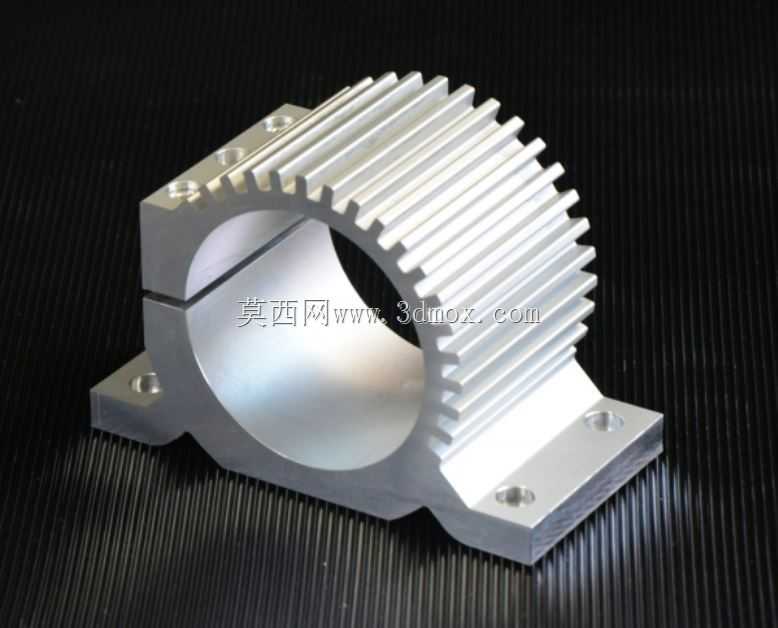

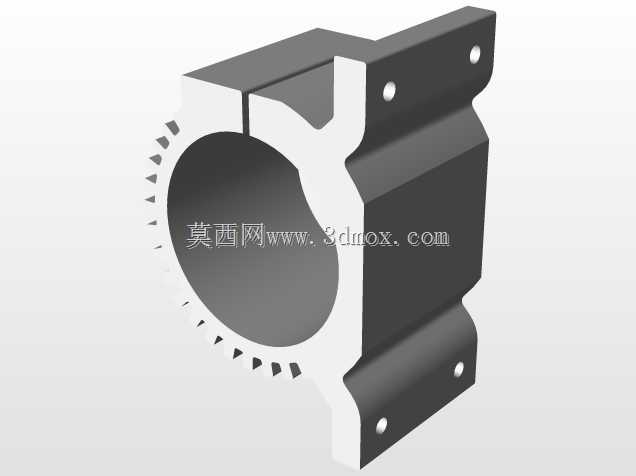

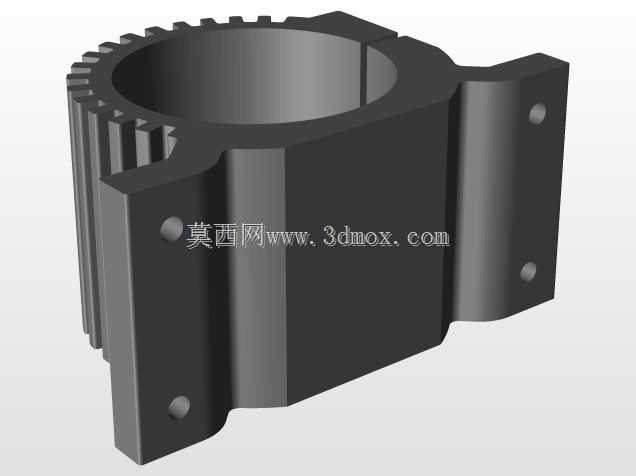

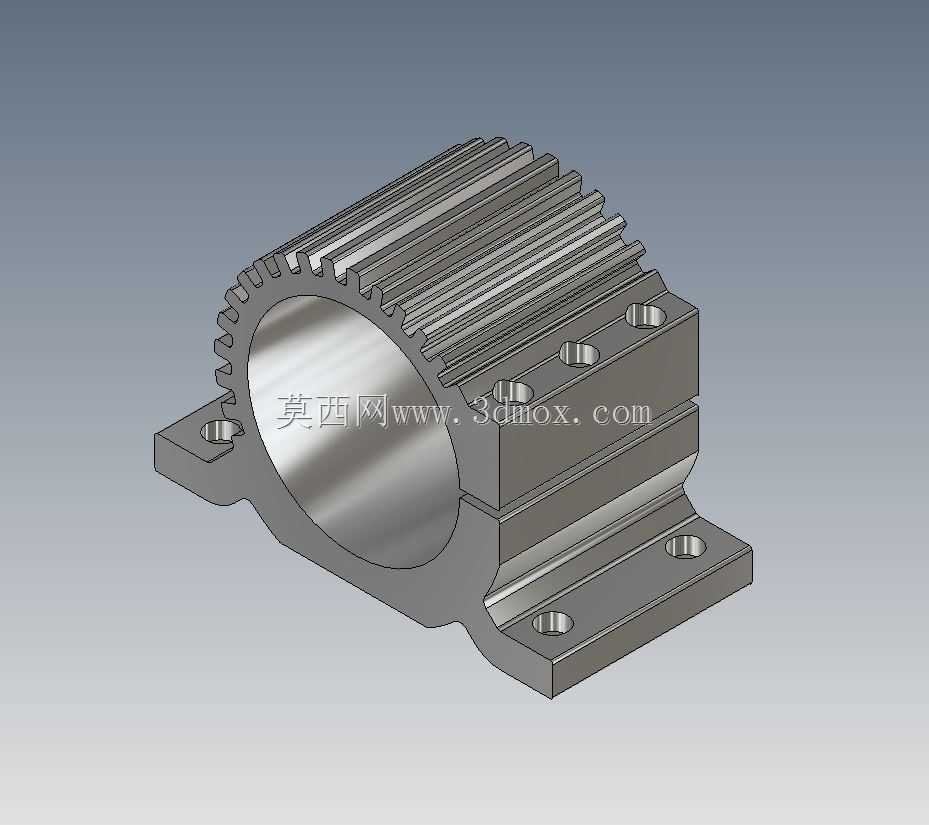

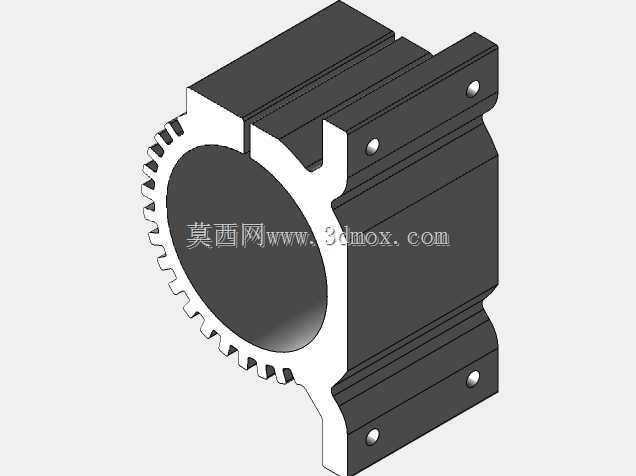

在数控加工、小型机电传动设备的布局设计中，主轴的固定支撑部件直接决定了传动端的运行稳定性，这款带集成散热结构的主轴安装支架，正是针对80mm外径主轴的安装需求开发的支撑构件。日常做小型雕刻机、桌面级数控铣床、精密排钻设备的结构布局时，经常会遇到主轴持续运行发热、常规抱箍式支架散热路径不足的问题，传统支架仅靠金属接触面传导热量，主轴长时间高转速运行时，热量容易在轴承位堆积，轻则造成轴承预紧力变化影响加工精度，重则加速润滑脂老化缩短主轴使用寿命，这款支架在设计时就把散热功能整合到了支撑结构本身，不需要额外加装散热环或者辅助风冷附件，就能通过自身结构扩大和空气的接触面积，带走主轴运行传递到支架上的热量。从结构细节来看，支架主体采用对开式抱合结构，下半部分和安装底板为一体化设计，上半部分通过锁紧螺栓实现对主轴的抱紧固定，这种结构相比整体式穿装的支架，安装时不需要从主轴端部穿入，能在主轴装配到设备的任意阶段完成支架的固定与位置调整，现场装配和后期维护的便利性更高。支架的安装底板两侧延伸出带安装孔的固定耳，安装孔位做了沉台设计，固定螺栓锁紧后螺栓头不会突出底板平面，能保证支架和设备安装面完全贴合，避免安装面存在间隙造成的支架受力变形、主轴同轴度偏差问题。支架外圆周方向均匀布置了平行的散热齿结构，这些散热齿和支架主体为一体化加工成型，不存在拼接间隙带来的热阻问题，主轴运行时产生的热量通过抱合接触面传递到支架主体后，能顺着散热齿快速扩散到周围空气中，齿片的间距和高度经过匹配设计，既保证了足够的散热面积，又不会因为齿片过薄造成支架整体刚性下降，毕竟作为主轴的支撑部件，结构刚性是第一优先级的设计指标，散热结构是在不削弱支撑强度的前提下做的功能集成。从安装边界尺寸来看，这款支架适配的主轴外径为80mm，抱合面的加工公差按照过渡配合设计，实际装配时既能保证主轴和支架内孔的贴合面积，又不会因为过盈量太大造成装配困难，锁紧螺栓采用内六角圆柱头螺钉，沿支架上半部分的结合面均匀布置，锁紧时的压紧力能均匀分布在整个抱合圆周上，不会出现局部应力集中造成的主轴外壁压痕或者抱紧力不均的问题。在实际设备选型应用中，这款支架可以用在小型数控雕刻机的高速电主轴固定、小型皮带传动主轴的支撑安装、甚至是部分需要轴向固定的大功率直流电机的安装场景，相比普通的铸造成型主轴座，这款支架的散热结构能让主轴在持续高负载运行时的外壳温度降低15%到20%左右，尤其适合封闭罩壳内部、空气流通性较差的设备安装场景，不需要额外预留风冷管路的布置空间，就能有效改善主轴的运行温度环境。做三维结构设计时，这个支架的建模逻辑也有不少值得参考的点，首先是主体结构的特征拆分，先绘制安装底板的轮廓草图，拉伸形成基础底座后，再绘制抱合部分的内外圆轮廓，拉伸形成支撑主体，之后在主体外圆周面上通过阵列特征生成均匀的散热齿，最后处理安装孔、螺栓过孔、沉台这些细节特征，建模过程中要注意散热齿的拔模角度和根部圆角处理，实际加工时这些细节能减少应力集中，提升零件的结构强度，避免设备运行过程中因为振动造成齿片根部开裂。另外支架的两个安装固定耳的位置，做了圆弧过渡的加强筋结构，连接底板和抱合主体的位置没有采用直角衔接，而是用大圆角过渡，这种设计能分散支架承受的主轴重量和运行振动带来的交变应力，长期运行也不会出现固定耳断裂的问题。在做设备整体布局校核时，要注意支架的整体外轮廓尺寸，尤其是散热齿部分的最大外径，要和设备内部的其他运动部件、护罩结构预留足够的安全间隙，避免设备运行时出现运动干涉，同时安装面的平面度要求要控制在合理范围内，如果安装面平面度超差，强行锁紧固定螺栓会造成支架内孔变形，出现主轴抱紧卡滞、转动阻力变大的问题，实际装配时建议在支架和设备安装面之间加装薄铜片调整间隙，保证支架锁紧后内孔的圆度符合主轴安装要求。
