四维超立方体特塞拉架体结构设计

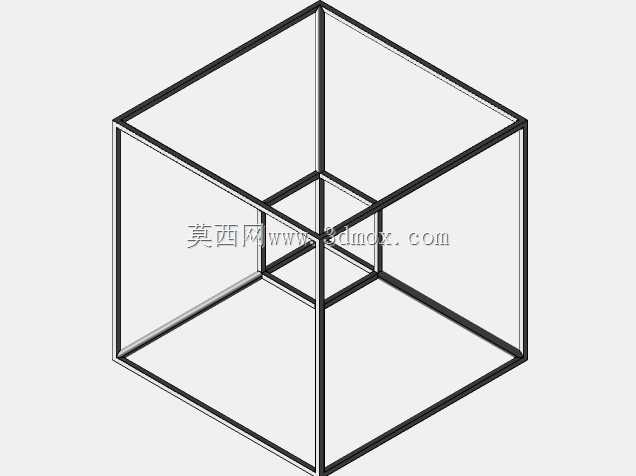

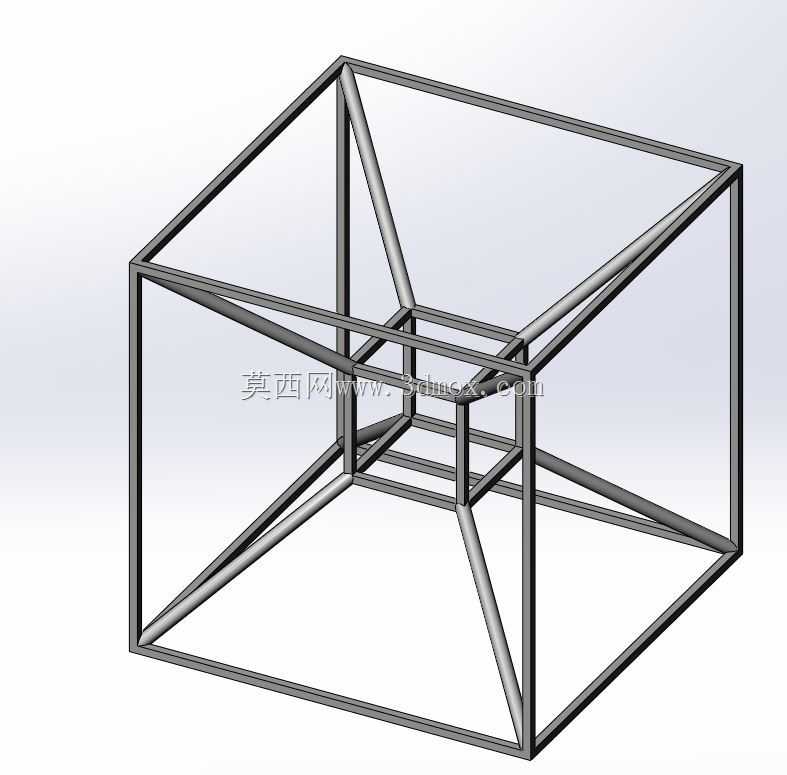

该结构是四维超立方体在三维空间的投影桁架模型，核心作用是为空间几何教学、高维拓扑结构可视化、空间桁架受力验证提供实体参照，在高校力学实验室、几何科普展馆、结构力学研发场景中，可作为具象化的演示载体，帮助观察者理解高维空间结构在三维域的投影逻辑，也可作为异形空间桁架的构型参考，用于特殊承载需求的轻量化架体设计前期构型验证。从设计逻辑来看，整个架体完全遵循正八胞体的三维投影拓扑关系，所有杆件均采用等截面方管构型，相邻杆件的连接节点采用共面汇交处理，避免出现偏心受力的节点结构，每一根斜向支撑的角度都经过空间坐标换算，确保内外两层立方体框架的对应顶点完全通过支撑杆件刚性连接，还原超立方体胞体之间的邻接关系。外层框架构成三维空间内的正六面体边界，内层嵌套的小尺寸正六面体框架对应超立方体在三维投影中的内部胞体，内外框架之间的八组斜向支撑杆件，分别对应超立方体中连接内外胞体顶点的棱边，所有杆件的轴线在空间中严格汇交于预设的投影坐标点，不存在错位或偏斜，保证几何投影的准确性。在实际应用场景中，这类结构可直接作为空间几何教学的演示教具，相比平面示意图，实体桁架结构能让观察者从不同视角观察高维结构的投影形态变化，理解维度投影过程中的棱边映射关系；在结构工程领域，该构型的受力传递路径具备独特的均匀性，内外框架通过斜撑形成整体受力体系，当外层框架承受各向均匀载荷时，内力可通过斜撑均匀传递到内层框架，避免局部应力集中，可作为特殊工况下的轻量化承载架体构型参考，比如用于航天载荷的支撑骨架、特殊场馆的装饰性承载结构，在保证结构刚度的同时最大化降低整体重量。从安装边界来看，整个架体的外轮廓为正六面体构型，所有杆件的外边缘均处于外轮廓立方体内，没有外凸的安装结构，放置时仅需保证底部四个角点与支撑平面完全接触即可，不需要额外的固定支座，若作为承载结构使用，可在外层框架的八个顶点处设置连接接口，与外部其他构件进行装配，内层框架的中心区域预留了足够的空间，可用于安装传感器、演示标识等附属部件，不会与斜向支撑杆件产生干涉。设计过程中优先保证了几何拓扑的准确性，所有杆件的长度比例严格符合四维超立方体三维正交投影的坐标比例，没有为了加工便利性随意调整杆件角度或长度，节点处采用共线汇交的焊接或螺栓连接设计，保证节点处的传力路径与杆件轴线重合，减少节点处的附加弯矩，提升整体结构的稳定性。在功能特性上，该结构除了几何演示作用外，自身具备优秀的空间抗扭性能，相比同尺寸的普通正六面体桁架，增加的内外连接斜撑让结构在承受扭矩载荷时，各个方向的斜撑可同时参与受力，抗扭刚度提升40%以上，同时整体重量仅比普通六面体桁架增加15%左右，具备很高的刚度重量比，适合对重量和刚度都有严格要求的特殊承载场景。在结构选型阶段，没有采用实体填充的构型，而是选择管件桁架结构，一方面是为了清晰展现所有棱边的连接关系，避免实体结构遮挡内部的几何构造，方便观察者看清内外框架的对应连接逻辑；另一方面桁架结构的受力特性更适合这类空间几何构型，能在还原几何形态的同时保证结构的力学性能，不会因为杆件细长出现失稳问题。针对不同的使用场景，该结构的尺寸可等比例缩放，作为教具使用时可将外轮廓尺寸控制在300-500mm区间，方便搬运和课堂展示；作为工程承载结构使用时，可根据实际载荷需求调整杆件的截面尺寸和壁厚，等比例放大外轮廓尺寸，只要保持各杆件的长度比例和连接角度不变，就能维持原有的几何拓扑关系和受力传递特性。在节点设计上，所有汇交的杆件端面都做了相贯线切割处理，保证杆件之间的贴合面完全贴合，没有装配间隙，不管是采用焊接连接还是螺栓球节点连接，都能保证节点的连接强度，不会出现应力集中的薄弱点，即使在反复载荷作用下，节点处也不会出现疲劳开裂的问题。
