带快锁手柄的悬臂安装式管路固定夹

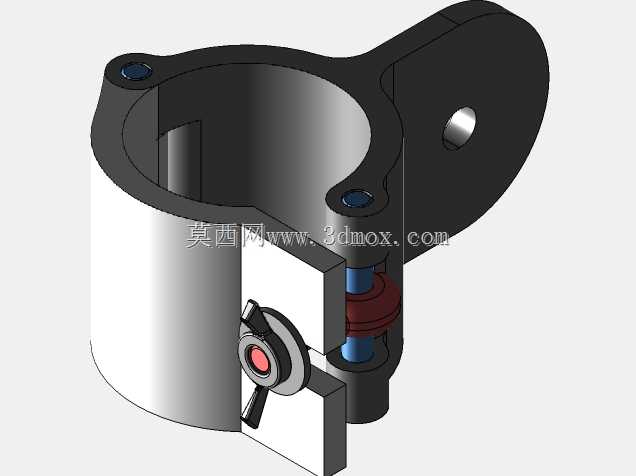

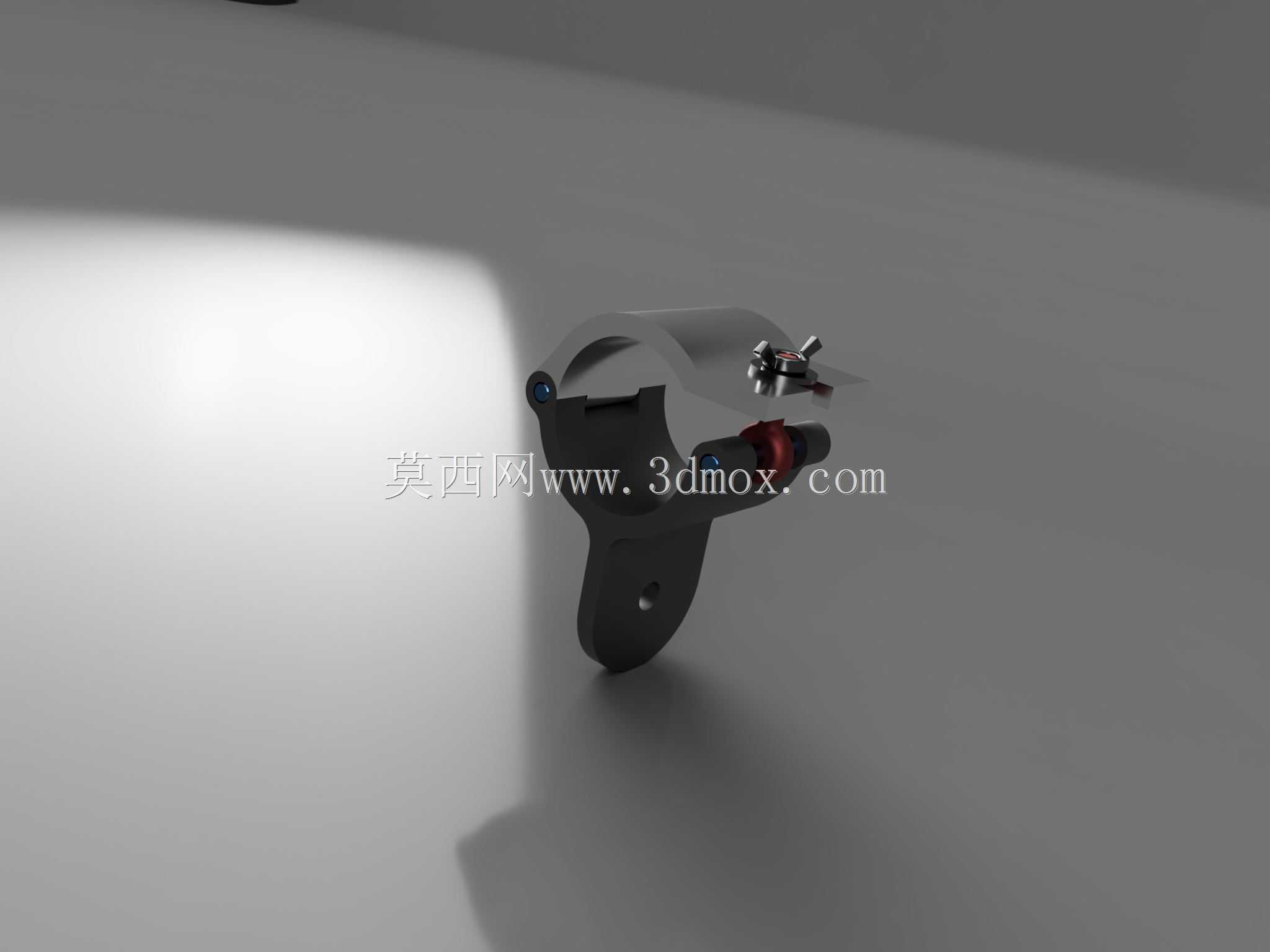

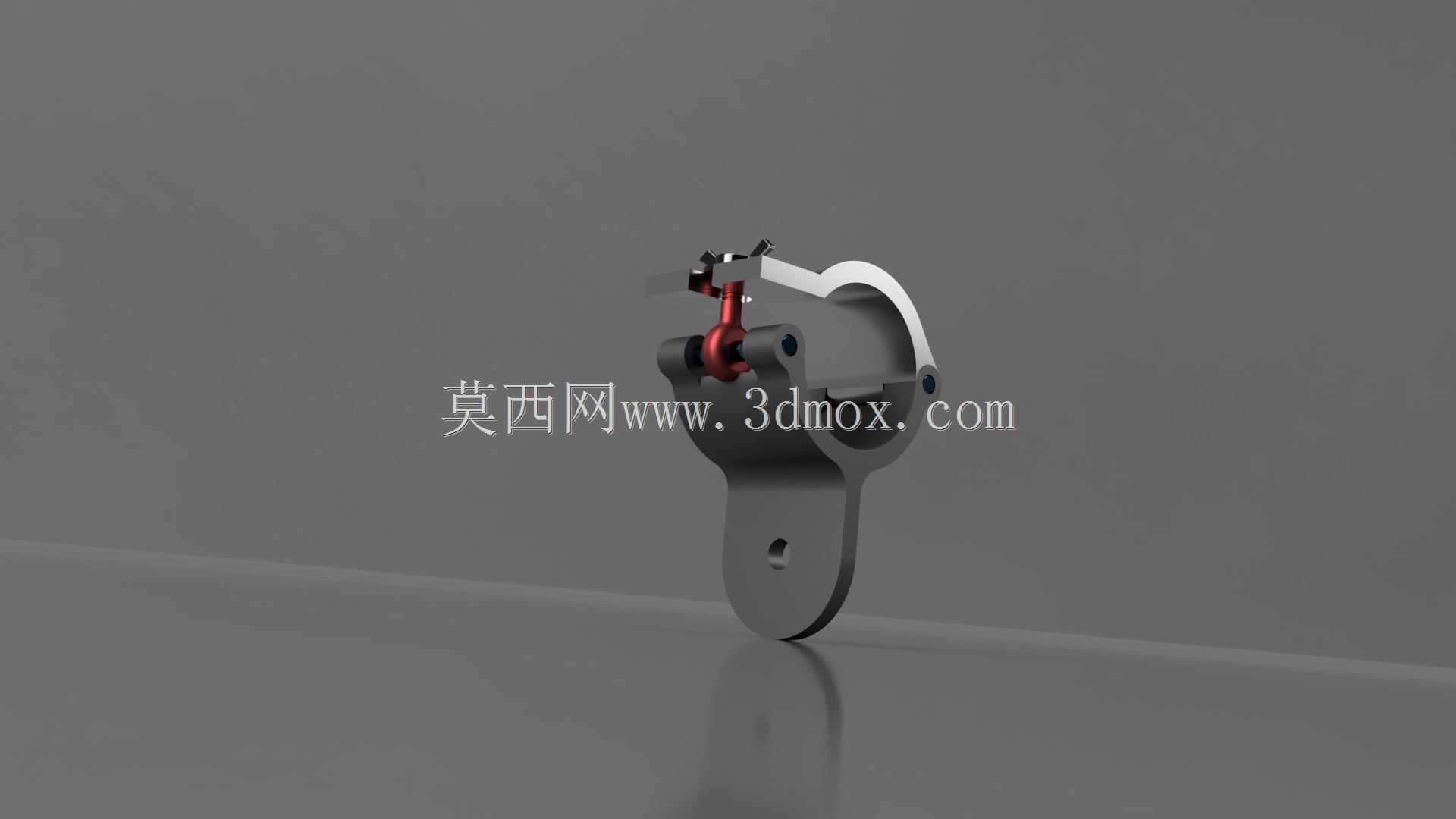

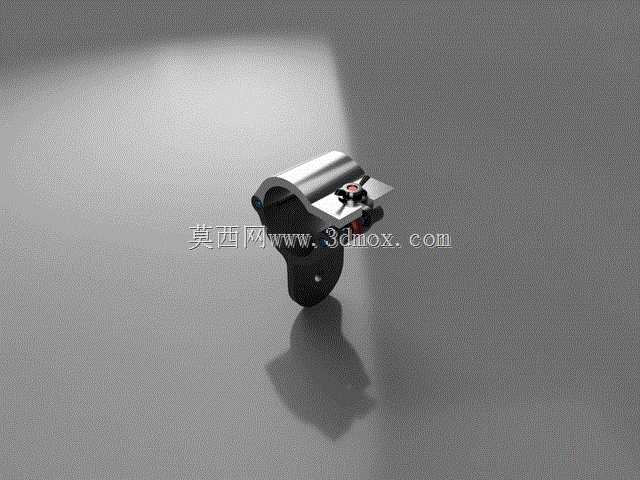

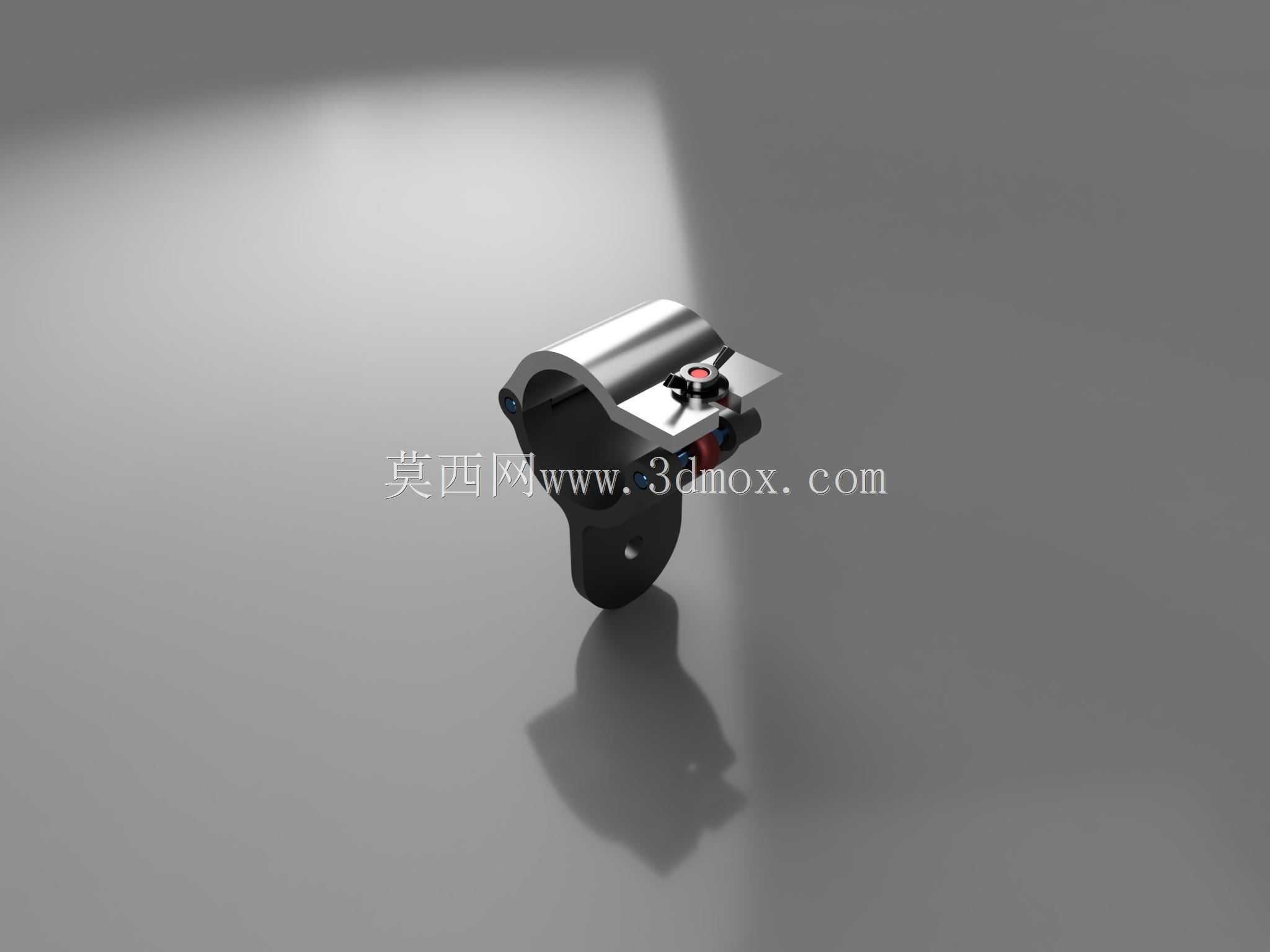

这款管夹主要面向工业现场的流体管路、气动管路以及轻型线缆管束的固定需求，在自动化生产线的气动回路排布、小型液压站的外置管路走线、设备悬臂的线缆收纳场景中都能适配，区别于传统螺栓锁紧的两片式管夹，它自带的凸轮快锁手柄能让现场运维人员无需额外工具，单手即可完成管路的装拆操作，在需要频繁调整管路走向、定期更换管路的运维场景下，能大幅降低装拆耗时。从结构设计逻辑来看，这款管夹采用分体式抱合结构，上半部分为圆弧抱合面，内侧做了适配圆管外壁的弧度处理，抱合边缘做了小尺寸倒角，避免装夹过程中刮伤管路外壁的防护层，下半部分为一体式安装基座，基座上预留了沉头安装孔，可直接通过螺栓固定在设备机架、悬臂型材或者安装墙板上，安装基座与上抱片之间通过尾部的铰接轴连接，前端通过凸轮锁紧手柄实现压紧，凸轮的压紧行程做了冗余设计，可适配一定外径公差范围内的圆管，无需针对微小的管径公差更换夹具体。在安装边界方面，这款管夹的抱合圆弧适配常规外径的轻型工业管路，安装基座的底面为全平面设计，无需额外加工安装沉台，直接贴合安装面即可完成固定，安装孔的孔距适配常规的轻型安装点位，不会与周边的其他紧固件产生干涉，抱合状态下夹体的整体外轮廓做了圆弧过渡，没有突出的尖锐棱角，在人员可触及的设备外露区域使用时，不会剐蹭操作人员的衣物或者皮肤。从实际使用的受力角度考量，夹体的铰接部位做了加厚处理，长期反复开合锁紧也不会出现铰接轴松脱或者夹体变形的问题，凸轮手柄的握持部位做了防滑纹理设计，即使操作人员手上沾有少量油污或者切削液，也能稳定施加锁紧力，不会出现打滑脱力的情况。在管路排布的实际应用中，这类快锁式管夹常被用在设备的活动悬臂部位，比如送料机构的悬臂气管固定、检测工位的冷却水管走线，这类场景下管路会随悬臂做小幅度的往复摆动，管夹的抱合力度足够避免管路在摆动过程中出现窜动、移位，同时快锁结构也方便在管路出现磨损时快速更换，不需要拆解周边的其他固定件。设计过程中针对夹体的受力变形量做了校核，在额定的夹持力下，抱合面的变形量控制在极小范围内，既不会因为夹持力过大夹扁薄壁的塑料气管或者液压软管，也不会因为夹持力不足导致管路在设备运行振动下出现松脱。夹体的整体外形做了紧凑化处理，在狭小的设备安装空间内也能布置，不会占用过多的走线空间，多个管夹并排布置时，相邻夹体之间的最小间距可以控制在很小的范围，适配密集走线的排布需求。和传统的喉箍、螺栓固定式管夹相比，这款结构的管夹在重复装拆的场景下优势明显，不会出现螺栓反复拧动导致的螺纹滑牙问题，凸轮锁紧的结构在多次重复使用后锁紧力也不会出现明显衰减，适合在需要频繁维护的设备走线上使用。在非金属管路的固定场景中，夹体的抱合面没有做硬质的滚花或者凸起，不会对PVC、PU这类软质管路的外壁造成压痕，长期夹持也不会导致管路出现局部凹陷影响介质流通，针对有一定减震需求的管路，还可以在抱合面内侧加装薄型橡胶垫，进一步提升夹持的稳定性，同时吸收设备运行传递到管路的振动，降低管路接头部位的疲劳损耗。
