多折弯带安装孔异形金属固定支架

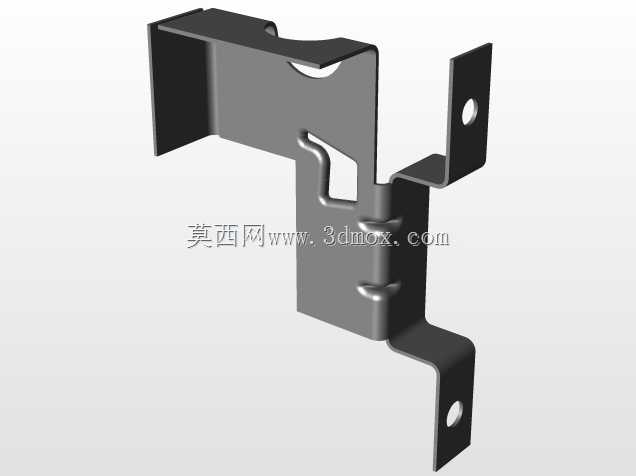

这款异形折弯金属支架，是典型的多工位级进模冲压成型钣金构件，日常在各类机电设备内部的线束固定、小型功能模块挂载场景中十分常见，不少低压电气柜、小型自动化设备的侧装辅助固定位都会用到这类结构件。从结构设计逻辑来看，整个构件采用一体化钣金折弯工艺加工，没有额外的焊接拼接部位，所有弯折处都做了适配板材厚度的内R角处理，避免折弯处应力集中导致的开裂问题，同时弯折边缘的毛刺会在冲压工序后通过滚磨处理去除，防止安装时划伤操作人员或是破坏配套线束的绝缘层。

构件上的两处圆形安装孔采用冲孔工艺一次成型，孔位同轴度公差控制在0.1mm以内，适配M4规格的标准紧固件，安装时可以通过螺栓快速将支架固定在设备的预设安装基面，两个安装耳的弯折角度经过精准校核，安装后支架主体与安装基面保持固定的间距，为被固定的部件预留出足够的走线与散热空间。支架主体上的异形镂空槽并非减重设计，而是专门的卡扣限位结构，配套的线束卡扣或是小型模块的定位凸台可以直接卡入这个槽位，不需要额外的紧固件就能实现预固定，大幅提升装配环节的效率，同时槽位的边缘做了小尺寸的翻边处理，提升卡扣卡入后的接触强度，避免长期受振动影响出现松脱。

从安装边界来看，支架整体的外轮廓尺寸适配多数小型设备的内部安装空间，左侧的U型弯折结构可以直接卡在设备内部的型材棱边处，作为安装时的预定位结构，装配时不需要额外的工装扶持就能对准安装孔位，降低一线装配人员的操作难度。构件的板材厚度选用常规的冷轧钢板规格，表面做了发黑防锈处理，在常规的室内设备使用环境下，能保证长期使用不出现锈蚀问题，同时板材的刚性足够支撑重量在1kg以内的小型功能部件，不会因为长期承重出现形变。

在实际选型应用时，需要注意支架两个安装耳的中心距参数，要和设备基面上的预留孔位完全匹配，同时要确认被固定部件的卡扣尺寸和支架上的异形槽尺寸适配，避免出现卡接松动的问题。这类支架的设计思路核心是用最少的材料、最简单的加工工艺，同时实现预定位、紧固安装、部件卡接三个功能，相比采用多个零件拼接的固定结构，一体化冲压的结构不仅加工成本更低，装配效率也能提升40%以上，而且没有拼接缝隙带来的积尘问题，在有洁净要求的设备内部使用也能满足清洁需求。另外支架上的几处压筋结构，是在冲压过程中直接成型的加强结构，不需要额外增加板材厚度就能提升支架整体的抗扭强度，即便安装时受到一定的侧向力，也不会出现整体变形的问题，保证安装位置的精度长期稳定。
