星型排布五缸径向活塞动力结构

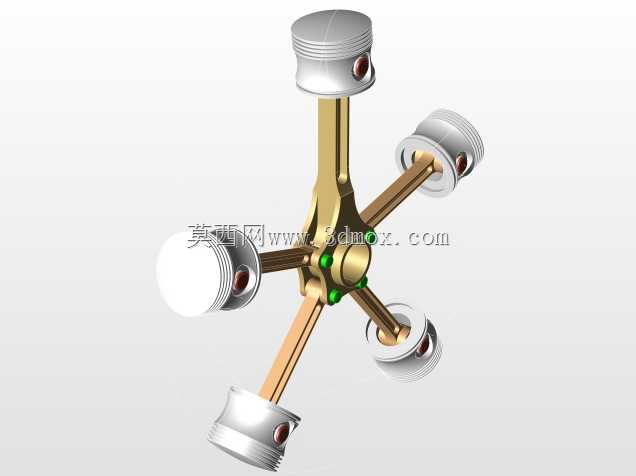

这类径向排布的多缸活塞动力结构，最早在航空活塞动力领域得到规模化应用，凭借周向均匀布置的气缸结构，能在较小的整机轮廓下实现更大的总排量，相比同排量直列排布动力单元，曲轴长度可缩短60%以上，整机重量也能得到有效控制，在早期轻型通航飞机、小型农业作业航空器上是主流动力配置，后续也逐步延伸到小型固定式动力机组、特种作业无人装备动力场景中。从结构功能来看，这套动力单元的核心逻辑是通过周向均布的五个活塞组件，将燃烧做功产生的往复直线运动，统一传递到中心的曲柄销位置，转化为曲轴的旋转扭矩输出，周向排布的方式让每个气缸的做功冲程可以按固定相位差依次触发，曲轴每旋转一周可完成多次做功，动力输出的平顺性远优于同缸数的直列结构，不需要额外加装大质量的平衡轴就能抵消大部分一阶往复惯性力，整机运转的振动幅度能控制在较低区间。设计过程中首先要确认的是各气缸的中心夹角，五缸结构采用72度的均匀周向夹角，这个角度能保证各缸做功间隔角完全均等，避免出现动力输出的脉冲波动，同时连杆组件的结构设计采用了关节式连杆排布，一个主连杆直接固定在曲柄销上，其余四个副连杆通过铰接销轴连接在主连杆的大端凸缘上，这种结构能避免多连杆在中心位置出现运动干涉，同时保证各个活塞的行程完全一致，不会出现各缸压缩比偏差过大的问题。活塞部分采用了常规的内燃机活塞结构，头部预留了三道环槽位置，分别对应两道气环和一道油环，保证气缸工作过程中的密封性，活塞销采用全浮式设计，能在工作过程中缓慢自转，均匀磨损提升使用寿命，裙部做了轻量化的镂空处理，在保证结构强度的前提下降低往复运动质量，减少惯性力带来的冲击。安装边界方面，这套结构的最大外轮廓由五个活塞的上止点位置决定，周向五个方向的最大尺寸完全一致，安装时可以采用中心法兰定位的方式，将曲轴输出端与负载端直接对接，不需要额外设计偏置的安装支架，整机的重心完全落在曲轴中心轴线上，运转时不会产生额外的偏置离心力，对安装基座的强度要求比直列动力单元更低。需要注意的是，这类径向结构的润滑系统设计与直列结构有明显区别，因为气缸呈放射状排布，不能依靠机油的重力自然回流到油底壳，需要采用压力润滑与独立回油通道结合的方式，保证每个气缸壁面、连杆铰接位置都能得到充分润滑，避免出现偏磨或者铰接点烧蚀的问题。另外在进排气布局上，周向排布的气缸可以采用环形布置的进排气总管，每个气缸的进排气路径长度基本一致，能保证各缸的进气效率均匀，不会出现远端气缸充气不足的问题，对于提升整机的动力一致性有明显帮助。在实际选型应用中，这类结构更适合对径向尺寸不敏感、但对轴向长度有严格限制的动力场景，比如小型涵道动力单元、紧凑型应急发电机组，相比同功率的直列发动机，轴向安装尺寸能压缩一半以上，非常适合布置在空间狭窄的设备舱内。建模过程中需要重点验证各连杆的运动包络，避免在曲轴旋转过程中相邻连杆出现碰撞干涉，同时要确认活塞在上止点和下止点位置时，与气缸盖、曲轴箱的间隙值，预留出足够的热膨胀余量，避免工作过程中出现活塞撞缸或者碰擦曲轴箱的问题，每个铰接销轴的位置都要做同轴度校验，保证运动过程中不会出现卡滞，连杆的截面采用工字型结构，在保证抗拉强度的前提下尽可能降低自身重量，减少往复运动带来的惯性负载。
