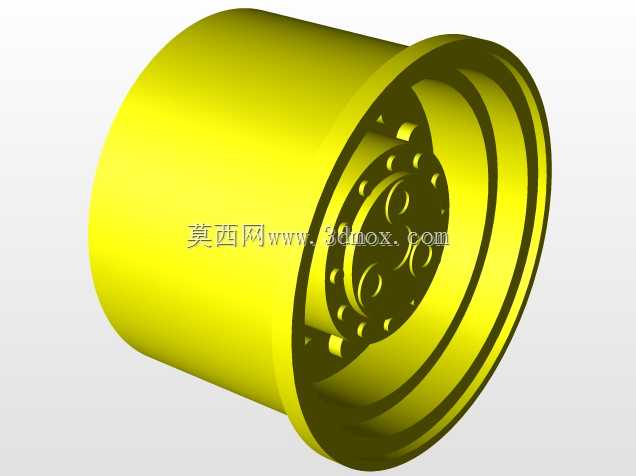

工程机械JCB轮毂轮辋结构设计

这款轮辋是适配JCB系列工程机械行走系统的核心承载部件，主要应用于挖掘装载机、小型越野叉车这类非道路移动工程设备的车轮总成，作业场景覆盖土石方转运、工地短驳、农牧场物料装卸等非铺装路面工况，需要同时承受设备整备质量、作业载荷冲击以及复杂路面带来的交变应力。从实际使用需求出发，这类轮辋和乘用车轮辋的设计逻辑有本质区别，非道路设备的作业环境里经常会遇到碎石磕碰、路肩冲击、重载偏载的情况，所以整体结构采用了深槽式等截面轮缘设计，轮缘部位做了加厚过渡处理，避免轮胎拆装或者受侧向冲击时出现轮缘变形、开裂的问题。设计过程中首先要匹配对应规格的工程轮胎，轮辋的胎圈座角度、轮缘高度、槽底深度都严格贴合对应层级越野工程胎的安装尺寸，保证轮胎充气后胎圈和轮辋能够紧密贴合，不会在大扭矩输出、急转向或者轮胎缺气碾压时出现胎圈脱滑的故障。轮辐和轮辋本体的连接部位采用了圆弧过渡结构，没有直角应力集中区域，安装孔位围绕中心轴呈圆周均布，孔位的分布圆直径、螺栓孔孔径都严格匹配对应车桥的轮毂法兰安装尺寸，安装端面的平面度公差控制在合理范围，保证装配后轮辋的端面跳动、径向跳动满足使用要求，避免设备行驶过程中出现车轮抖动、轮胎偏磨的问题。从结构功能来看，轮辋的筒身段主要承担轮胎的支撑定位，内侧的轮辐集成了螺栓安装座，中心预留的通孔用于避让车桥的轴头结构，同时也能在装配时起到定位导向的作用，安装孔周围做了局部加厚处理，用来分散螺栓紧固时的压应力以及行驶过程中传递的驱动扭矩，避免孔位周围出现应力开裂。考虑到工程机械经常需要在泥泞、多尘的环境下作业，轮辋的外露表面没有设计多余的凹槽或者易积尘的结构，日常清理维护时可以直接冲掉附着的泥土，不会出现泥沙长期积存导致的局部腐蚀问题。设计时还兼顾了轮胎拆装的便利性，深槽结构的尺寸足够让轮胎胎圈顺利落入槽内，方便现场维修人员在没有专用大型拆胎设备的情况下完成轮胎更换，适配工地野外作业的维修条件。在承载能力的匹配上，整体壁厚的选择经过载荷校核，能够满足设备额定载荷下1.5倍的冲击载荷冗余，轮辋和轮辐的连接区域采用全周焊接的结构形式，焊缝位置避开了最大应力截面，防止长期交变载荷下焊缝出现疲劳开裂。安装边界方面，轮辋的轴向宽度、偏距都和原车桥的轮距参数匹配，装配后不会和车桥的转向节、制动鼓以及车架的挡泥板部件发生运动干涉，转向到极限角度时也预留了足够的安全间隙，同时轮辋的中心孔和车桥轴头的配合间隙控制在合理范围，既方便装配对位，又不会因为间隙过大导致车轮转动时的同轴度偏差。这类轮辋在实际使用中还要考虑和制动系统的散热匹配，轮辐上的安装孔间隙可以形成自然的通风通道，设备行驶过程中气流可以顺着孔位流过制动鼓表面，带走制动产生的热量，避免长下坡或者频繁制动时出现制动过热衰退的问题。和普通公路车辆的轮辋相比，这款结构没有做多余的轻量化镂空，因为非道路作业的可靠性优先级远高于轻量化需求，厚实的整体结构可以抵御工地常见的石块撞击、硬物刮蹭，即使出现轻微的外力变形，也不会直接导致轮辋失效漏气，能够支持设备完成应急作业后再进场维修。
