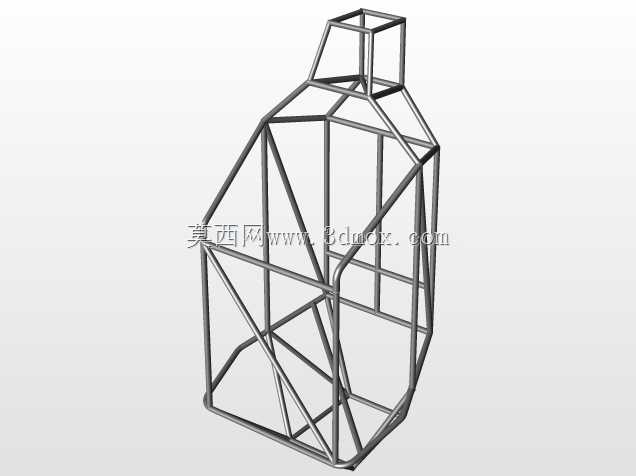

钢管焊接式赛车防滚笼框架结构设计

这套钢管桁架式框架结构，核心应用于场地竞速类赛车的乘员舱安全防护领域，是赛车整车结构中承担碰撞吸能、乘员生存空间保障、整车刚度承载的核心部件。从实际使用场景来看，该结构需要在车辆发生高速翻滚、侧向碰撞、正面撞击时，通过自身管材的塑性变形吸收冲击能量，同时保证框架围合的乘员舱区域不发生超过阈值的侵入变形，避免驾乘人员受到挤压伤害，同时该框架也是赛车整车其他系统的安装基体，动力总成、悬挂系统、座椅、覆盖件都需要依托该框架完成定位安装。

从设计思路层面，这套框架采用了空间桁架结构形式，所有管材连接节点均采用相贯线焊接设计，避免了搭接焊带来的应力集中问题，整体结构的力流传递路径经过多轮优化：主环结构位于乘员肩部后方，采用整根弯管成型，避免拼接焊缝出现在主受力路径上；前环结构围绕仪表台区域布置，与主环之间通过多根斜向支撑管连接，形成多个稳定的三角形受力单元，在车辆发生正面碰撞时，冲击力可以通过前斜撑快速分散到主环及两侧门槛梁结构上，避免局部受力过大出现弯折。侧边防撞结构采用了双层纵梁设计，外侧纵梁承担侧向碰撞的第一级吸能作用，内侧纵梁与斜撑组成的桁架单元将侧向力传递到整车前后端结构，减少侧向碰撞时的舱内侵入量。顶部结构采用了多根横纵支撑管组合的形式，在车辆发生翻滚顶部承压时，能够将顶部载荷快速分散到前后主环及侧围结构上，避免顶部塌陷。

从功能特性来看，这套框架在设计时兼顾了刚度与轻量化需求，所有管材的规格选型根据不同位置的受力大小匹配：主环、前后斜撑等主受力路径采用大壁厚高强度钢管，次要支撑结构采用稍薄的管材，在保证整体抗扭、抗弯刚度满足赛事规则要求的前提下，尽可能降低结构自重，减少整车整备质量，提升赛车的动力响应表现。框架的乘员舱区域预留了足够的安装边界，能够适配不同规格的赛车座椅、多点式安全带、防滚架护板的安装，所有安装点位都预留了对应的焊接螺母安装位，不需要后期在主结构上打孔破坏管材强度。框架前部预留了动力总成、转向系统的安装接口，后部预留了悬挂摇臂、减震器的安装支点，两侧门槛位置预留了侧裙、车身覆盖件的安装孔位，能够直接作为整车装配的核心基体使用。

从安装边界与尺寸设计来看，这套框架的整体宽度适配常规赛事要求的车身宽度范围，高度满足佩戴头盔后的乘员头部安全间隙要求，前后长度能够覆盖从车头减震器安装点到车尾后悬挂安装点的距离，不需要额外加长或截断管材即可适配多数中小型场地赛车的车身尺寸。框架底部的纵梁设计为平直结构，方便在底盘上布置燃油箱、冷却管路、线束等部件，同时底部的横向支撑管能够为底盘护板提供安装支撑，在车辆行驶在非铺装路面时避免底盘部件被碎石磕碰损坏。所有管材的弯曲半径都经过统一设计，适配常规弯管机的加工参数，不需要定制特殊的弯管模具即可完成加工，降低了生产制造的难度与成本。在焊接工艺要求上，所有节点都要求采用满焊工艺，焊后进行应力退火处理，避免焊接应力集中导致的结构开裂问题，关键受力节点还可以增加加强衬片，进一步提升节点的连接强度，满足高强度赛事使用下的结构可靠性要求。
