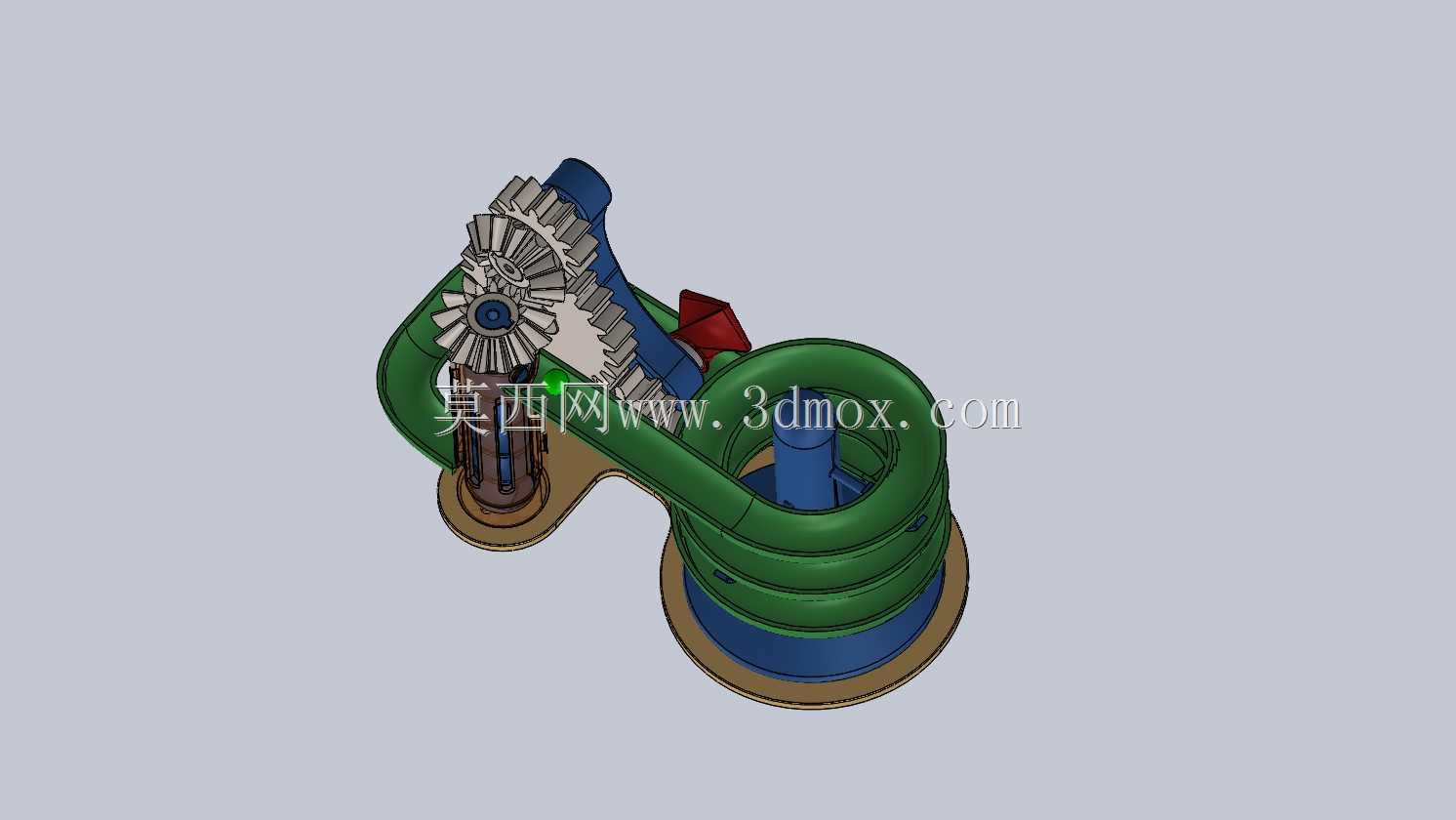

齿轮传动螺旋轨道弹珠输送装置

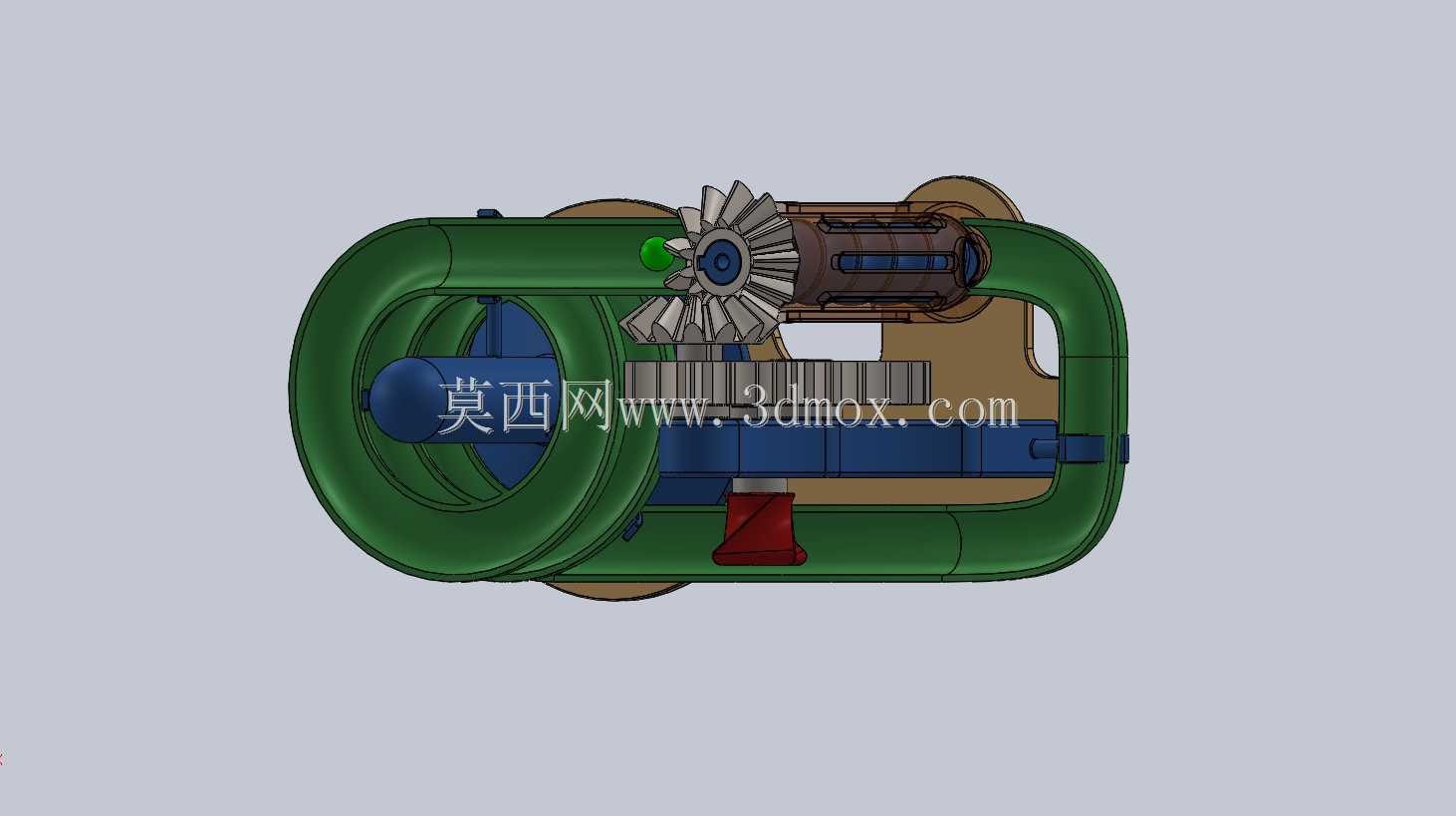

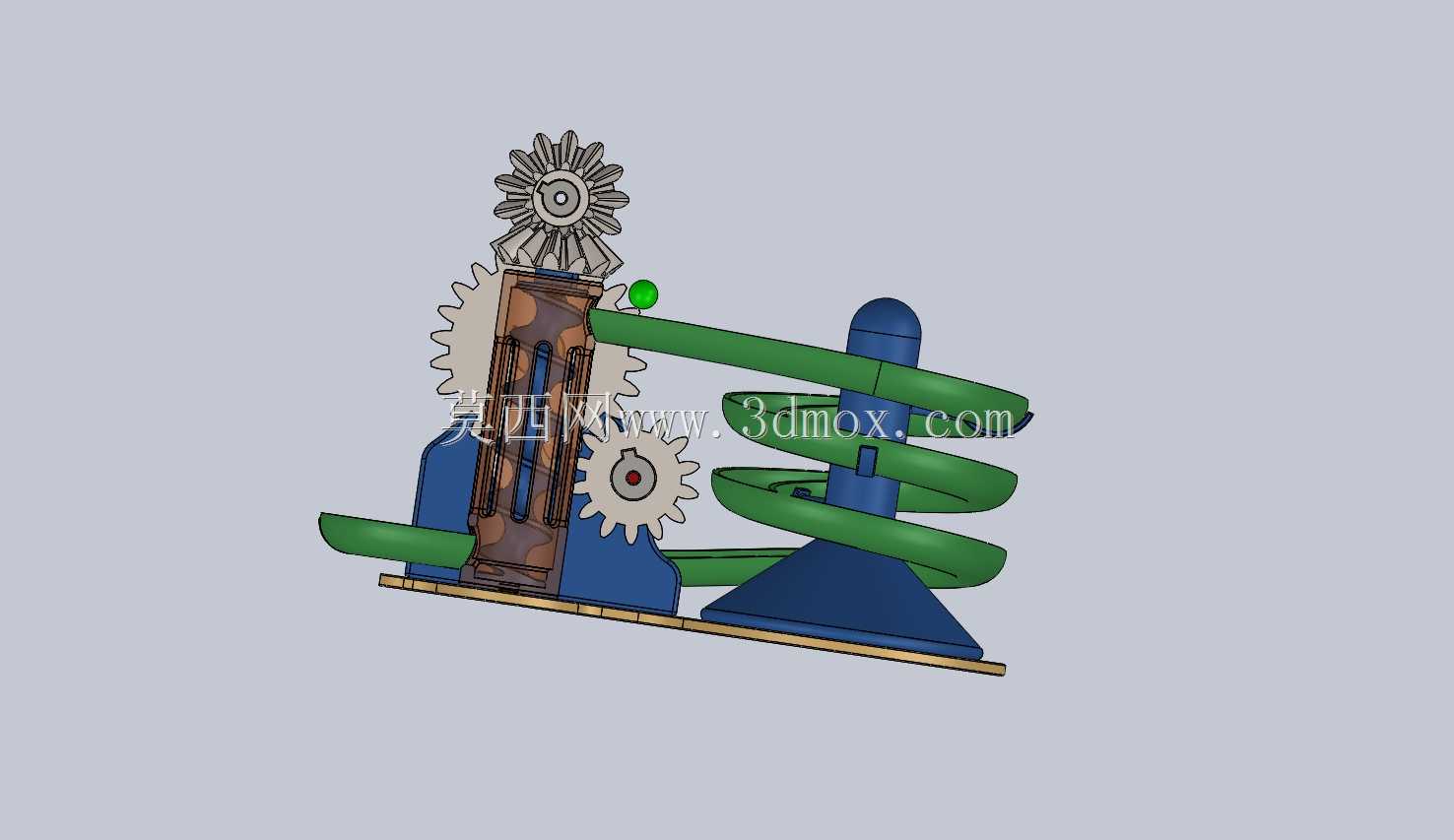

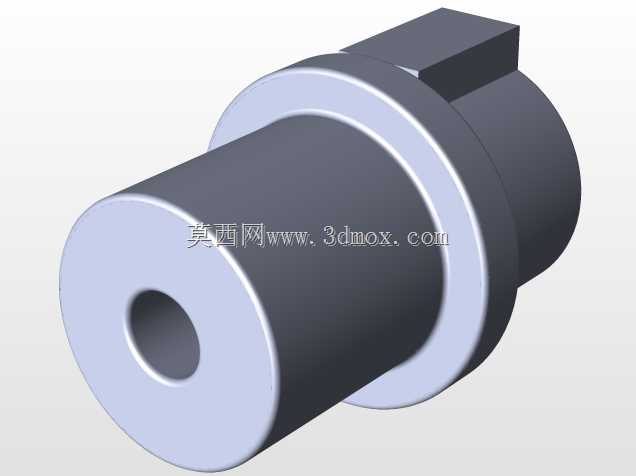

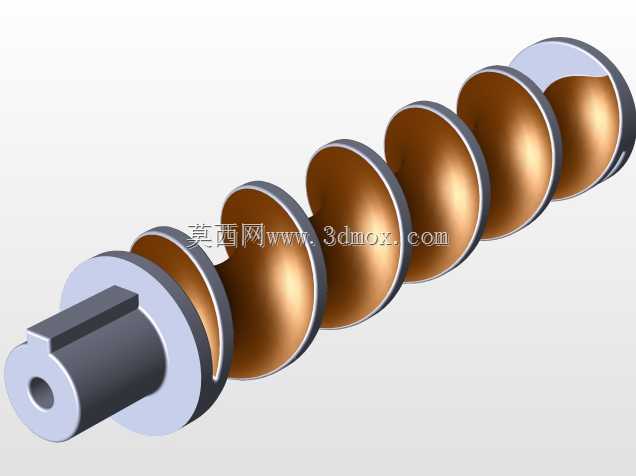

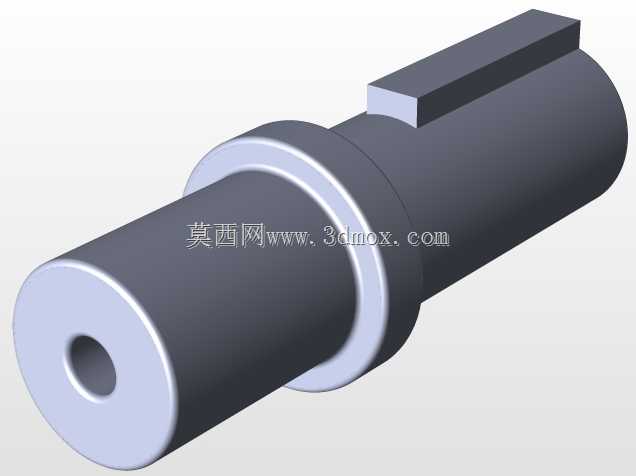

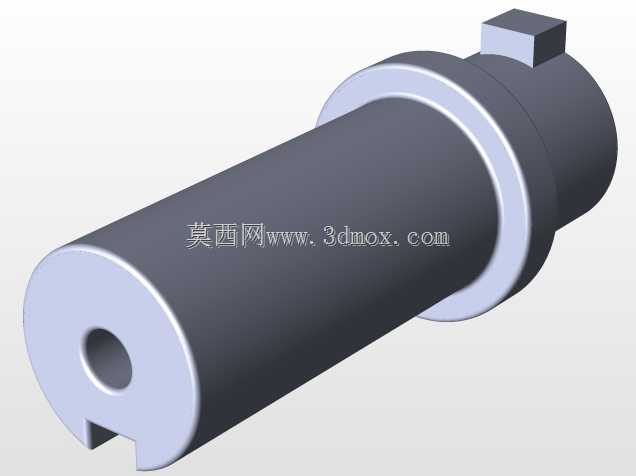

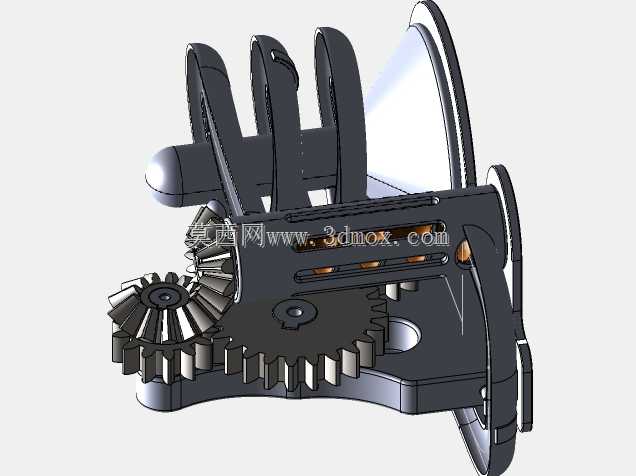

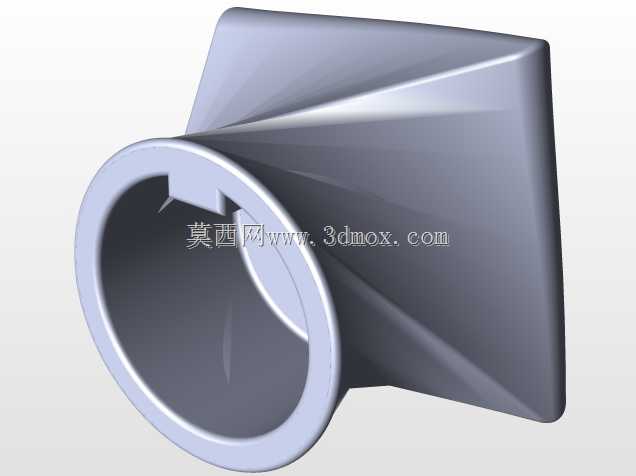

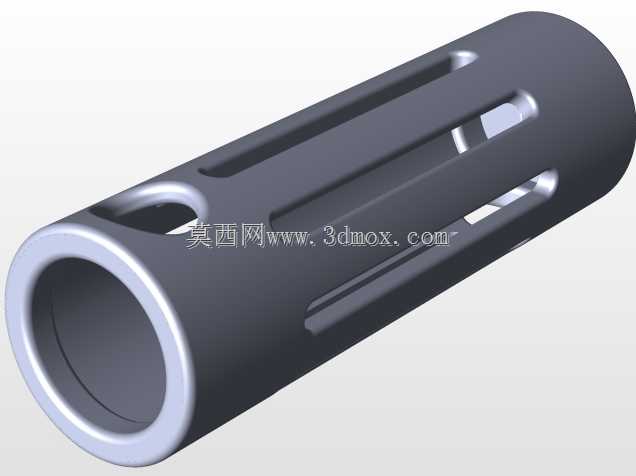

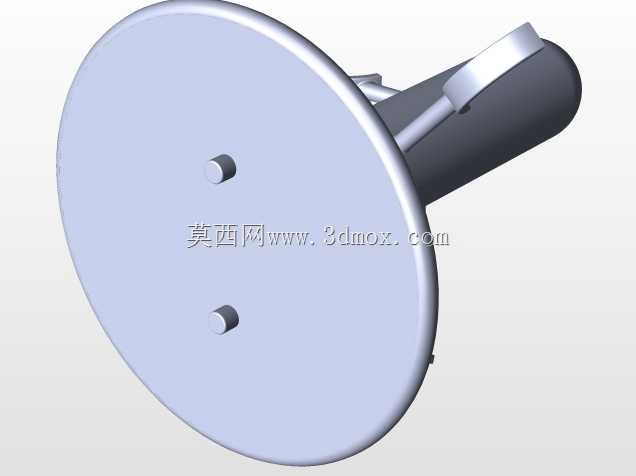

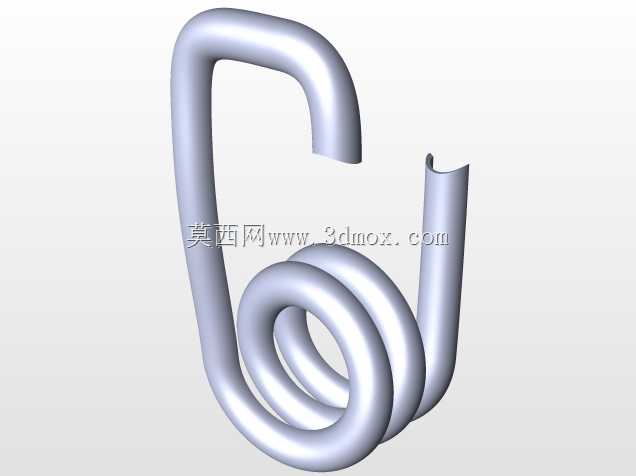

这套机械结构核心依托齿轮啮合传动完成动力传递，搭配螺旋上升轨道实现小尺寸球体的循环输送，常应用于科普教具展示、桌面趣味机械摆件、自动化小工件分拣输送的原理验证场景。从实际功能来看，动力输入端连接主动齿轮后，通过不同齿数齿轮的啮合配比完成转速与扭矩的转换，带动螺旋轨道匀速转动，球体从轨道低位入口进入后，顺着螺旋导槽逐步抬升，到达顶部出料位置后沿倾斜滑道滑落至齿轮组侧的抬升结构入口，完成整个循环输送流程，整套机构无需额外的气动或电控元件辅助，纯机械结构即可实现连续运转。设计过程中首先确定了球体的运行直径参数，以此为基准推导螺旋轨道的导程、槽宽与螺旋升角，确保球体在轨道内滚动时不会出现卡滞、滑落的情况，螺旋轨道的中心支撑轴采用同轴度公差严格控制的阶梯轴设计，底部与传动齿轮组的输出端刚性连接，保证转动过程中轨道的径向跳动量控制在允许范围内，避免球体运行时出现脱轨问题。齿轮组的排布采用了三级啮合布局，主动小齿轮带动中间大齿轮完成一级减速，中间齿轮同轴连接的小齿轮再带动顶部的从动齿轮，既满足了螺旋轨道所需的低转速大扭矩输出要求，也通过齿轮的错落排布让整体结构的视觉层次更丰富，齿轮的齿形采用标准渐开线圆柱直齿设计，啮合间隙控制在0.1mm到0.2mm之间，既保证传动顺畅无卡滞，也避免间隙过大导致的传动回差问题。安装边界方面，整套结构的底部采用平板式安装基座，基座上预留了齿轮轴的安装定位孔与螺旋支撑座的固定螺纹孔，所有轴类零件的安装孔位同轴度公差控制在0.05mm以内，基座底部做了平面度处理，确保放置在水平台面时不会出现晃动，整体结构的横向宽度不超过螺旋轨道的最大外径，纵向长度覆盖齿轮组与螺旋轨道的总跨度，高度方向从基座底面到顶部齿轮的最高点预留了足够的安全间隙，避免运转时球体从顶部脱出掉落。倾斜滑道的安装角度经过反复验证，采用15度的倾斜角设计，既保证球体依靠自身重力可以顺畅滑落，也不会因为角度过大导致球体冲出滑道，滑道末端与齿轮侧的抬升结构入口做了导向收口设计，确保球体可以精准进入抬升工位，不会出现掉料问题。整套结构的所有运动部件都做了运动干涉校验，齿轮转动时不会与螺旋轨道、支撑座发生碰撞，螺旋轨道转动时与固定滑道之间预留了1mm的安全间隙，避免长期运转磨损后出现刮蹭问题。在科普展示场景中，这套结构可以直观展示齿轮传动的减速原理、螺旋输送的工作逻辑以及重力在机械结构中的应用，参观者可以直观看到动力从输入端到执行端的整个传递过程，以及球体在轨道内的完整运行循环；在桌面摆件场景中，搭配低速驱动电机即可实现长时间连续运转，整体结构的运行噪音控制在较低水平，不会对周边环境造成干扰；在原理验证场景中，这套结构的螺旋输送逻辑可以直接迁移到小尺寸工件的上料机构设计中，通过调整轨道尺寸与齿轮传动比，即可适配不同规格小零件的输送需求。结构的支撑件采用了分体式装配设计，齿轮组的支撑立板与螺旋轨道的底部支撑座都通过螺栓固定在底部基座上，拆装维护时可以单独拆卸某一部件，无需对整个结构进行拆解，降低了后期维护的难度。齿轮与轴的连接采用平键周向固定搭配轴端挡圈轴向固定的方式，保证传动过程中齿轮不会出现周向打滑或轴向窜动的问题，螺旋轨道与中心轴的连接采用卡槽式固定，方便后期更换不同导程的轨道来测试不同的输送效率。
