带凹坑纹理的运动类高尔夫球体造型

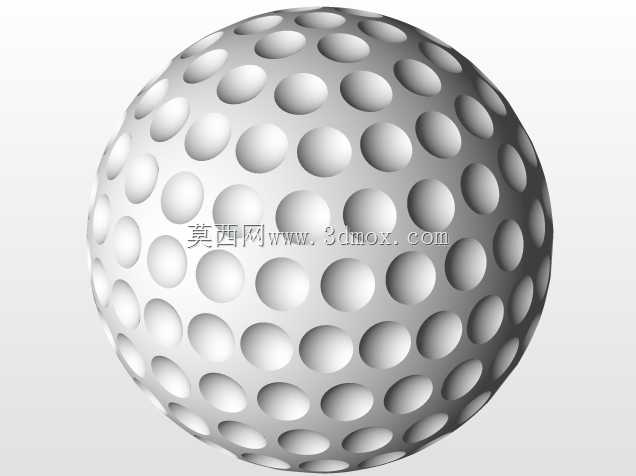

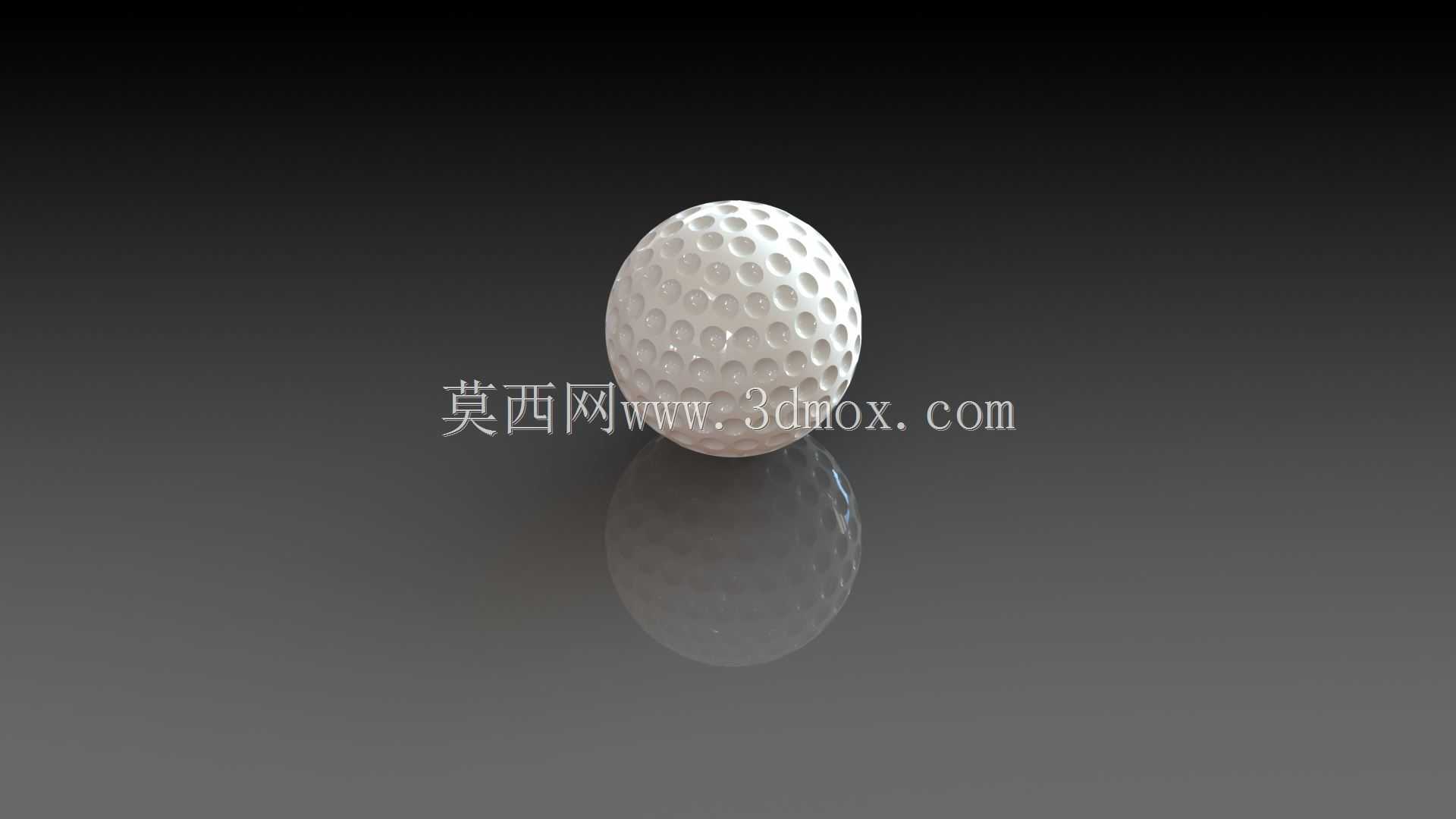

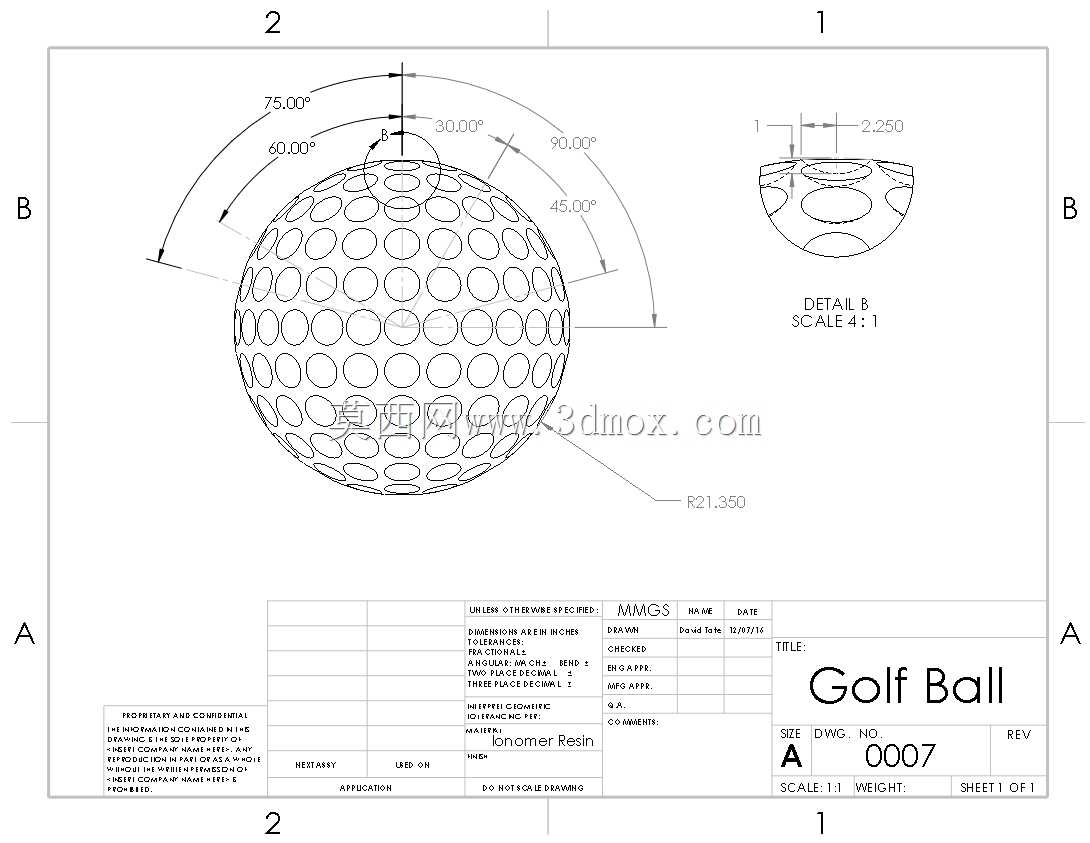

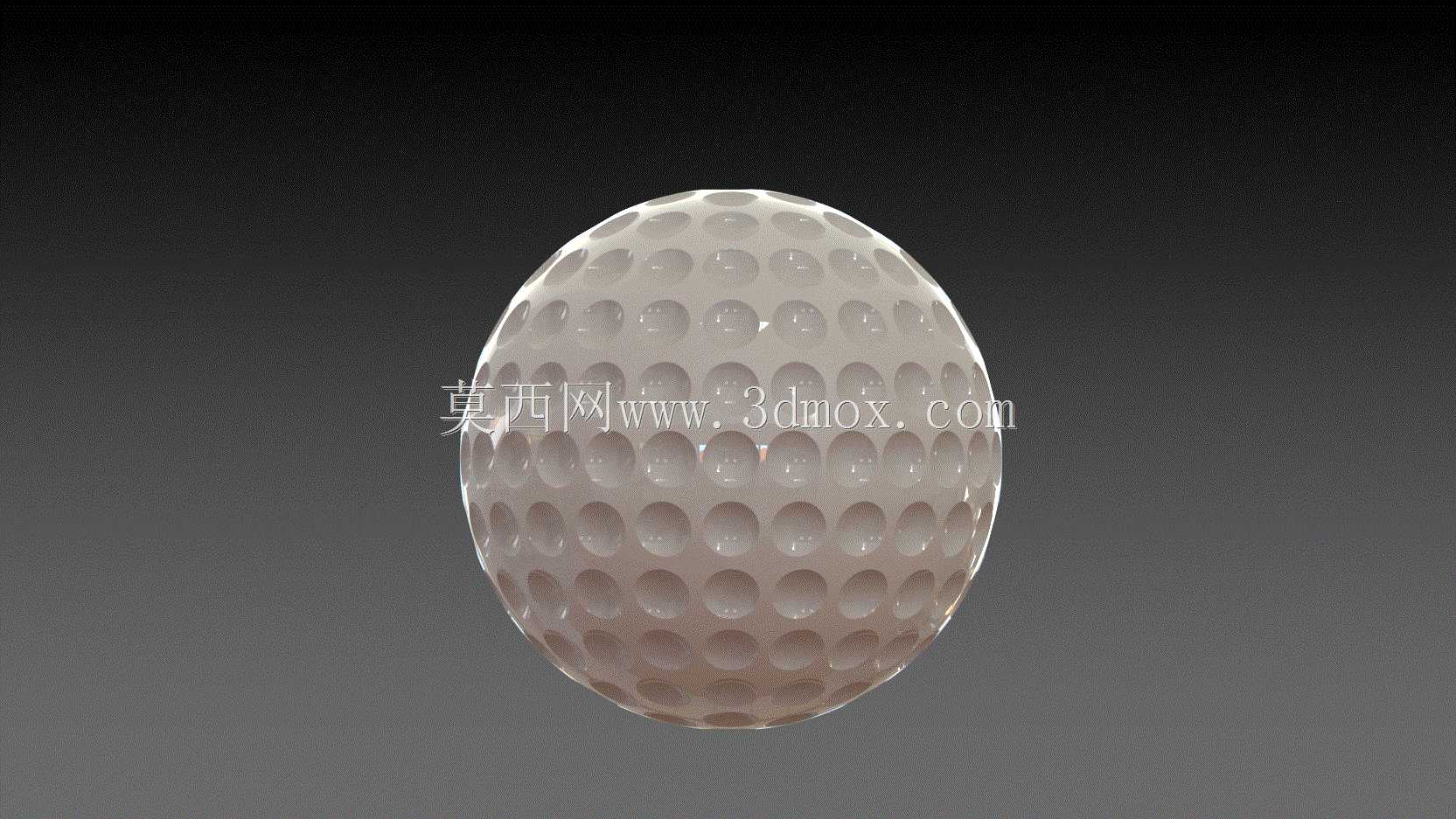

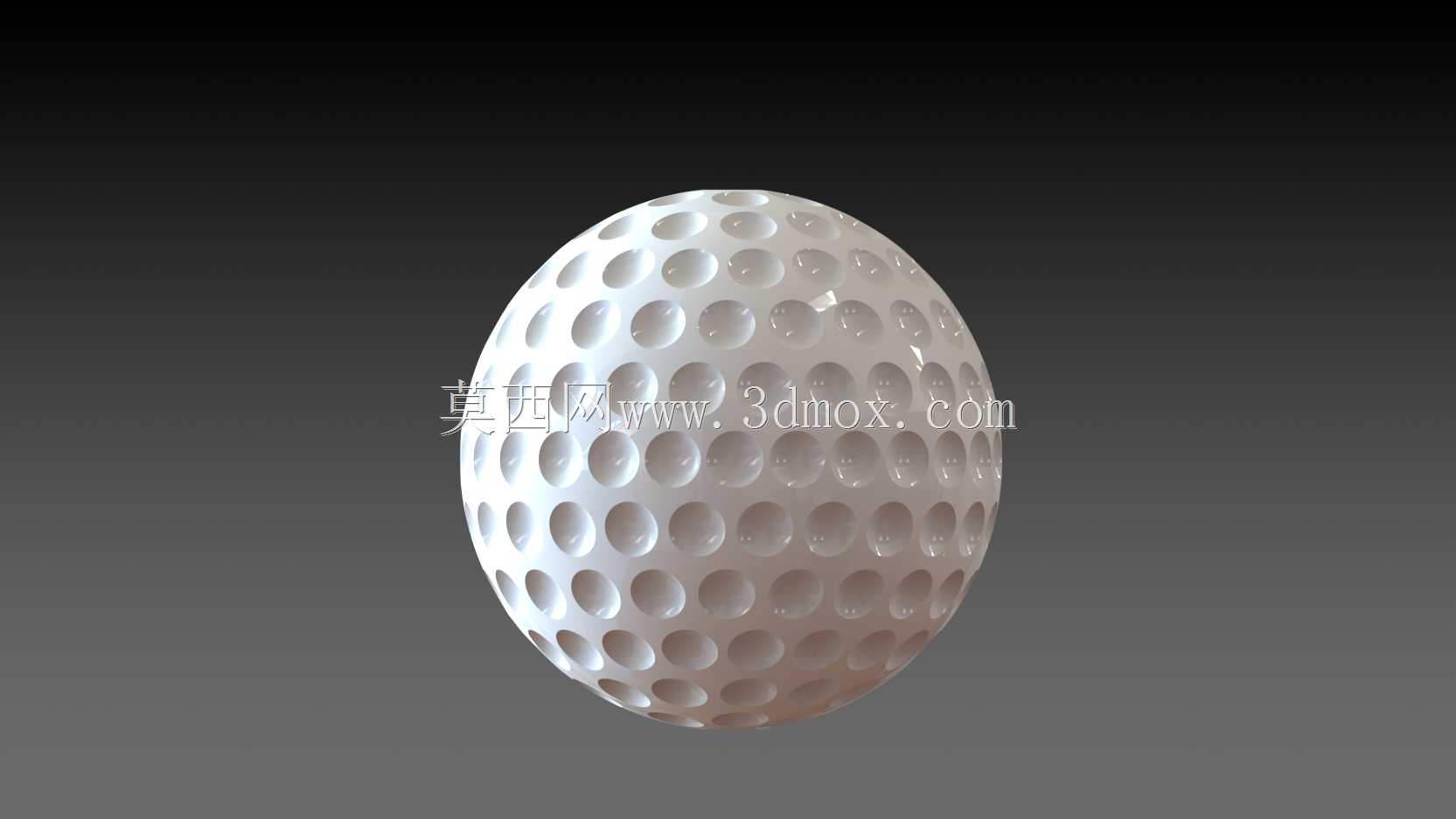

日常做体育用品结构验证时，常需要还原高尔夫球的真实外形做空气动力学仿真，这个模型刚好能覆盖这类场景的使用需求。不同于光面球体，高尔夫球表面的凹坑结构是核心功能设计点，建模时首先要确定球面凹坑的排布逻辑，采用正二十面体细分后的球面顶点作为凹坑中心基准，能保证所有凹坑在球面上分布均匀，不会出现局部疏密不均的问题，这一点和实际工业生产中的高尔夫球模具分型逻辑完全匹配。从实际用途来看，这类球体模型不仅可以用于高尔夫运动相关的器材研发，还能作为流体力学教学的典型案例，验证凹坑结构对降低空气阻力、提升飞行稳定性的作用，很多高校的机械专业做流场分析课程设计时，都会选用这类结构作为仿真对象。设计过程中要注意凹坑的深度与球面直径的比例，常规量产高尔夫球的凹坑深度控制在0.25mm左右，球面整体直径保持42.67mm的赛事标准尺寸，建模时先做基础球体，再通过阵列切除的方式生成单个凹坑特征，之后沿球面法线方向完成全周阵列，过程中要反复检查凹坑边缘与球面的过渡圆角，避免出现尖锐棱边，否则不仅不符合实际产品的工艺要求，做有限元分析或者流场仿真时也容易出现网格畸变的问题。很多新手建模时容易忽略凹坑的排布对称性，导致球体做旋转仿真时出现质量偏心的问题，这个模型在设计时就规避了这类问题，所有凹坑沿三个正交中心轴对称分布，球体的质心完全与几何中心重合，满足动力学仿真对模型质量属性的要求。从安装边界的角度来说，如果是做高尔夫球发球装置、捡球设备的结构设计，这个球体的外形尺寸可以直接作为配合基准，用来验证拨球轮、球道的间隙尺寸，不需要额外调整外形参数，比如设计自动发球机的落球通道时，通道内径只要比球体直径大1-2mm，就能保证球体顺利滚落不会卡滞，配合模型的精确外形可以直接做干涉检查，省去反复测量实物尺寸的步骤。另外球面的凹坑纹理也可以作为外观设计的参考，很多文创产品、装饰摆件也会借鉴高尔夫球的表面纹理做防滑或者视觉效果设计，这个模型的凹坑特征参数化程度高，可以直接调整凹坑的直径、深度参数，快速衍生出不同纹理密度的球体造型，适配不同的使用场景。做渲染展示时，这个模型的曲面连续性达到G2级别，凹坑与球面的过渡自然，不会出现曲面折痕，不管是做产品宣传图还是装配场景的可视化展示，都能呈现出真实的产品质感。实际工程应用中，很多做高尔夫练习器材的企业，在设计球杆击打测试装置时，也需要用到精确的高尔夫球模型来模拟碰撞过程，这个模型的曲面精度足够支撑碰撞仿真的接触设置，不会因为曲面缝隙或者重叠导致仿真计算不收敛。建模时没有采用过度简化的处理方式，每一个凹坑特征都保留了完整的几何参数，后续如果要调整凹坑的数量、排布方式，只需要修改阵列的基准参数就能快速迭代，不需要重新绘制基础曲面，对于结构设计人员来说，这类参数化模型的复用性远高于非参的扫描模型，能大幅缩短前期设计的建模周期。
