带安装孔槽型接地连接构件结构设计

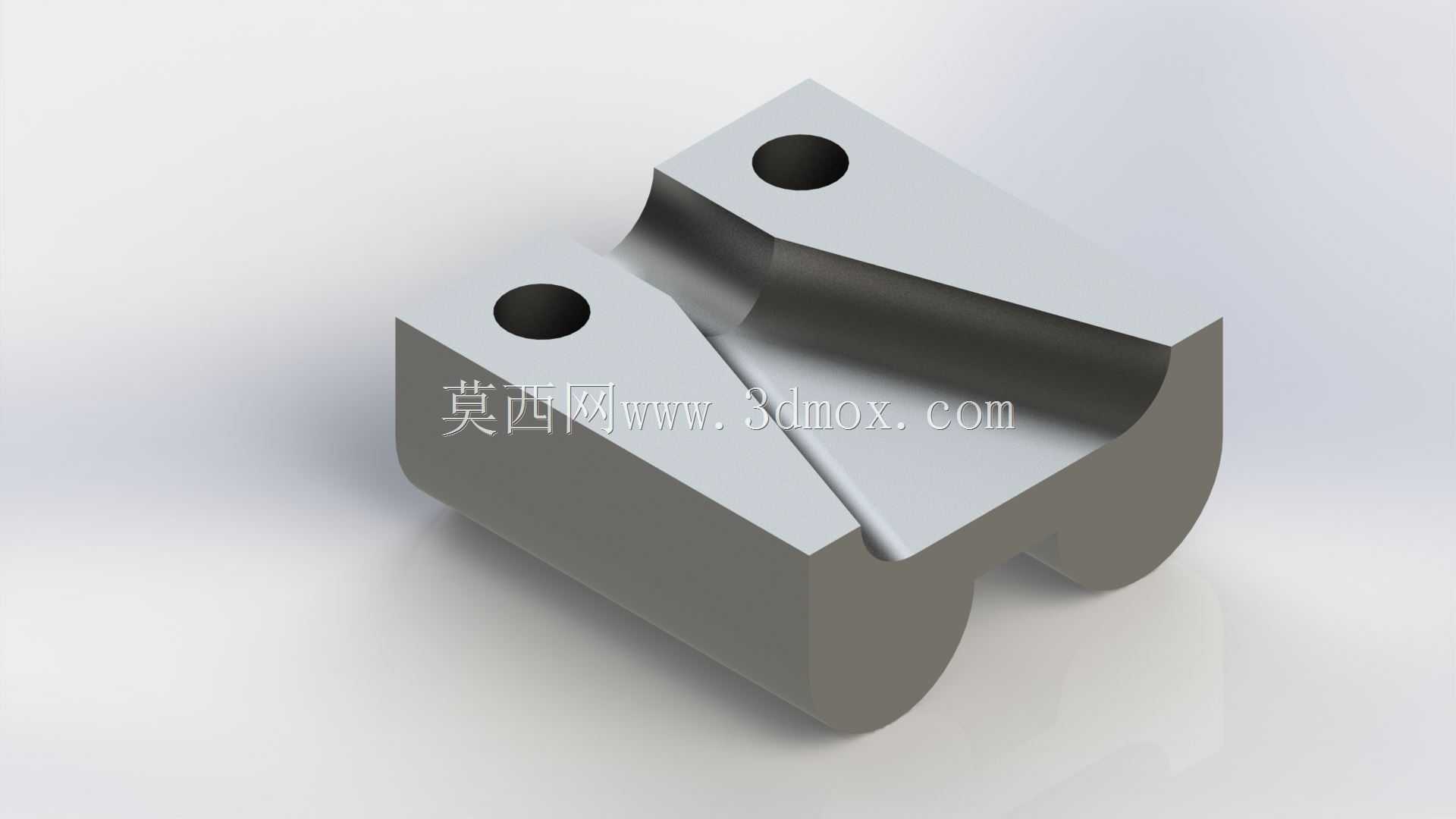

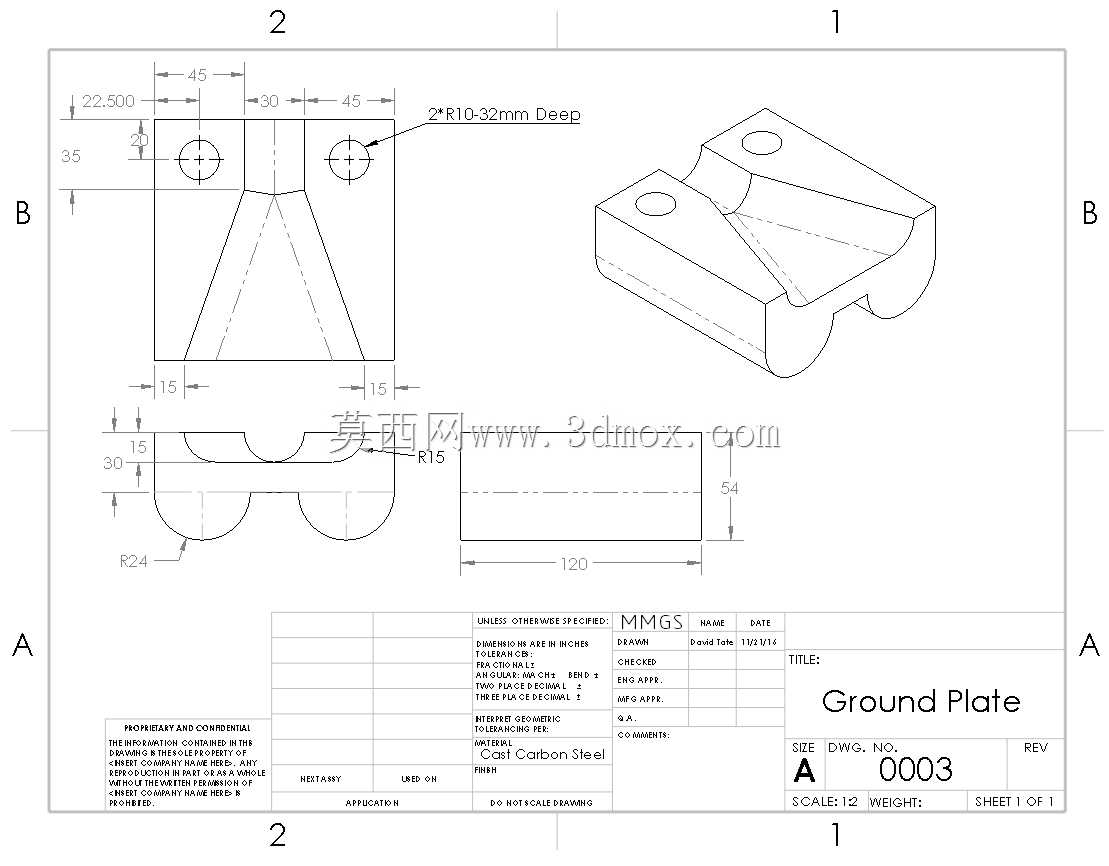

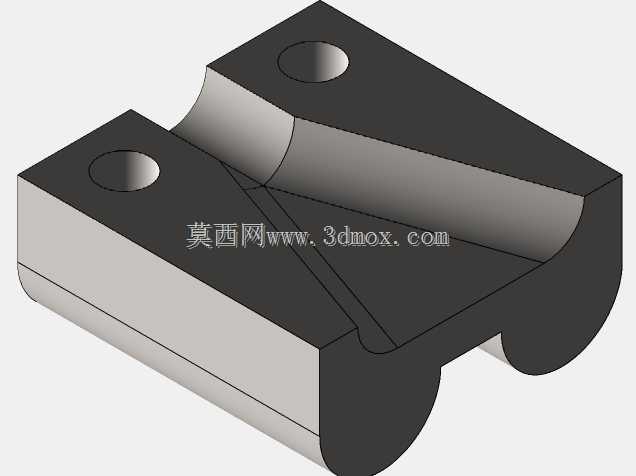

这类带双安装孔的槽型接地构件，常应用在高低压配电柜内部、工业设备机架接地点位、通讯基站设备安装面的导电连接场景中，核心作用是实现设备金属壳体与接地排之间的可靠导通，将设备运行过程中产生的漏电流、静电电荷快速导入接地网，避免设备外壳带电引发人员触电风险，同时也能在雷击浪涌冲击时提供低阻抗泄放路径，保护内部电子元器件不被过电压击穿。从实际使用场景来看，这类构件的安装面需要和设备壳体的安装基准面完全贴合，不能出现翘曲、间隙，否则会增大接触电阻，导致接地导通性能不达标，因此设计时两个安装孔的孔位同轴度、安装平面的平面度都有明确公差要求，通常安装面平面度控制在0.05mm以内，孔位位置度公差不超过0.1mm，保证安装时螺栓锁紧后构件不会出现偏斜。构件中部的弧形开槽结构，一方面是为了适配现场不同线径的接地线缆压接端，安装时可以将接地端子的凸台卡入槽内，避免锁紧螺栓时端子跟转，另一方面槽型结构也能在构件受到外部振动时提供一定的形变余量，抵消振动带来的连接松动风险，相比平板式接地片，这种槽型结构的抗振防松性能更优，适合用在有持续振动的工业设备、移动作业设备的接地点位上。从设计思路上看，构件整体采用对称式布局，两个安装孔分布在构件上部的两个凸耳上，凸耳的厚度经过受力校核，在M6规格螺栓锁紧达到标准扭矩时，凸耳不会出现压溃变形，同时下部的圆弧过渡结构避免了应力集中，在设备发生形变拉扯接地连接时，应力会沿着圆弧面均匀分散，不会在直角连接处出现断裂。安装边界方面，这类构件的整体宽度通常控制在30mm以内，长度不超过40mm，安装后突出安装面的高度不超过15mm，不会和柜内其他布线、元器件产生干涉，两个安装孔的中心距按照通用配电柜接地点位的标准孔距设计，能够直接替换现有同规格接地构件，不需要额外对安装面进行二次加工。构件的接触面设计时没有做喷涂处理，保留金属本色的粗糙接触面，安装时配合齿形垫片能够刺破接触表面的氧化层，进一步降低接触电阻，保证长期使用过程中接地电阻始终维持在标准要求的4Ω以内。实际选型时，需要确认安装点位的孔距、螺栓规格是否和构件匹配，同时要根据导通电流的大小选择对应厚度的构件，通常常规工业场景下4mm厚度的该类构件即可满足最大50A的故障电流泄放需求，不会出现过热熔断的问题。在三维建模过程中，需要重点关注安装孔的倒角、槽内的圆角过渡细节，这些细节不仅影响构件的加工工艺性，也直接关系到实际安装时的适配性，比如安装孔的0.5mm倒角能够引导螺栓顺利穿入，槽内的R2圆角能够避免压接端子时划伤线缆端子的镀层，减少接触电阻增大的隐患。
