经典黑八台球Solidworks三维造型设计

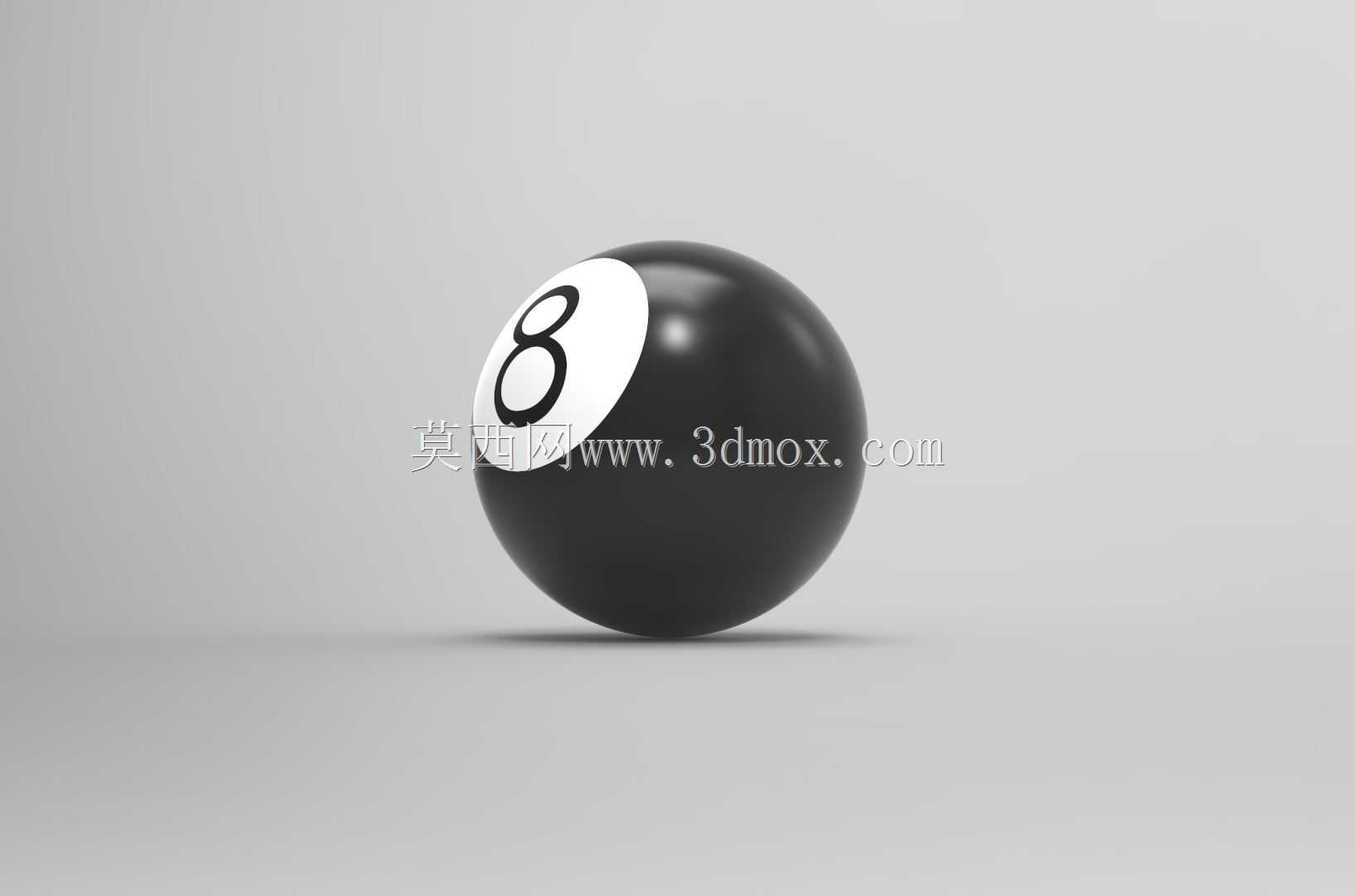

　　这款黑八造型球体的三维建模，最初的设计切入点是文创玩具与桌面摆件的场景适配，日常在台球主题周边、潮玩手办、桌面解压摆件的开发中，这类标准化球体造型是常用的基础载体，同时也可作为渲染练习、材质表现教学的典型案例，帮助建模从业者掌握光滑曲面建模、高光材质调试的核心技巧。从功能特性来看，该造型完全还原标准美式黑八台球的外观特征，球体为完整正球形结构，表面做高光泽度的硬质球面处理，白色号码区域的数字8做嵌入式的曲面贴合处理，不存在突兀的凸起或棱角，整体触感光滑无毛刺，既可以作为仿真台球用于休闲娱乐场景的配套道具，也可以缩小比例后作为钥匙扣、冰箱贴等文创周边的母版造型，甚至可以放大尺寸作为商业空间的主题装饰装置，适配不同场景的尺寸缩放需求。

　　设计过程中首先确定球体的基准坐标系，以球心为原点建立三维基准面，首先绘制球体的旋转轮廓，采用旋转凸台命令生成基础球体，全程保证球面的曲率连续，避免出现多边形面片感，这一步需要严格控制旋转轴的同轴度，否则后续做材质渲染时会出现光影畸变。号码区域的白色圆斑并非简单的贴图处理，而是采用球面分割的方式，先在基准面上绘制对应直径的圆形草图，通过投影曲线将轮廓映射到球面，再采用分割线命令将球面拆分为黑色主体区域与白色号码区域，两个区域保持完全共面，不存在台阶差，后续数字8的绘制同样采用投影映射的方式，将平面字体轮廓投影到白色区域的球面上，做轻微的凹陷处理，还原真实台球上号码的印刷质感，避免平面贴图带来的透视错误。外形尺寸方面，

　　标准比赛用黑八台球直径为57.15mm，建模时完全遵循该尺寸参数，球面的圆度公差控制在0.05mm以内，保证球体滚动时的重心稳定，不会出现偏摆问题；如果是用于摆件或装饰场景，可按照等比例缩放原则调整直径，缩放过程中所有曲面特征保持参数化关联，不会出现特征失效或曲面破损的问题。安装边界上，若作为独立摆件使用，无需额外安装结构，球体自身可稳定放置在水平支撑面上，支撑接触点为球面最低点，接触面积小，放置时需保证支撑面的平面度，避免出现滚动滑落；若作为配套道具安装在台球桌、展示架等结构上，可根据安装位的尺寸在球体对应位置做安装孔、磁吸槽等附加特征，附加特征的设计不会破坏球面主体的外观完整性，可通过配置管理器切换不同使用场景下的特征显示状态。

　　建模过程中对曲面的光顺性做了多次校验，通过曲率检查工具排查球面的曲率突变点，保证整个外表面的G2连续，在做高光泽黑色材质渲染时，不会出现光影断层的问题，白色区域与黑色区域的交界线做了极细微的圆角过渡，还原真实台球生产过程中印刷边缘的轻微浸润效果，避免交界线过于锐利带来的塑料感。材质设置上，黑色球面采用高光泽酚醛树脂材质参数，调整反射率与粗糙度参数，模拟真实台球撞击使用后的细微磨砂质感，不会出现过于镜面的虚假反光，白色号码区域的材质略调低光泽度，与黑色球面形成细微的质感差异，数字8采用纯黑色哑光材质，与白色基底形成清晰的视觉对比，即使在远距离观察时也能清晰识别号码标识。对于结构设计从业者来说，这个模型可以作为光滑曲面建模的典型练习案例，掌握旋转特征、投影曲线、分割线、曲面剪裁等常用命令的配合使用技巧，理解参数化建模中特征关联的重要性，在后续做同类球形产品、曲面壳体产品的设计时，可以直接复用这套建模逻辑，根据不同产品的功能需求调整曲面分割方式与附加特征，大幅提升同类型产品的建模效率。
