红色2X4规格拼插积木块结构设计

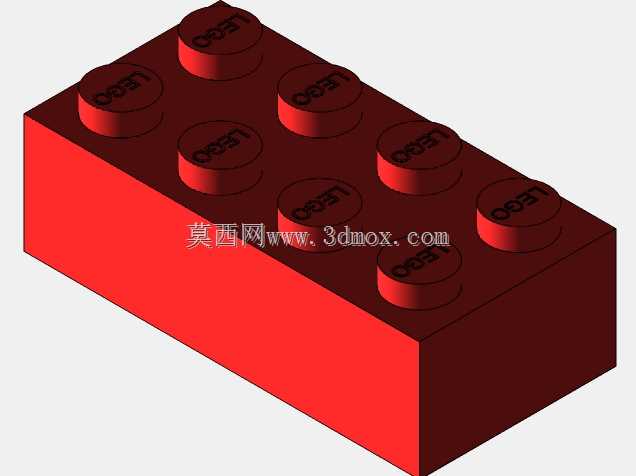

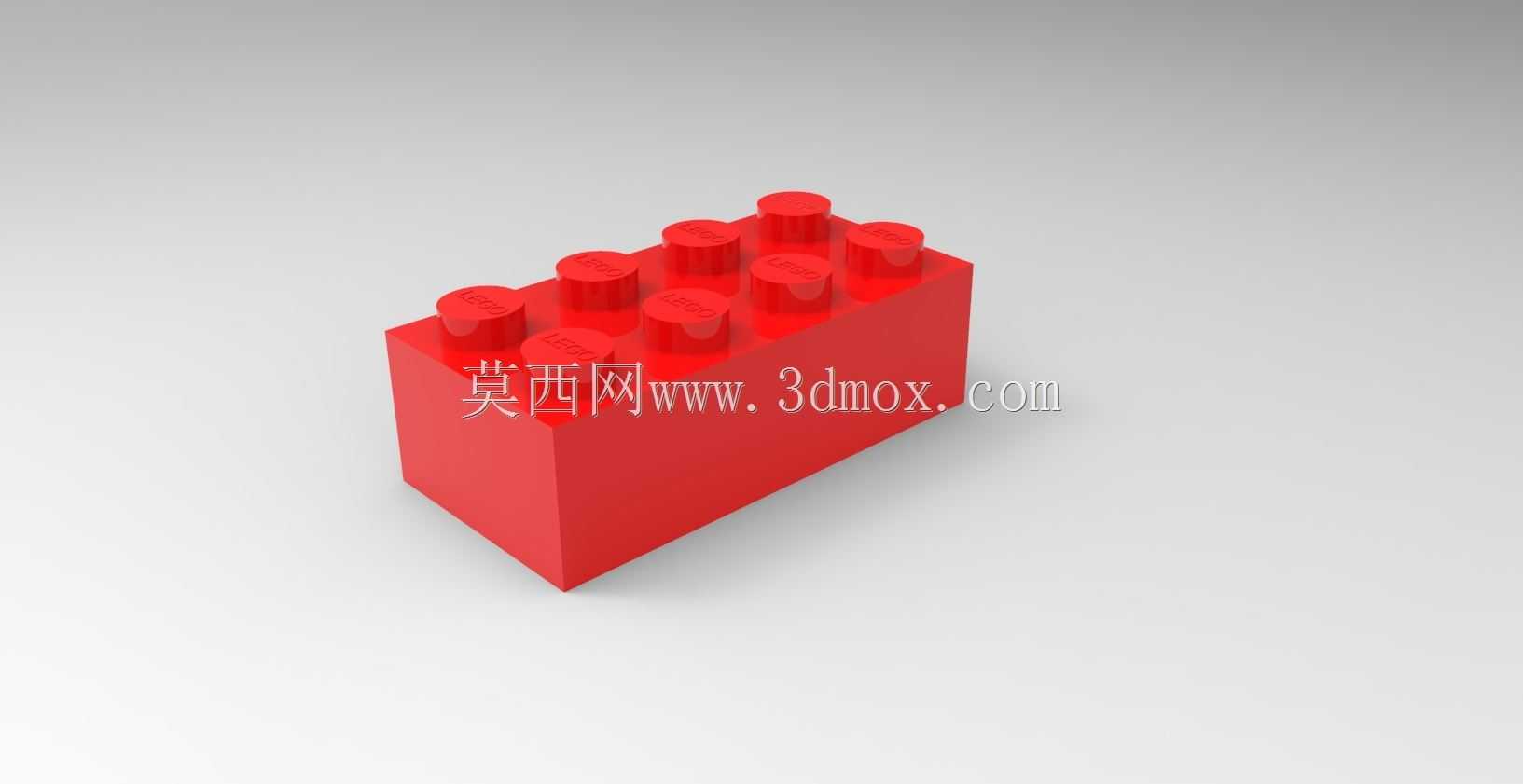

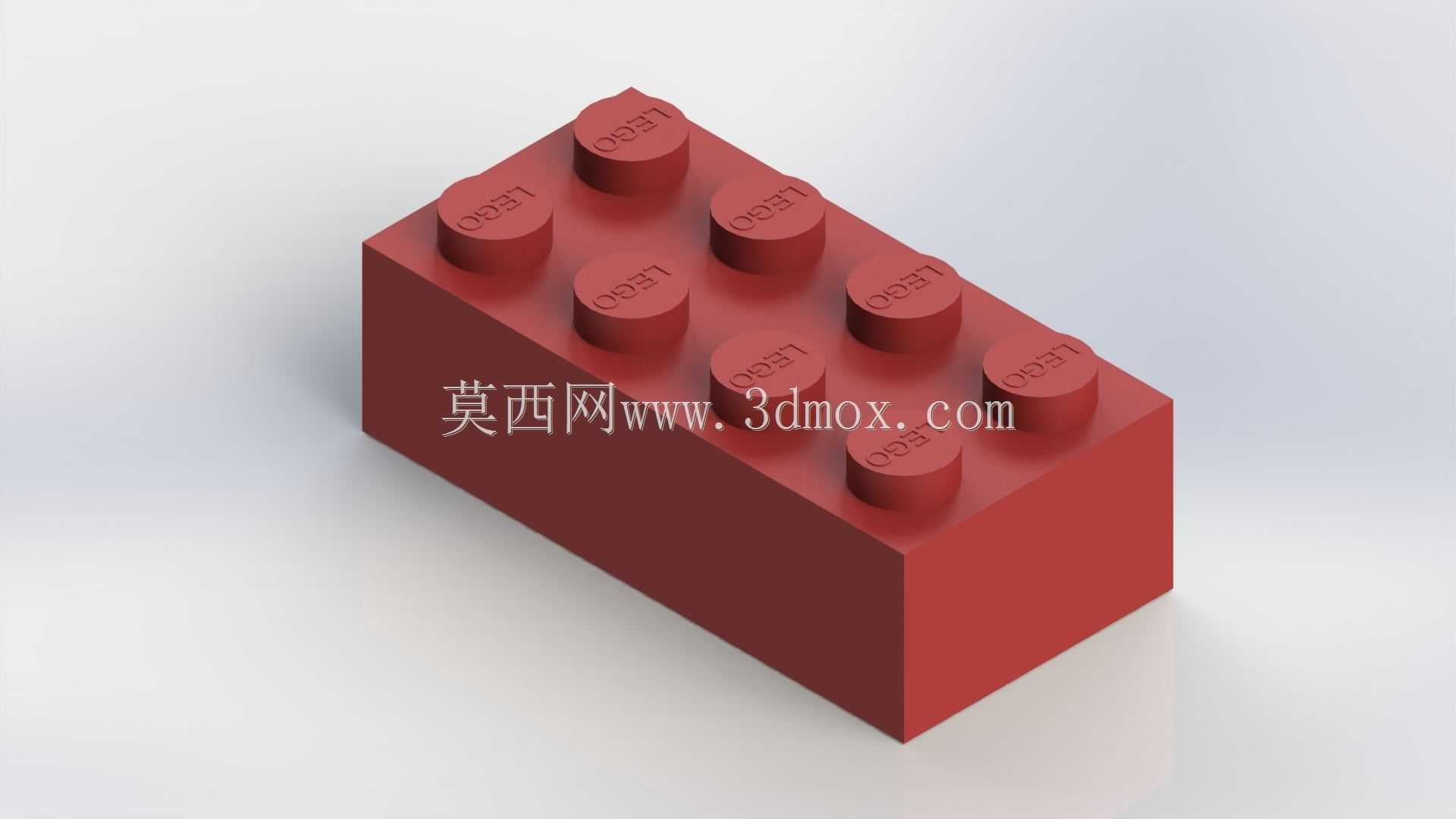

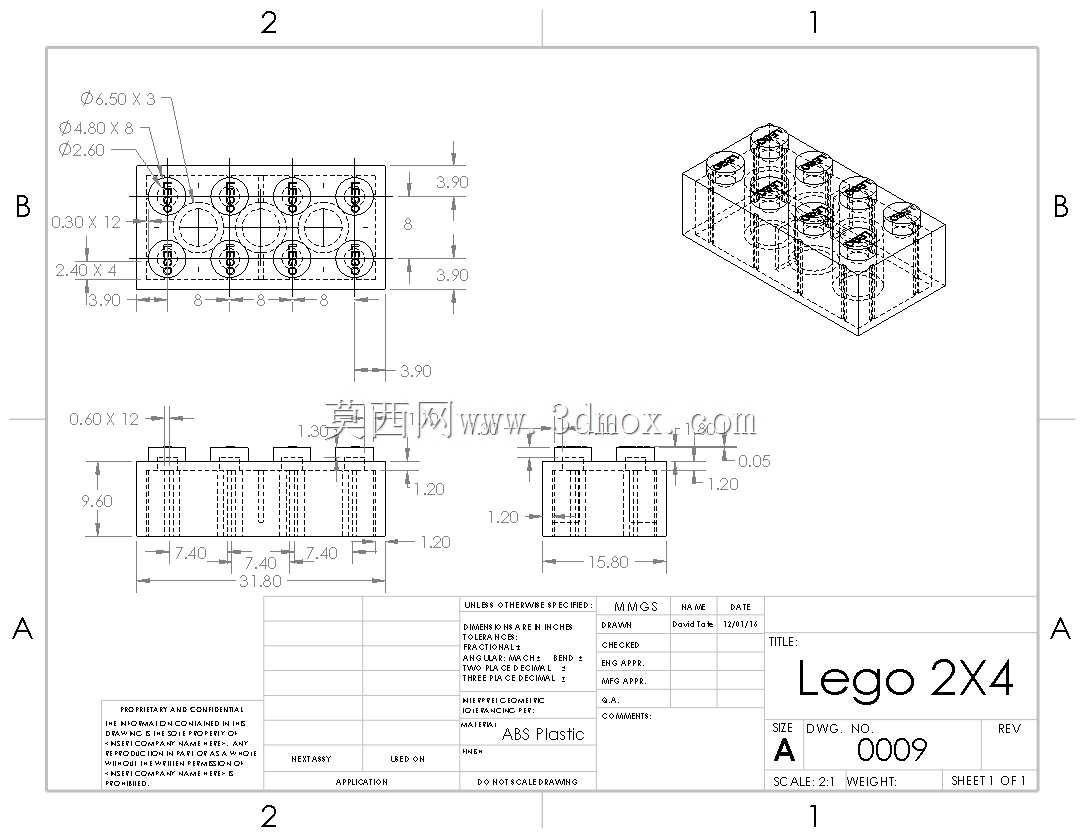

日常接触拼插类玩具结构设计时，2X4规格的基础砖块是整个拼插体系里通用性最强的单元件，这类零件的设计精度直接决定了整套拼插系统的拼接手感与连接可靠性，很多人觉得积木块只是简单的塑料块，实际从工程角度拆解，其每一处尺寸公差、凸点结构、内壁加强筋的布局都经过多轮迭代验证。先从实际应用场景来说，这类基础砖块除了作为儿童益智拼插玩具的基础单元，在工业领域也常被用作非标设备快速搭建的原型验证件，很多做简易工装、工位物料架、小型演示台架的工程师，会用高精度的拼插砖块快速搭出1:1的结构原型，验证工位布局、部件干涉情况，相比3D打印打样，拼插搭建的方式调整效率更高，能在十几分钟内完成多轮布局调整，适合前期方案快速迭代阶段使用。从功能特性来看，这款2X4砖块的顶面设置8个标准拼插凸点，呈两排四列均匀排布，凸点的直径、高度以及凸点之间的中心距都严格遵循通用拼插接口标准，能够和同体系的所有砖块实现上下叠装、横向拼接，凸点侧面做了微小的拔模斜度，既保证拼接时的顺畅度，又能在拼接到位后通过过盈配合产生足够的抱紧力，避免拼接后的结构轻易松散。砖块的内部并非实心结构，空心腔体的设计一方面可以减少原材料用量、降低零件重量，另一方面腔体内壁设置的纵横加强筋，刚好能和下层砖块的凸点形成卡合结构，加强筋的厚度、与凸点的配合间隙是设计的核心参数，间隙过大则拼接后松垮易脱落，间隙过小则拼接阻力过大，多次插拔后容易出现内壁磨损、凸点崩边的问题。设计思路上，首先要确定整体的外形边界，砖块主体为长方体结构，长度方向对应四个凸点的排布尺寸，宽度方向对应两个凸点的排布尺寸，整体高度符合标准砖块的层高要求，保证叠装后的层高一致性，不会出现上下层错位、高低不平的问题。外壁的厚度均匀一致，避免注塑成型时出现缩痕、翘曲等缺陷，砖块底部的边缘做了微小的圆角处理，既可以避免锐边划伤使用者，也能在拼接时起到导向作用，让下层凸点更容易对准内腔入口。安装边界方面，单个砖块在平面拼接时，横向和纵向的扩展都以凸点中心距为最小单位，叠装时的总高度为单块砖的高度乘以叠装层数，设计配套结构或者用其搭建原型架时，需要预留出凸点嵌入内腔的深度尺寸，避免计算整体高度时出现尺寸偏差，导致搭建的结构与实际安装空间不匹配。很多新手在建模这类零件时容易忽略拔模斜度的设置，直接做成直壁结构，实际生产出来的零件会因为注塑脱模的问题出现表面拉伤，拼接时的摩擦力也会完全不符合使用要求，另外凸点顶部的微小圆角也很关键，这个结构能大幅提升拼接时的导向性，哪怕两个砖块有微小的位置偏差，也能顺着圆角滑入正确的拼接位置，降低拼接对位的难度。从结构强度角度来说，内壁的加强筋除了起到卡合凸点的作用，还能提升整个砖块的抗弯折性能，当砖块受到横向的外力时，加强筋可以把外力分散到整个腔体壁上，避免砖块从中间断裂，实际测试中合格的2X4砖块可以承受成年人单手握持的弯折力而不出现开裂，完全满足日常拼插以及工装原型搭建的强度需求。
