办公用按压式图钉结构设计

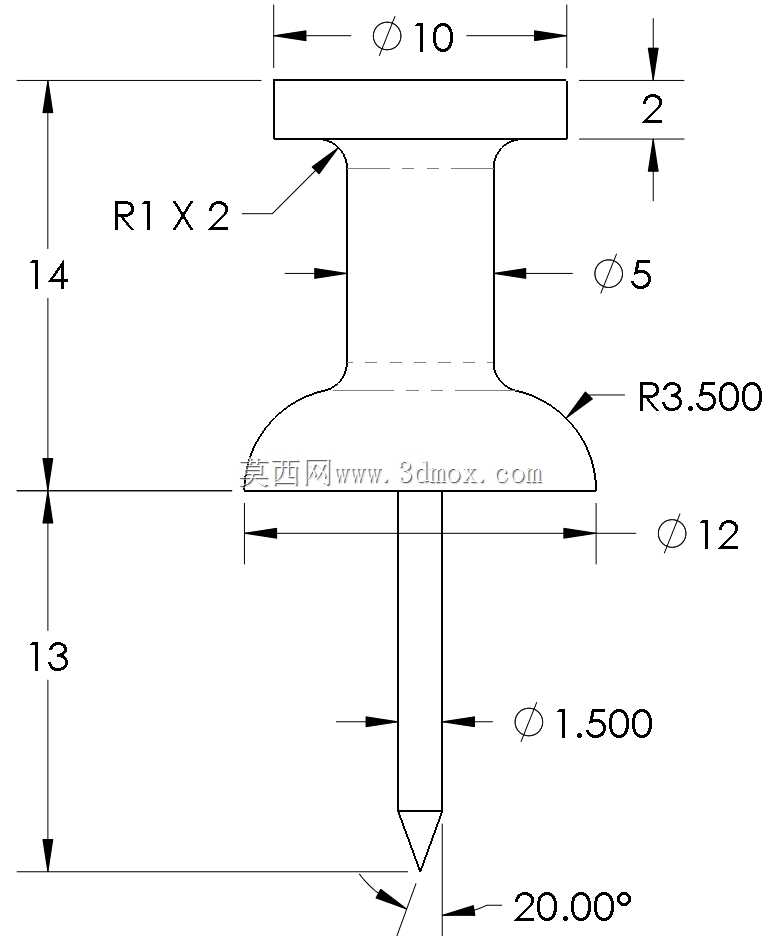

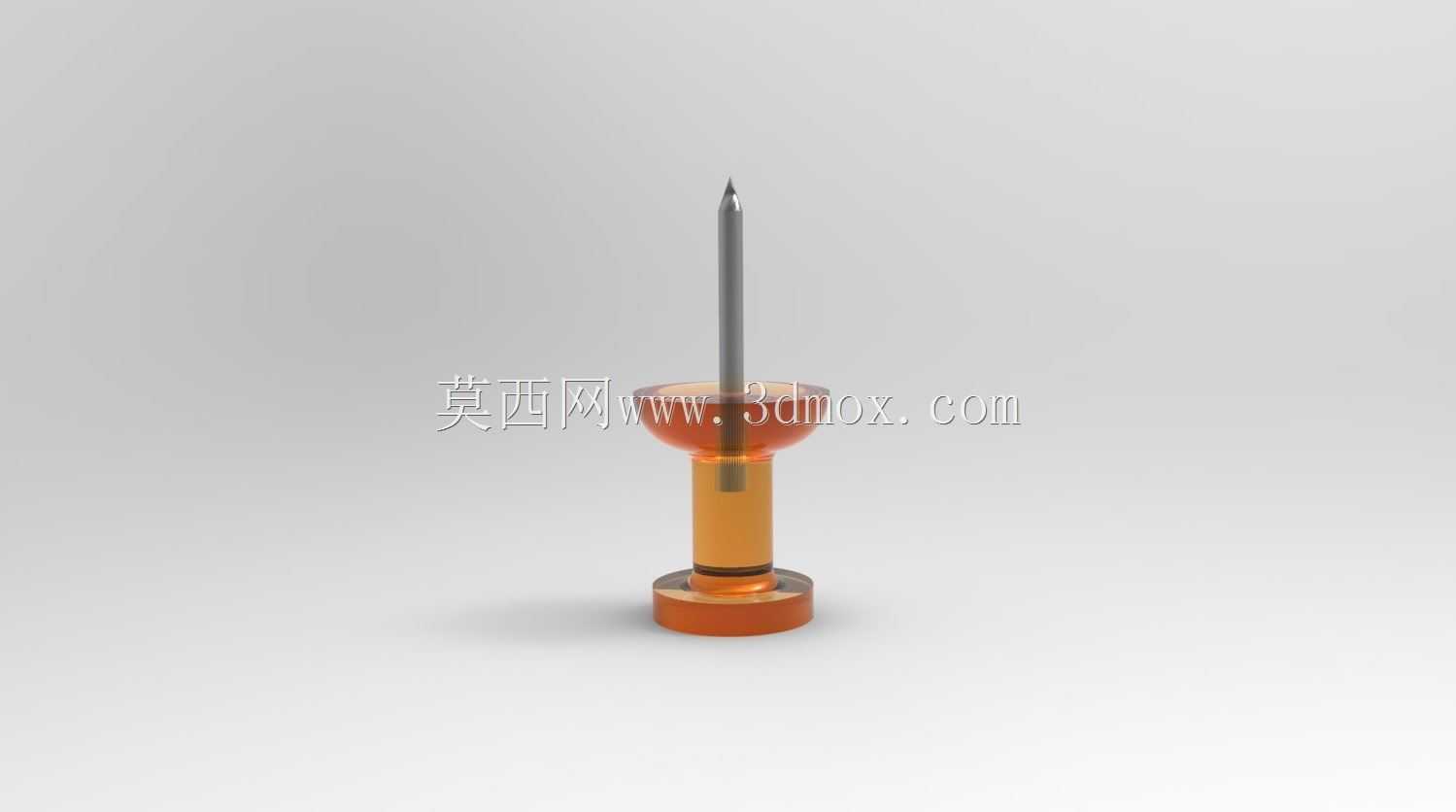

日常办公场景中，纸质文件的临时固定、软木板公告栏的信息张贴、设计图纸的桌面定位都离不开小型固定件的支撑，这款按压式图钉正是针对这类轻量固定需求开发的结构件，区别于传统需要指尖发力按压的平头图钉，它的结构设计充分考虑了高频使用场景下的操作便捷性与使用安全性。从实际使用场景来看，这类图钉主要适配办公场所的软木公告板、EVA泡棉展示板、纸质文件堆叠临时固定、设计工位的图纸临时定位等场景，相比普通工字钉，它的按压接触面积更大，长时间高频使用不会造成指尖压痛，同时钉尖的外露长度经过严格控制，固定常规厚度纸张与软质板材时不会出现钉尖穿透背板划伤桌面的问题。从功能特性上看，这款图钉采用分体式组合结构，上部为金属钉身，下部为工程塑料材质的按压座与定位底座，钉身采用高碳钢冷镦成型，表面经过防锈钝化处理，钉尖采用磨尖工艺处理，穿刺阻力小，反复穿刺数百次后钉尖不会出现卷边、弯折问题；下部的塑料件采用ABS工程塑料注塑成型，表面做哑光磨砂处理，握持按压时不易打滑，底座边缘做了R0.5的圆角过渡，没有尖锐毛边，拿取时不会划伤手部。设计过程中首先考虑的是操作力的传递路径，传统图钉的按压面直接与钉尾接触，发力时压力集中在指尖极小的接触面上，这款图钉将按压受力面设置在顶部的圆盘结构上，直径达到12mm，按压时受力均匀分散在指腹位置，只需要很小的按压力就能将钉尖刺入固定基材，拔出时只需要捏住下部的柱形座向上施力即可，不需要撬动钉帽，不会对固定的纸张造成撕裂损伤。尺寸设计上，整钉总长度控制在25mm，其中钉身有效穿刺长度为11mm，能够满足最多20张70gA4打印纸的堆叠固定需求，同时适配厚度10mm以内的软木展示板，不会出现钉身过长穿透背板的问题；下部底座直径为10mm，固定后底座与被固定物表面的接触面积足够大，不会因为纸张拉扯导致图钉歪斜脱落，柱形握持段的直径为6mm，手指捏取时的接触面积合适，插拔操作都很顺手。结构配合上，金属钉身与塑料底座采用过盈压装配合，压装深度达到5mm，经过拉拔测试，钉身与底座的分离力大于20N，正常使用过程中不会出现钉身脱落、塑料座与钉身分离的问题；底座底部设计了深度1mm的沉台，当图钉按压到位后，沉台能够容纳被固定纸张的局部形变，避免纸张被底座边缘压出折痕，同时提升固定后的贴合度，即使固定较薄的便签纸也不会出现边角翘起的问题。针对实际使用中容易出现的滚落问题，底座采用平底设计，放置在水平桌面上时能够稳定直立，不会像传统圆头图钉一样容易滚落至地面造成扎伤风险；钉尖部分在未使用状态下，底座的平底结构能够让钉尖朝上放置，避免钉尖直接接触桌面划伤工作台面，收纳时可以直接插在软木块上，也可以集中放置在收纳盒中，不会因为钉尖外露造成收纳时的安全隐患。从材料选型的角度考虑，塑料部分选用的ABS材料具备足够的刚性与韧性，按压时不会出现脆裂问题，同时表面可以做不同颜色的着色处理，方便办公场景下通过颜色区分不同类别的固定文件，比如红色用于紧急通知、蓝色用于常规公告、黄色用于待办事项提示，不需要额外粘贴标识就能实现分类管理。实际测试过程中，这款图钉在10mm厚的软木板上反复插拔500次后，钉尖依然保持锋利，塑料座没有出现开裂、钉身松动的问题，固定A4纸张悬挂时，单颗图钉能够承受100g的悬挂重量不脱落，完全满足日常办公场景下的文件固定、公告张贴、图纸定位需求，相比传统金属图钉，它的操作手感更好，安全系数更高，长时间使用的疲劳度更低，适合办公场所、学校教室、设计工作室等需要频繁固定纸质材料的场景使用。
