带法兰凸台轴类连接轮毂结构设计

这类带法兰凸台的轮毂结构，在中小功率传动的动力输出端应用十分广泛，常见于轻工自动化输送线的从动辊端连接、小型农用机具的轮组安装位、以及通用减速电机的输出轴配套连接场景，核心作用是实现中心转轴与外部轮盘、摆臂或者传动轮的刚性同轴连接，同时依靠法兰端面的安装孔完成周向固定，避免传动过程中出现径向窜动与周向打滑。从实际使用场景来看，这类轮毂不需要承受大吨位的冲击载荷，更多是应对稳定转速下的扭矩传递，因此在结构设计上优先保证同轴度精度与安装贴合度，而非过度追求冗余的结构强度。

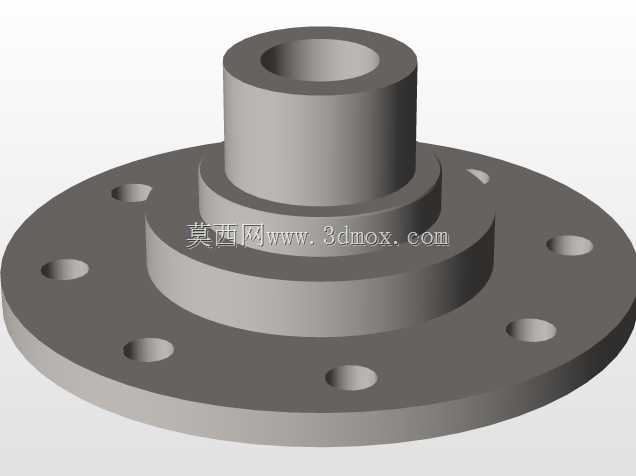

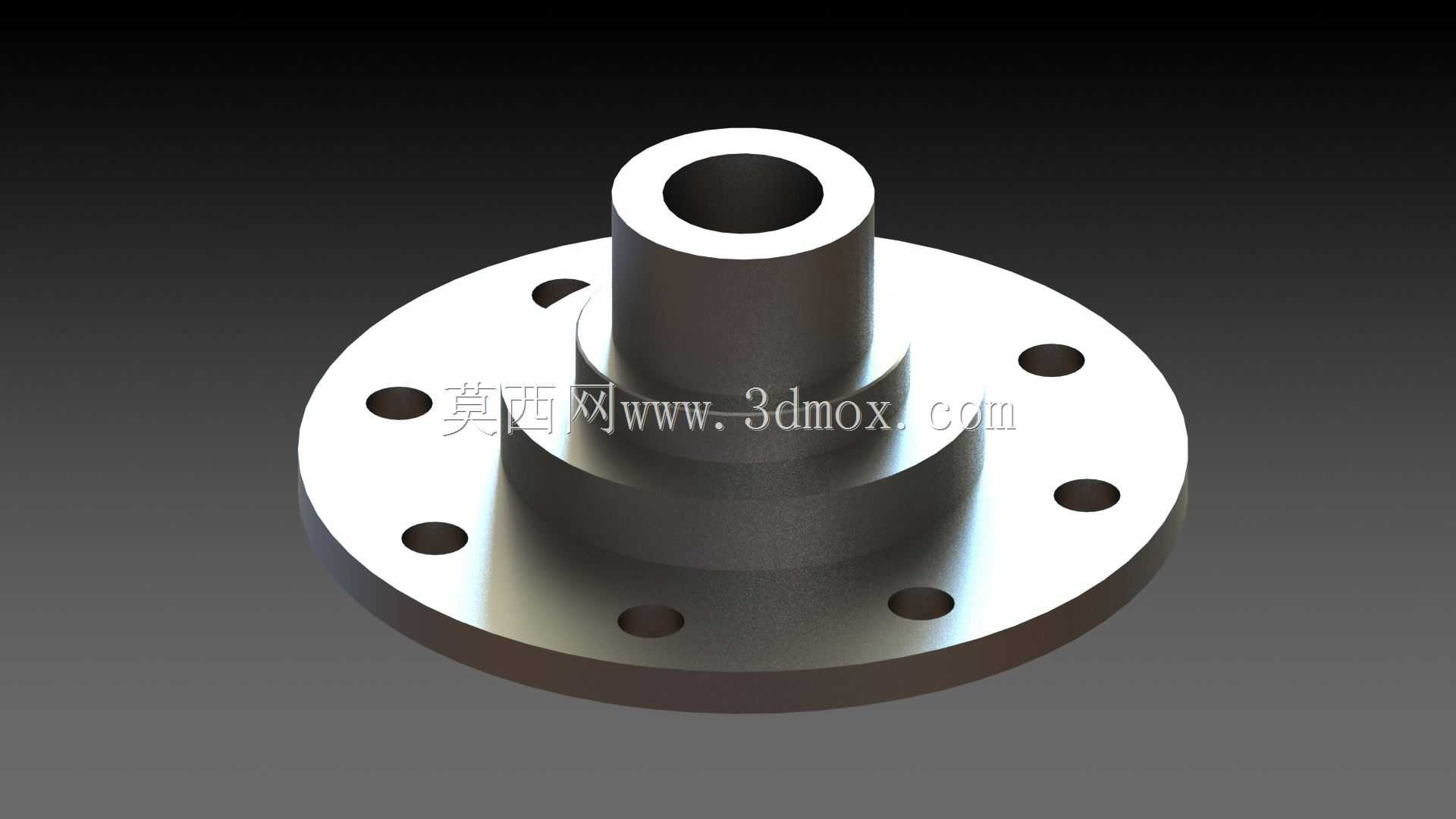

设计这类轮毂时，首先要确定中心通孔的尺寸公差，中心孔是与转轴配合的核心面，通常采用H7级公差配合，保证与转轴过渡配合的装配精度，既不会出现装配时过盈量太大难以压装，也不会因为间隙过大导致运转时出现偏心抖动。中心凸台采用阶梯式结构，并非刻意做造型变化，而是为了适配不同安装深度的配套部件：最上方的小直径凸台用来穿入外部传动件的中心孔，起到径向定位的作用，中间的阶梯环面则作为轴向定位面，当外部传动件套入凸台后，端面刚好抵在这个阶梯环上，不需要额外加装轴套就能确定轴向安装位置，减少装配时的调整工作量。

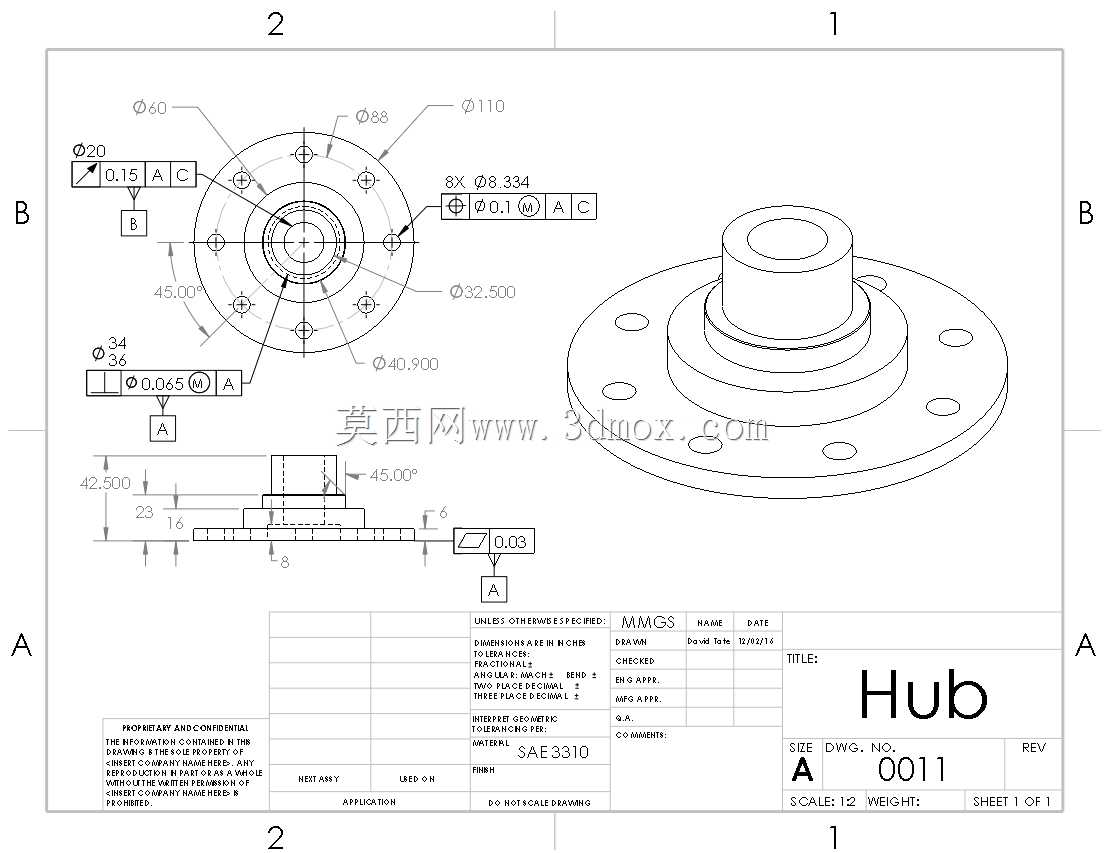

底部的法兰盘是整个零件的安装基准面，法兰端面上的安装孔采用均匀圆周排布，孔位数量根据传递扭矩的大小设定，通常6到8个孔位即可满足常规中小扭矩的传递需求，孔位的分度圆直径需要匹配外部连接件的安装孔距，设计时要注意孔与法兰外边缘的距离不小于孔径的1.5倍，避免法兰边缘应力集中导致安装时出现开裂。法兰盘的厚度需要根据螺栓的拧紧力矩核算，保证螺栓锁紧时法兰面不会出现翘曲变形，通常M6规格的安装螺栓对应法兰厚度不小于8mm，M8规格的螺栓对应厚度不小于10mm，这个参数是实际装配中总结的实用经验，比纯理论仿真的结果更贴合车间实际装配工况。

从安装边界来看，这类轮毂的轴向总长度需要控制在配套转轴的轴伸长度范围内，最上方凸台的长度不能超过外部传动件的轮毂厚度，否则会导致传动件无法贴紧阶梯定位面，出现轴向窜动间隙。法兰盘的外圆直径要比安装孔的分度圆直径大20到30mm，留出足够的螺栓扳手操作空间，避免装配时扳手无法卡入螺栓头。中心孔的入口端需要做1×45度的倒角，既方便转轴装配时的导入，也能去除机加工产生的锐边毛刺，避免装配时割伤操作人员或者刮伤转轴表面。

实际建模过程中，要注意几个容易被忽略的工艺细节：所有阶梯面的过渡位置都要做R0.5到R1的圆角过渡，避免热处理或者载荷作用下出现应力集中开裂；法兰端面与中心凸台的垂直度公差要控制在0.02mm以内，保证安装后凸台与法兰端面垂直，避免运转时出现端面跳动；安装孔的两端都要做倒角处理，方便螺栓穿入，也能避免孔口的锐边刮伤螺栓螺纹。这类零件通常采用45号钢加工，表面做发黑处理即可满足常规防锈需求，如果应用在有腐蚀的工况下，可以更换为304不锈钢材质，相应的壁厚可以适当减薄10%左右，因为不锈钢的韧性优于普通碳钢，不需要过大的壁厚就能满足同等强度要求。

在传动系统的选型匹配中，这类轮毂的适配性很强，只要中心孔尺寸、法兰安装孔位与对接部件匹配，就可以通用在不同的设备上，不需要针对单一设备做定制化修改，这也是这类结构在通用机械领域被大量应用的核心原因。设计时不需要做过于复杂的加强筋结构，因为法兰本身的厚度已经足够承受常规的传动扭矩，多余的加强筋反而会增加机加工的工作量，提升零件的加工成本，对于这类量产级的通用零件来说，简化加工工序、降低加工成本和保证性能可靠性是同等重要的设计目标。
