艾伦布拉德利面板安装式压电元件结构

在工业控制现场的各类控制柜、操作面板、设备端操作单元上，这类面板安装式压电元件是很常见的操作触发部件，很多需要高防护等级的户外设备、食品加工产线、清洗工位的操作端，都会选用这类密封性能达IP65的压电式操作元件，相比普通机械按钮，它没有外露的机械活动缝隙，依靠压电效应触发信号，能在多尘、潮湿、需要定期冲洗的工位长期稳定工作，不会因为粉尘侵入、液体溅入出现触点氧化、卡滞失效的问题。

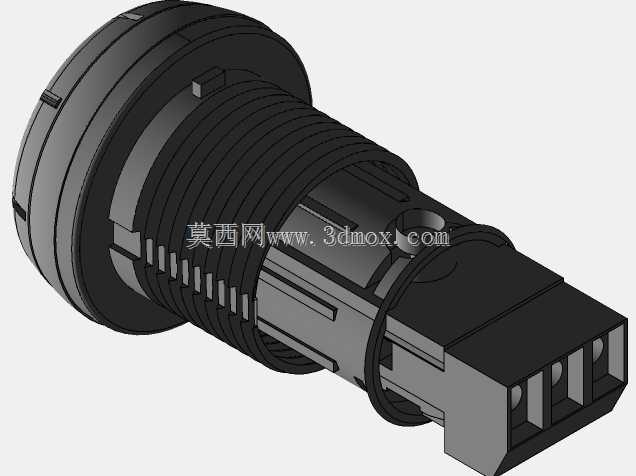

从结构设计来看，这款元件采用了贯穿式面板安装的结构，主体带外螺纹的柱身部分是穿过面板预留安装孔的核心区段，螺纹段配套的锁紧结构可以从面板背面将元件牢牢固定在面板上，安装时只需要在面板上开出对应直径的圆孔，不需要额外加工复杂的定位槽或者异形孔，常规的钣金面板、塑料面板、甚至薄金属设备外壳都能适配，安装边界的容错率比较高，只要开孔尺寸在公差范围内，锁紧后前端的密封胶圈就能完全贴合面板正面，配合柱身的密封结构，实现安装面的IP65防护，避免液体顺着安装缝隙渗入设备内部。

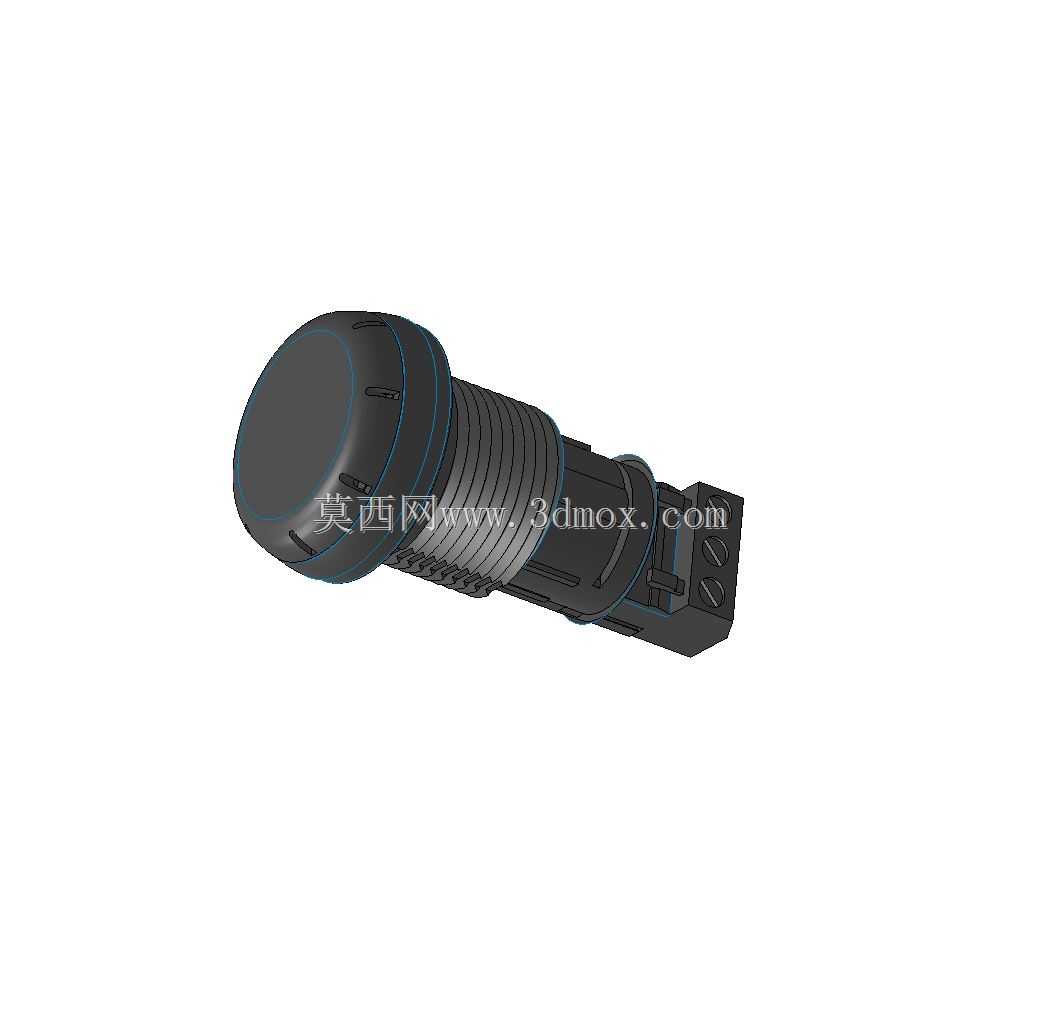

前端的操作面是平整的圆形触压面，边缘做了圆滑过渡，没有突出的尖锐棱角，既可以避免现场操作人员误碰划伤，也能减少灰尘、污渍在操作面边缘的堆积，日常清洁的时候用抹布直接擦拭就能清理干净，不会有清洁死角。触压面下方的压电感应区做了全密封封装，整个前端部分和柱身之间没有活动缝隙，触压的时候不需要机械结构产生大行程位移，只需要轻微的按压力度就能触发信号，操作手感偏沉稳，不会像普通轻触按钮那样有明显的段落咔哒感，长期高频操作也不会出现机械结构疲劳的问题。

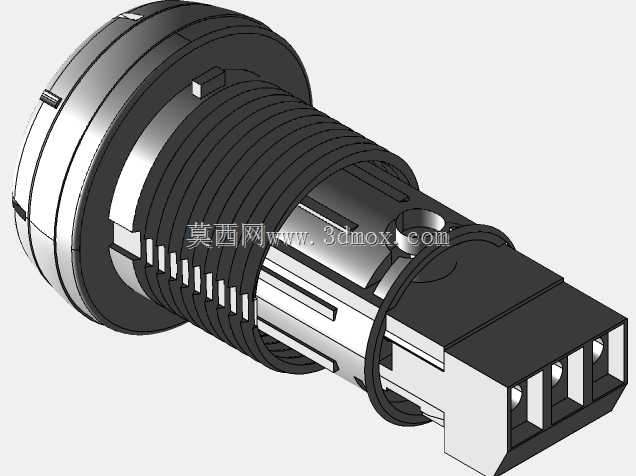

柱身中段的螺纹部分做了等距的标准螺纹设计，配套的锁紧螺母是标准六角结构，现场安装的时候用普通扳手就能完成锁紧固定，不需要定制专用的安装工具，螺纹长度适配常规的面板厚度范围，从1mm的薄钣金面板到5mm左右的厚塑料面板都能可靠锁紧，不需要额外加装加长螺母或者衬套。柱身后端是接线端部分，采用了快插式的接线结构，不需要焊接，现场接线的时候只需要将对应线径的导线插入接线端子，锁紧对应的压片就能完成接线，接线端的外壳做了防呆设计，不会出现接线错位的问题，同时接线端的外形做了扁平化处理，在面板背后的布线空间里不会占用过多的纵深空间，哪怕是布线密集的小型操作盒，也能顺利完成安装布线，不会和旁边的其他元件、线槽产生干涉。

在实际选型应用的时候，这类压电元件常被用在户外自助设备的操作面板、化工产线的现场操作柱、食品加工设备的启停控制端、洗车设备的操作按键等场景，因为它的密封性能足够应对高压水枪冲洗、粉尘弥漫、高湿度的恶劣工况，相比普通的机械按钮，它的无活动触点设计也让它的使用寿命更长，不需要频繁更换维护，能减少设备的停机维护时间。设计三维结构的时候，要特别注意安装孔的公差配合，前端密封胶圈的压缩量要控制在合理范围，压缩量太小会导致密封失效，压缩量太大又会让胶圈过早老化失去弹性，同时柱身的外螺纹和锁紧螺母的配合要预留足够的调节余量，适配不同厚度的安装面板，后端接线端的出线方向要做合理的让位，避免导线弯折半径过小导致线芯断裂。另外，整个元件的外形做了同轴度的严格控制，安装后前端操作面和面板保持平行，不会出现歪斜的情况，操作面的标识区域预留了足够的平整空间，可以粘贴对应的功能标识，方便现场操作人员识别按键功能。在设备整体结构设计的时候，这类元件的安装位置通常会布置在操作高度合适的区域，周边预留足够的手指操作空间，不会因为旁边布置其他元件导致操作的时候误触相邻按键，同时安装面板背后要预留足够的接线操作空间，方便后期维护的时候拆装接线，不需要把整个操作面板完全拆解就能完成元件的更换。
