工业设备安全控制急停操作组件

在各类工业生产设备的安全控制体系中，急停操作组件是不可缺失的核心安全部件，其作用覆盖从普通输送产线、加工机床到自动化工作站的全场景设备安全管控环节，当设备运行过程中出现人员误操作、工件卡滞、机构运行轨迹偏移等突发异常时，操作人员可第一时间触发该组件，快速切断设备的动力输出回路，让运行中的机构在最短时间内停止动作，避免安全事故扩大或设备硬件损坏。

从实际工程应用的角度看，这类急停组件的设计首先要满足操作的可达性要求，通常会布置在设备操作面板的醒目位置、设备维护侧的易触碰区域，部分长距离输送线还会沿产线间隔布置多个同规格急停组件，确保任意点位出现异常时，就近的操作人员都能在1秒内触碰到操作头。组件的操作头采用大直径蘑菇头造型，表面做防滑纹理处理，即便操作人员佩戴劳保手套也能稳定按压触发，不会出现打滑误操作的情况；触发结构采用自锁设计，按压后组件会保持在触发停机状态，必须通过旋转复位的方式才能解除停机信号，避免异常未排除时设备意外重启带来的二次风险。

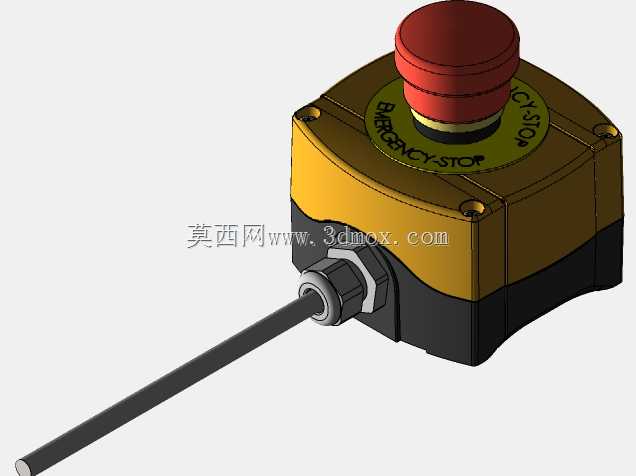

设计这类组件的三维结构时，首先要明确安装边界的尺寸约束，常规面板安装型的急停组件，安装开孔直径统一采用行业通用的22mm标准孔径，可适配绝大多数设备操作面板、悬臂控制箱的安装开孔规格，无需额外做定制化开孔加工；组件的主体安装座采用阶梯式轴段设计，可适配1mm到6mm厚度范围的面板安装，通过后部的锁紧螺母实现轴向固定，安装后整体突出面板表面的高度控制在合理范围，既保证操作时的按压行程足够，又不会因为突出过高被过往物料、工具意外磕碰触发误停机。内部的触点模块采用模块化堆叠设计，可根据实际控制回路的需求选择1常开1常闭、2常闭等不同触点配置，常闭触点直接串联进设备的安全回路，常开触点可接入PLC的信号采集模块，实现急停触发状态的上位机监控与报警提示。

从结构细节来看，组件的操作头与主体基座之间设置有防水防尘的密封胶圈，可满足IP65级别的防护要求，适配有切削液飞溅、粉尘较多的加工车间场景，不会因为金属碎屑、切削液渗入内部导致触点接触不良或者结构卡滞。复位弹簧的选型经过反复校核，既要保证按压触发时的手感清晰，触发反馈力控制在合适区间，不会因为按压力度过大增加操作人员的操作负担，又要保证长期使用后弹簧不会出现疲劳失效，确保组件的全生命周期内动作可靠。接线端子部分采用螺钉压接结构，可适配0.5平方到2.5平方的多股控制线缆，接线后有专门的压线盖防护，避免线缆拉扯导致接线松脱，保障信号传输的稳定性。

在三维建模过程中，需要重点关注各运动部件的行程干涉检查，比如按压操作头时，内部的推杆行程要和触点模块的触发行程精准匹配，既不能出现行程不足导致触点无法可靠断开的情况，也不能因为行程过大导致触点模块被压损；旋转复位的结构要做导向槽限位，确保旋转45度左右即可可靠复位，不会出现旋转卡滞或者复位不到位的情况。安装法兰的尺寸要和标准开孔的公差匹配，建模时要考虑实际加工的公差带，确保组件可以顺利装入标准开孔，不会出现安装过松或者过紧的问题。另外，组件的外形做了无锐角处理，所有外露的边角都做了圆角过渡，避免操作人员操作时被尖锐边角划伤，符合工业设备的安全设计规范。

这类急停组件的选型适配性极强，除了常规的工业生产设备，在物流分拣设备、工程车辆操作舱、起重设备控制站等场景都有广泛应用，建模时还原的所有结构尺寸都遵循行业通用标准，可直接导入各类设备的整体装配模型中，用于设备操作面板的布局设计、安全回路的干涉检查，也可作为虚拟调试环节的操作交互部件，模拟实际生产中的急停触发逻辑，验证设备安全控制程序的可靠性，帮助结构设计人员在设计阶段就完成急停组件的布局合理性校验，减少后期样机试制时的安装调整工作量。
