立式多层砖坯混凝土搅拌处理设备

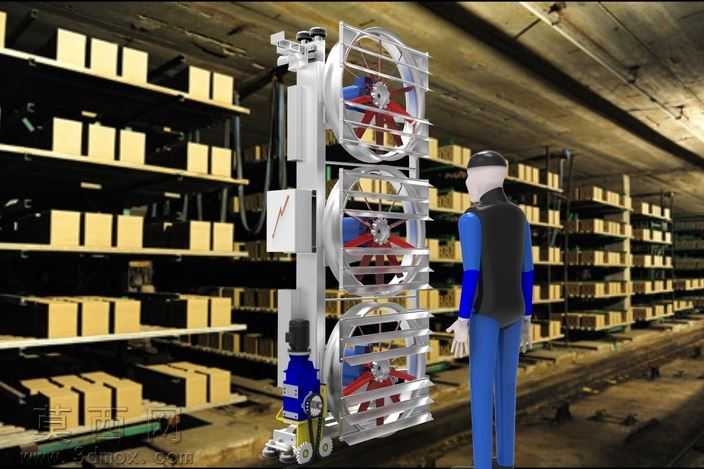

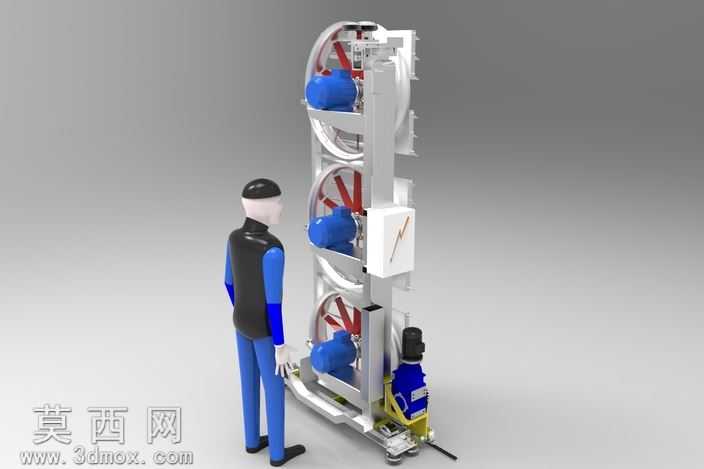

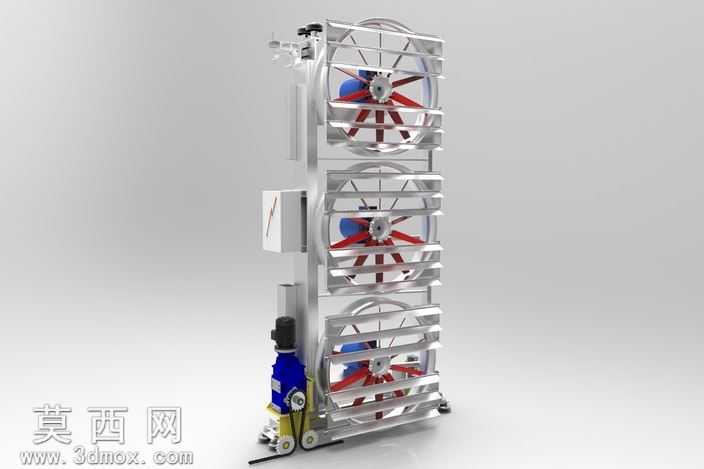

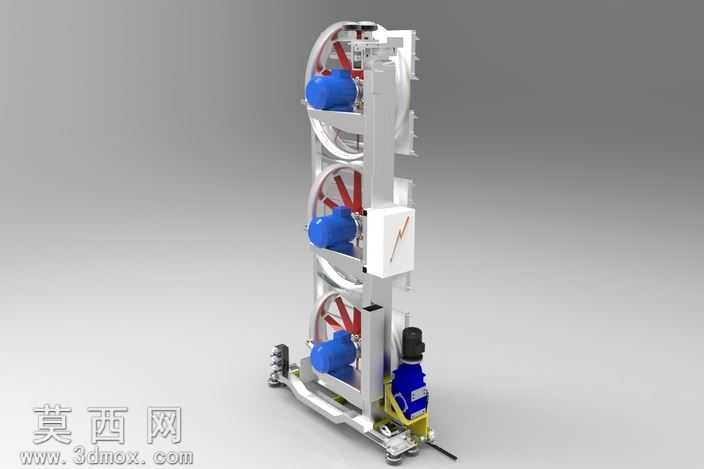

本作品为面向砖坯生产场景的立式牵引式搅拌处理设备三维模型，整体采用立式多层堆叠的结构布局，通过三维建模软件完成全参数化零件搭建与整机装配，建模过程中严格遵循工业设备的实际尺寸比例，对每一层搅拌单元的驱动组件、搅拌腔体、传动连接结构都进行了精细化还原。模型渲染阶段采用工业级写实材质方案，金属机架部分赋予哑光银白金属材质，还原不锈钢型材的磨砂质感，驱动电机部分采用蓝白配色的工业漆材质，底座移动轮组采用橡胶与金属结合的复合材质，线缆部分赋予黑色柔性塑料材质，通过光影调整突出设备的结构层次与工业质感。结构设计上，设备采用三层竖向排布的搅拌腔体，每层腔体独立配置驱动电机与搅拌轮组，可实现物料的逐级连续搅拌处理，侧面设置独立电气控制箱体，集成设备的启停与调速控制模块，底部采用带脚轮的移动式机架，搭配牵引连接结构，可满足窑炉作业场景内的灵活转场使用需求。设计思路围绕砖坯生产环节的原料处理需求展开，针对窑场作业空间紧凑、物料处理需要连续作业的特点，采用立式堆叠结构压缩设备横向占地面积，多层搅拌的设计可保障混凝土与砖料混合的均匀度，移动机架的设计适配窑场内多工位转场的作业需求，建模过程中对各部件的装配间隙、连接紧固件都做了还原，可直接用于设备结构展示、作业原理演示以及后续的工程参考。
