复古木质六辐船舶操舵轮结构设计

在船舶操控系统的末端执行构件设计中，操舵轮作为人机交互的核心部件，其结构合理性直接影响驾控人员的操作手感与指令传递精度，本次呈现的六辐木质舵轮结构，适配中小型内河船舶、仿古观光游船、私人帆船等多种船型的驾驶舱布置需求。从实际应用场景来看，这类舵轮既可以安装在传统木质帆船的开放式驾驶台，也能适配仿古游船的封闭式操控台，甚至在海事模拟训练舱的操控设备中也能见到同结构产品的应用，其核心作用是将驾控人员的手部旋转力矩传递至舵机传动系统，最终实现船舶航向的调整。

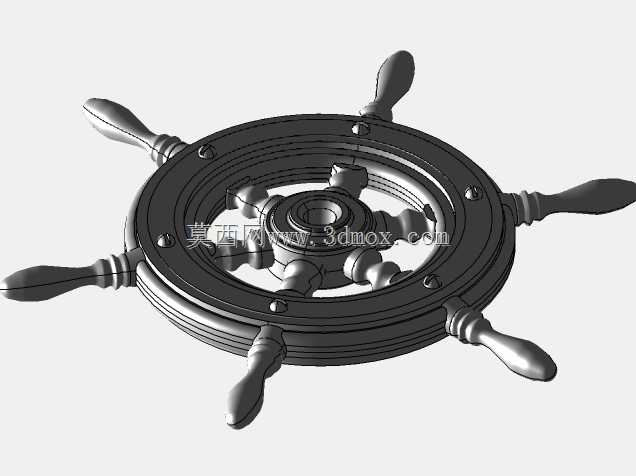

设计之初首先考量的是操作力矩的匹配，六根辐条沿轮缘周向均匀分布，相邻辐条夹角为60度，相比常见的五辐、八辐舵轮，六辐结构在任意转向角度下都能保证至少有两根辐条处于便于施力的握持位置，驾控人员在大角度打舵时不需要频繁换手调整握持位置，在紧急避让工况下能缩短操作响应时间。轮缘部分采用双层复合结构，外层为实木握持层，表面做圆弧过渡处理，握持截面直径控制在32mm，符合成年人手部握持的人机工程学尺寸，长时间操舵不易产生手部疲劳；内层设置金属加强圈，通过六组沉头紧固件与辐条端部连接，避免木质材料长期受交变载荷出现开裂、松脱问题。

中心轮毂部分是整个舵轮的载荷传递核心，采用阶梯轴孔设计，孔内设置键槽结构，可直接与舵机的输入轴配合安装，轮毂外圈设置环形定位凸台，辐条与轮毂的连接位置做了圆弧过渡加强处理，避免应力集中导致的辐条根部断裂。从安装边界来看，舵轮整体外径控制在700mm，轮缘厚度为45mm，轮毂突出安装面的高度为80mm，安装时需要在驾驶台面板预留直径25mm的轴孔，轮毂底部与面板之间预留10mm的间隙，避免转动时与面板产生摩擦干涉。

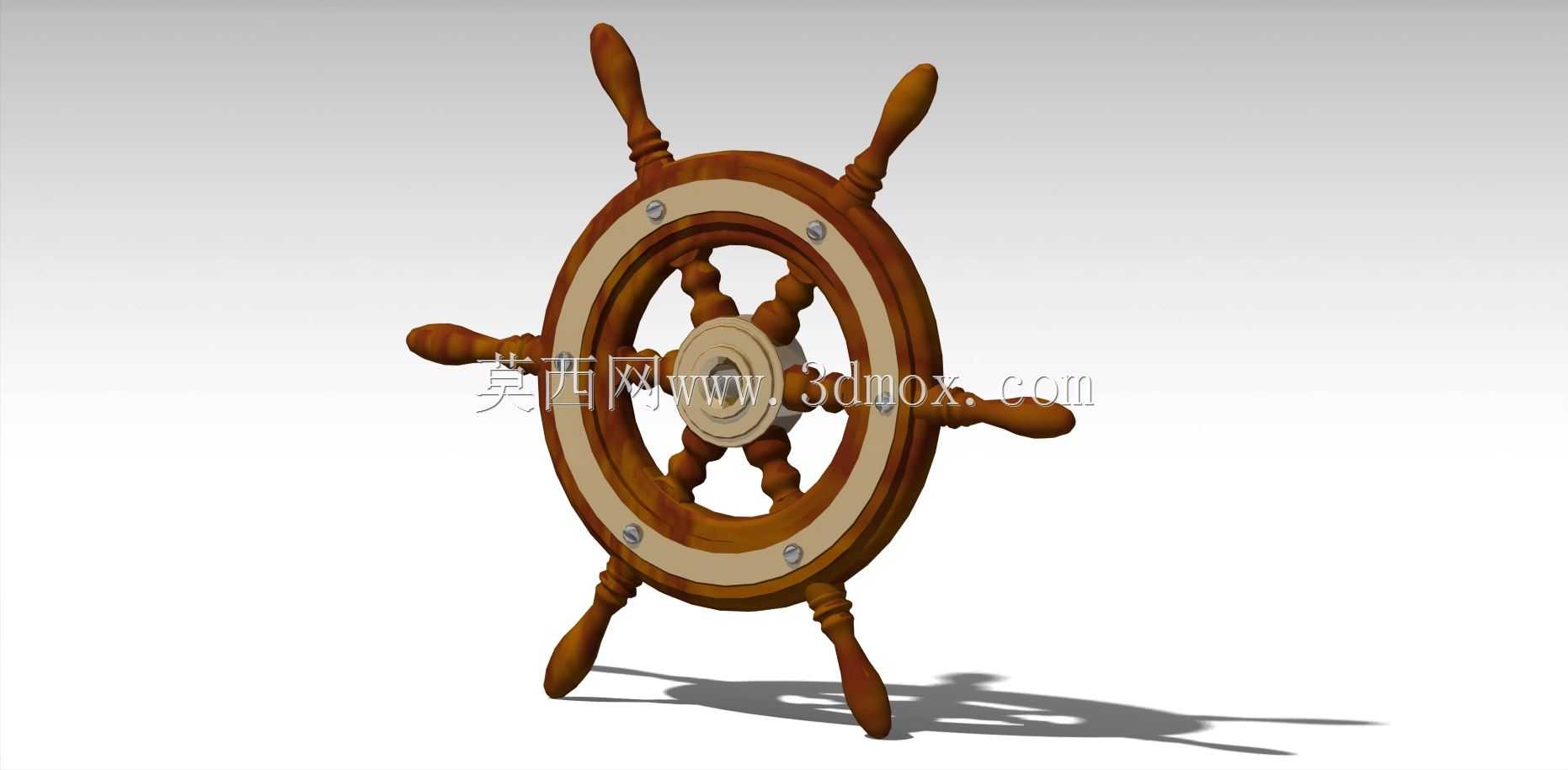

材质选择上，木质构件选用硬木材质做防潮防腐处理，适配船舶高湿度、高盐雾的使用环境，金属连接件全部采用316不锈钢材质，避免长期使用出现锈蚀卡滞问题。辐条的造型并非等直径圆柱结构，从轮毂端到轮缘端采用渐变直径设计，靠近轮毂位置直径更大，保证抗弯强度，靠近轮缘位置直径收窄，兼顾握持舒适度与轻量化需求。轮缘表面的浅色装饰环并非单纯的装饰构件，其嵌入木质轮缘的凹槽内，通过胶粘剂与紧固件双重固定，同时可以作为舵角指示的参考基准，当装饰环上的标记点与轮毂上的刻度对齐时，对应舵角处于零位，便于驾控人员快速判断当前舵角状态。

在实际装配调试中，需要注意舵轮安装后的转动阻尼匹配，过松的阻尼会导致舵轮受航行振动出现自行偏转，过紧的阻尼则会增加操作力度，一般通过舵机输入端的阻尼调节机构，将舵轮的转动力矩控制在2-4N·m区间，适配大多数驾控人员的操作力度需求。另外，这类木质舵轮在日常维护中，需要定期对木质表面做护木油涂抹处理，避免长期受紫外线照射、海水侵蚀出现材质干裂变形，金属紧固件每半年做一次紧固检查，防止航行振动导致连接件松脱。

从结构建模的角度来看，整个舵轮的建模过程需要重点处理多个曲面过渡位置，比如辐条与轮缘、轮毂的连接圆角，轮缘握持面的圆弧曲面，这些位置的曲面连续性直接影响后续数控加工的表面质量，建模时需要保证各拼接曲面的G2连续，避免加工后出现明显的拼接棱线。另外，所有紧固件的安装孔位需要做同轴度校验，保证装配时螺栓能顺利穿入，不会出现孔位错位导致的装配应力。中心轮毂的键槽尺寸需要按照对应舵机轴的标准尺寸设计，键槽两侧面的表面粗糙度控制在Ra3.2以内，保证扭矩传递的稳定性，避免长期使用出现键槽磨损、舵轮回转旷量过大的问题。
