D-Sub25针连接器带电缆组件结构设计

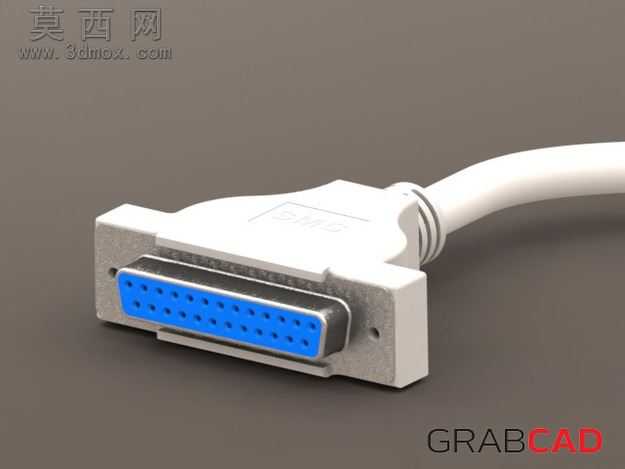

本模型为D-Sub25针连接器带电缆组件，建模过程严格遵循SMC官方规格参数，以保证模型的尺寸精度与结构还原度。建模阶段首先完成连接器金属外壳的基体构建，通过拉伸、切除等基础特征塑造外壳的梯形轮廓与安装固定耳结构，固定耳上的安装孔位严格按照行业标准尺寸定位，确保实际装配时的适配性。随后进行25针插针接口的阵列建模，按照D-Sub接口标准的两排错位排布规则，精准定位每一根插针的位置，插针的直径、伸出长度均参考实际产品参数设置，同时完成蓝色绝缘胶芯的建模，胶芯上的针孔与插针一一对应，通过配合特征保证插针与胶芯的装配关系准确。电缆部分采用扫掠特征完成建模，根据连接器尾部的出线位置绘制扫掠路径，模拟电缆自然弯曲的出线形态，电缆外被的黑色塑胶材质与连接器外壳的黑色塑胶材质在渲染时做了细微的质感区分，外壳添加细微的磨砂纹理，电缆外被则呈现略带光泽的软胶质感，金属部分包括外壳的屏蔽镀层、插针的金属接触面，分别赋予对应的金属材质，屏蔽层采用哑光镀镍质感，插针接触面采用亮面镀金质感以区分功能区域。模型装配阶段严格按照实际产品的装配逻辑完成各部件的配合，金属外壳与绝缘胶芯采用卡扣配合定位，插针与胶芯采用过盈配合约束，电缆与连接器尾部的压线结构做了贴合处理，还原实际产品的压接固定结构。设计过程中参考了对应规格的官方文档参数，确保模型的每一处结构都符合实际产品的生产规范，可用于电子设备接口布局的干涉检查、连接线束的布线模拟，也可作为接插件类产品设计的参考案例，模型的各部件均为可编辑参数化特征，方便使用者根据实际需求调整尺寸参数，适配不同的设计场景。渲染阶段采用柔和的工作室光照环境，突出各部件的材质差异与结构细节，清晰展示连接器的接口形态、外壳结构与电缆出线方式，让使用者能够直观了解该连接器的整体外观与结构组成。
