手动操作式喷砂箱设备三维结构设计

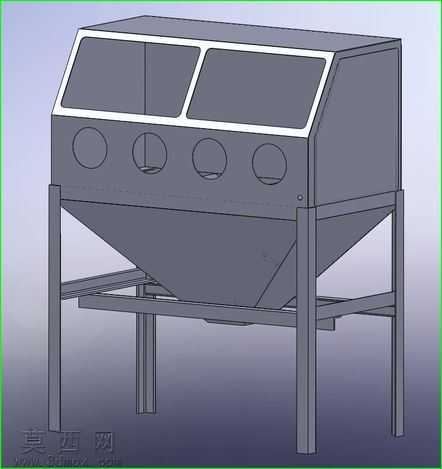

本作品为手动操作式喷砂箱的三维结构模型，建模过程严格遵循工业喷砂作业的实际功能需求，采用自顶向下的设计思路完成整体结构搭建。首先完成主体防护箱体的建模，箱体上部设置三块倾斜布置的透明观察窗，建模时精准控制观察窗的倾斜角度，既保证操作人员拥有充足的观察视野，又能避免喷砂作业过程中磨料飞溅附着在观察窗表面影响视线，观察窗与箱体框架的衔接处做了密封贴合的结构设计，防止磨料从缝隙溢出。箱体正面开设四个圆形操作孔，建模时预留了防护手套的安装位结构，孔位间距按照人体工程学参数设置，适配不同臂展的操作人员双手伸入箱内完成工件处理作业，操作孔边缘做了圆弧过渡处理，避免作业过程中剐蹭操作人员手臂。箱体下部设计为锥形集料斗结构，建模时精准计算锥面倾斜角度，保证使用后的喷砂磨料能够依靠自重顺利滑落汇集到斗体底部，方便后续磨料的回收与循环利用，集料斗与上部箱体采用焊接衔接的结构形式，保证整体连接强度。集料斗下方配套设计方管焊接式支架结构，建模时对支架的横梁、立柱截面参数做合理选型，通过横撑结构强化支架整体承重能力，保证设备放置时的稳定性，支架支脚底部预留了调平脚垫的安装位，可适配不平整的安装地面。材质渲染阶段，主体箱体与支架采用哑光深灰金属材质，还原工业设备常用的钢材喷涂外观，观察窗采用半透明带轻微反光的亚克力材质，区分不同部件的材质属性，让模型整体视觉效果更贴近真实设备。整体结构设计兼顾了操作便利性、密封防护性与磨料回收功能，所有部件的装配关系清晰，无结构干涉问题，可直接用于喷砂设备的结构展示、生产参考或教学演示使用。
