Taitran Technic两相步进电机TB6600驱动器

在小型自动化设备的运动控制环节里，步进电机的驱动选型直接决定了点位控制的精度与运行稳定性，这款TB6600步进驱动器是目前桌面级数控设备、小型非标自动化工位里应用极广的驱动部件，常被用于控制42、57系列两相混合式步进电机，适配3D打印机、小型雕刻机、桌面点胶工位、自动送料机构这类需要精准步进位移的场景。从实际使用的角度看，它的电源输入范围覆盖9-42V直流，能够直接适配工业场景里常见的24V、36V直流供电回路，不需要额外增设电压转换模块，峰值4A的输出电流可以覆盖绝大多数小功率两相步进电机的绕组驱动需求，不需要额外搭配电流放大电路，能直接输出适配步进电机的双极驱动信号，支持速度与方向的独立控制逻辑，和Arduino、STM32这类常见的微控制器IO口直接匹配，控制端接收5V数字脉冲信号即可完成步进角的细分驱动，不需要额外做电平转换，大幅简化了控制回路的接线复杂度。

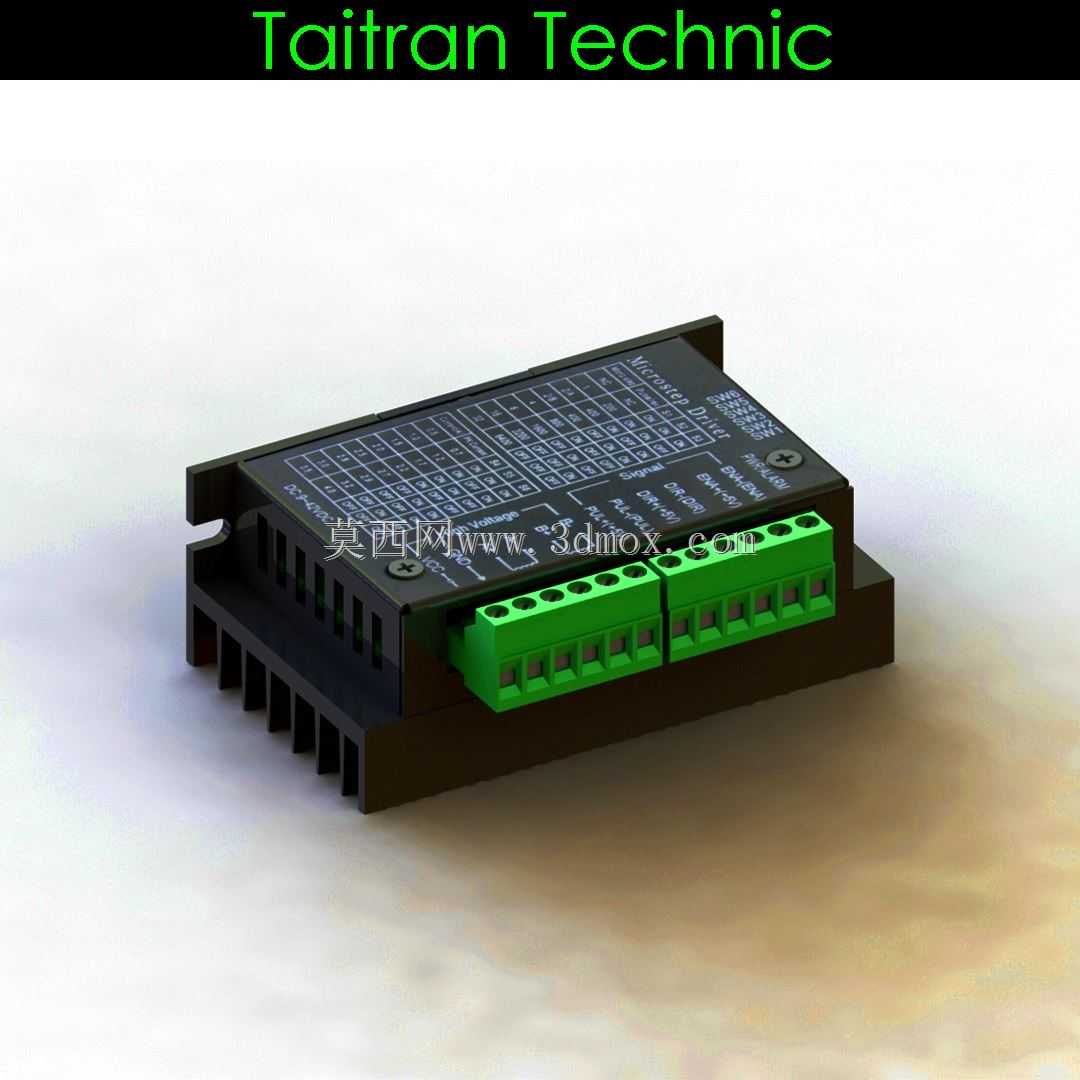

从结构设计的角度看，这款驱动器采用黑色阻燃工程塑料作为外壳主体，侧面排布整排铝制散热鳍片，因为步进驱动在持续大电流输出时功率器件会产生明显温升，鳍片结构可以在无额外风扇的工况下保证热量自然散出，避免高温导致的驱动过流保护或者器件损坏。接线端采用双排绿色插拔式接线端子，端子间距为标准5.08mm工业间距，分别对应电源输入、电机绕组接线、脉冲信号、方向信号、使能信号的接线位，端子带螺丝锁紧结构，能够避免设备运行振动导致的接线松脱，插拔式的设计也方便后期维护时快速拆换驱动器，不需要逐根拆线重新压接。外壳上表面印有清晰的细分设置、电流设置拨码说明，现场调试时不需要额外查阅说明书，直接对照丝印就能调整拨码开关，设置对应的输出电流与步进细分系数，最高支持32细分，能够有效降低步进电机的低速运行振动，提升点位控制的平滑度。

在安装边界上，这款驱动器的外壳底部预留了两个标准安装固定孔，孔位间距适配常见的DIN导轨安装卡扣或者直接螺丝固定在设备电控板上，整体外形为长方体结构，宽度方向尺寸适配电控箱内标准元器件排布间距，接线端子全部朝向同一侧，方便电控柜内的走线整理，不会出现线缆弯折半径不足的问题。实际选型搭配时，需要注意驱动器的散热面不要紧贴其他发热元器件，预留至少10mm的散热间隙，供电回路前级建议增加10A规格的快熔保险丝，避免电机绕组短路时烧毁驱动功率管。它的控制信号输入端采用光耦隔离设计，能够有效隔绝工业现场的电磁干扰，避免强电回路的浪涌信号串入控制端损坏主控板，这一点在车间内多设备同时运行的电磁复杂环境下尤为重要，能大幅降低设备运行时的丢步、误动作概率。

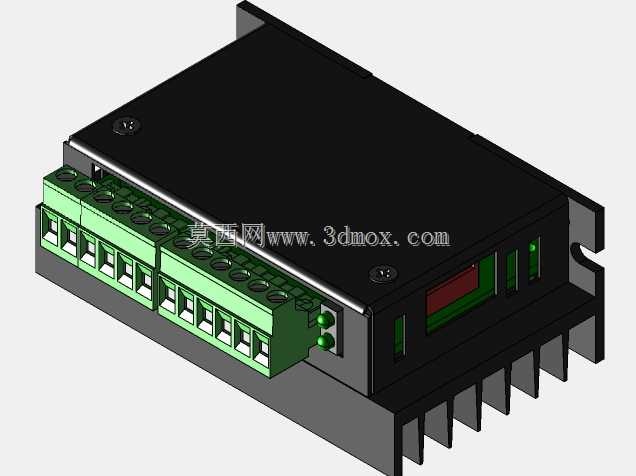

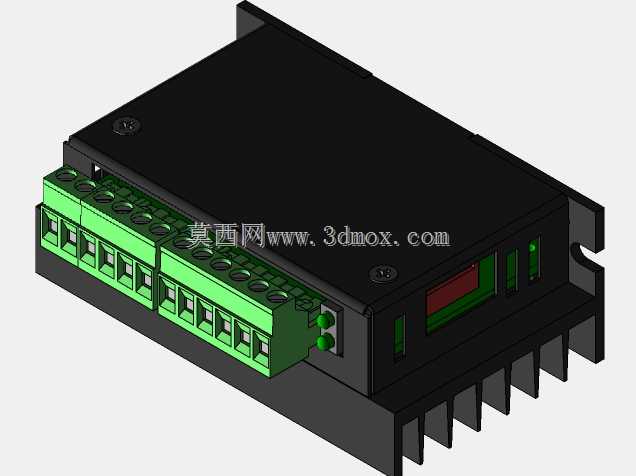

不同于大功率工业级步进驱动器，这款驱动器的定位就是小型化、轻量化的运动控制场景，不需要复杂的参数调试，拨码设置完成后即可上电运行，对于做小型非标设备开发、桌面数控设备改造的工程师来说，不需要花费过多时间在驱动参数调试上，能够快速完成运动控制部分的搭建。在三维建模时，这款驱动器的模型还原了外壳的散热鳍片细节、接线端子的插拔结构、拨码开关的位置以及安装孔的精确尺寸，能够直接导入到电控箱的装配模型里做干涉检查，提前验证接线空间、安装位置是否合理，避免实际装配时出现元器件干涉、线缆长度不足的问题，也可以用于设备的三维布线仿真，提前规划电控箱内的走线路径，提升装配效率。
