平面铰接四杆连杆运动机构设计

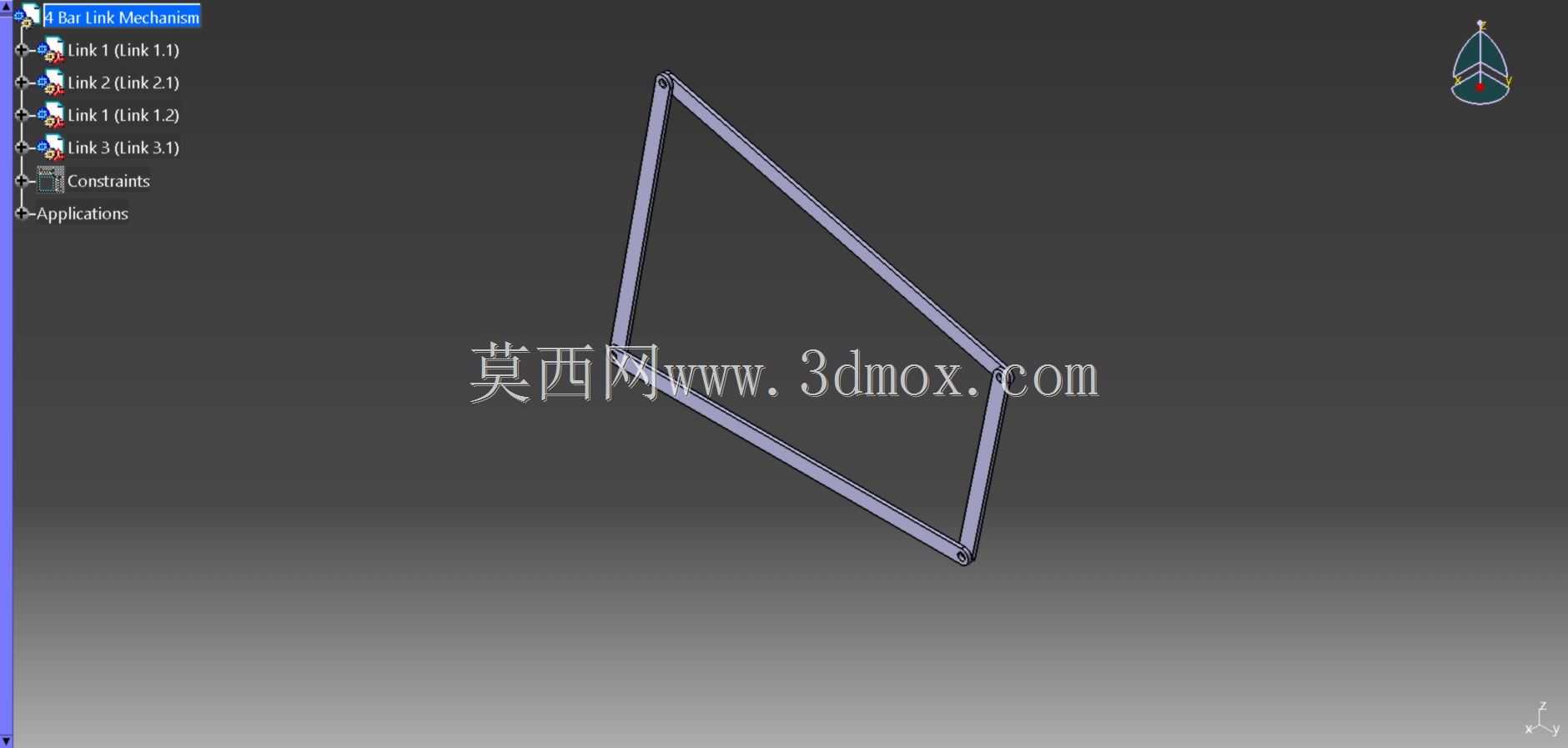

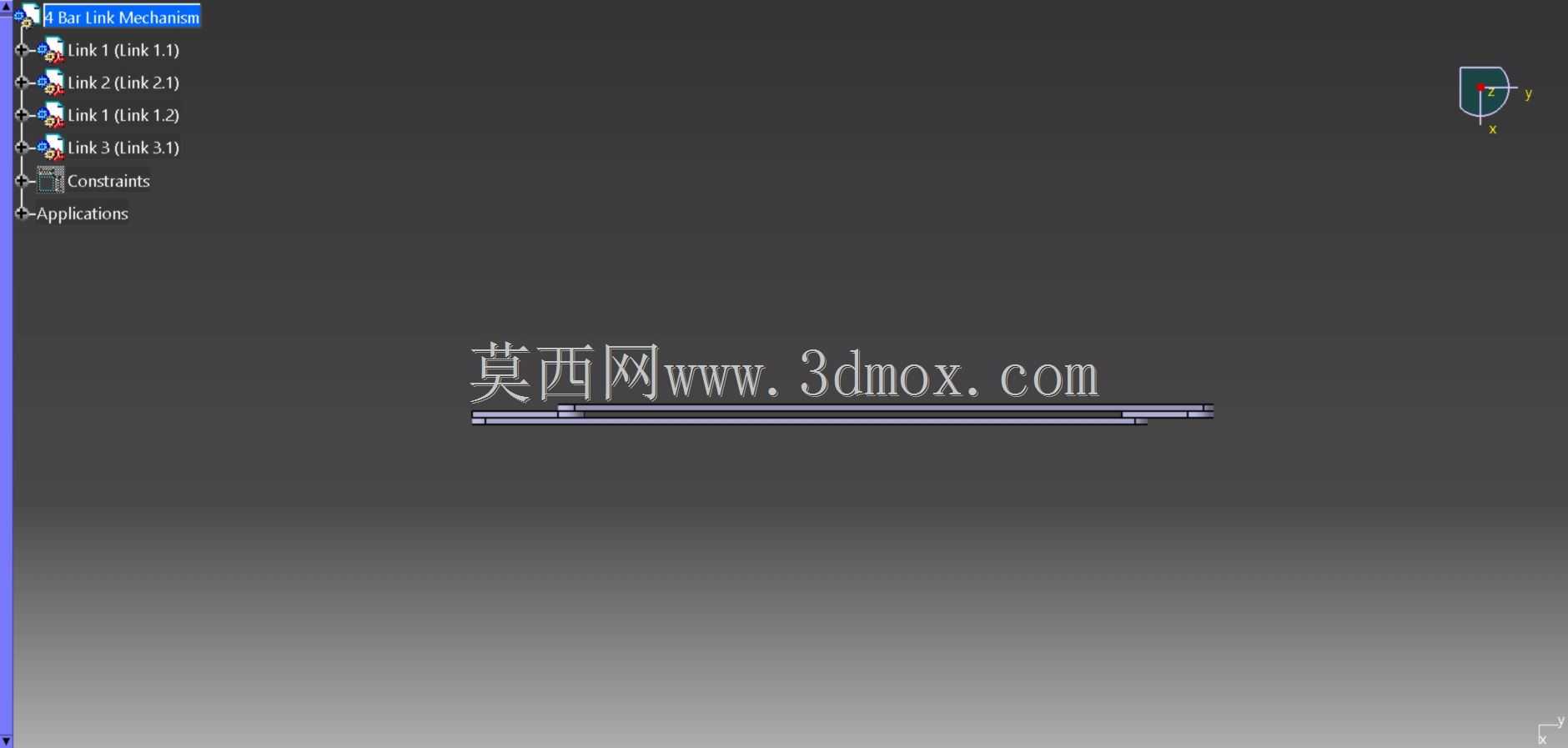

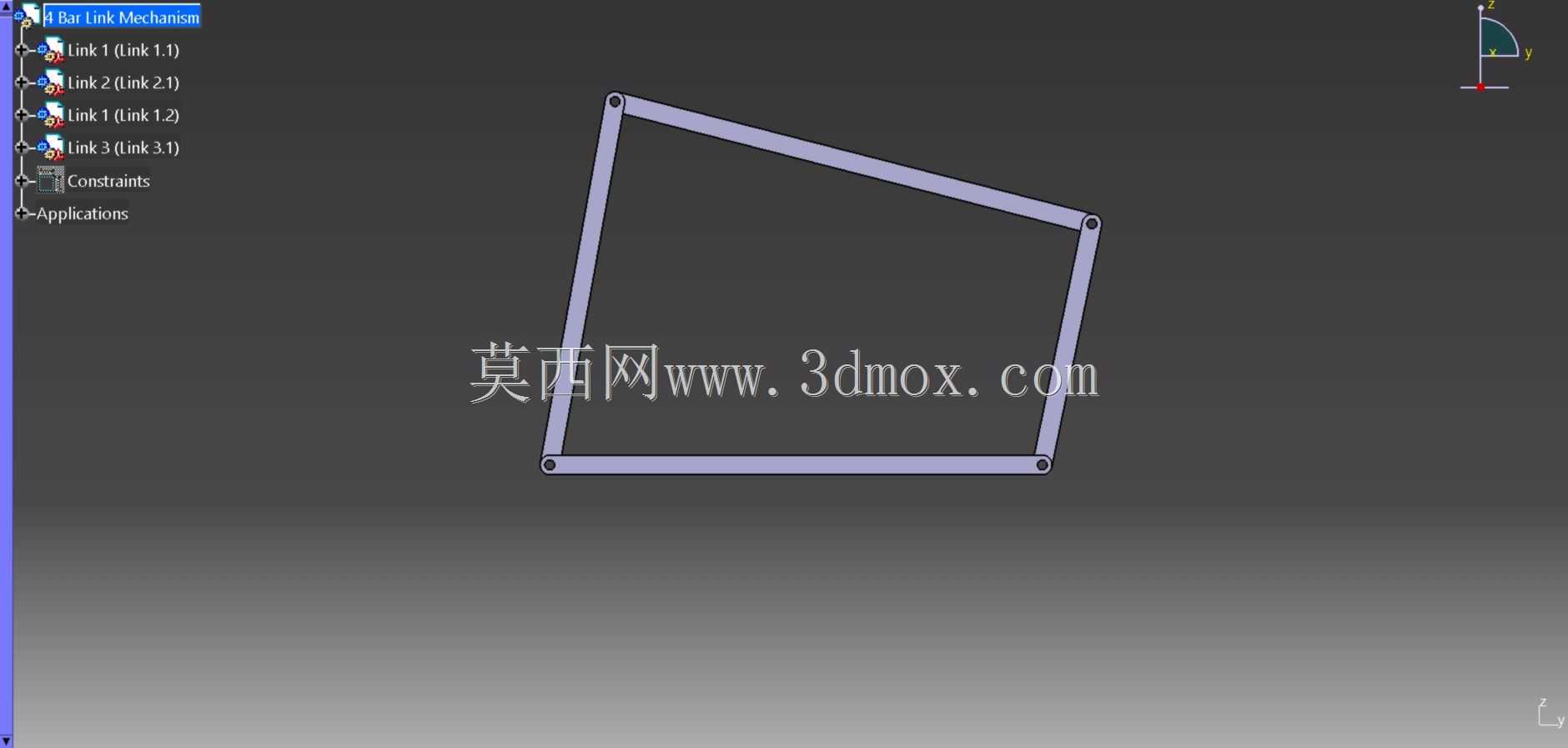

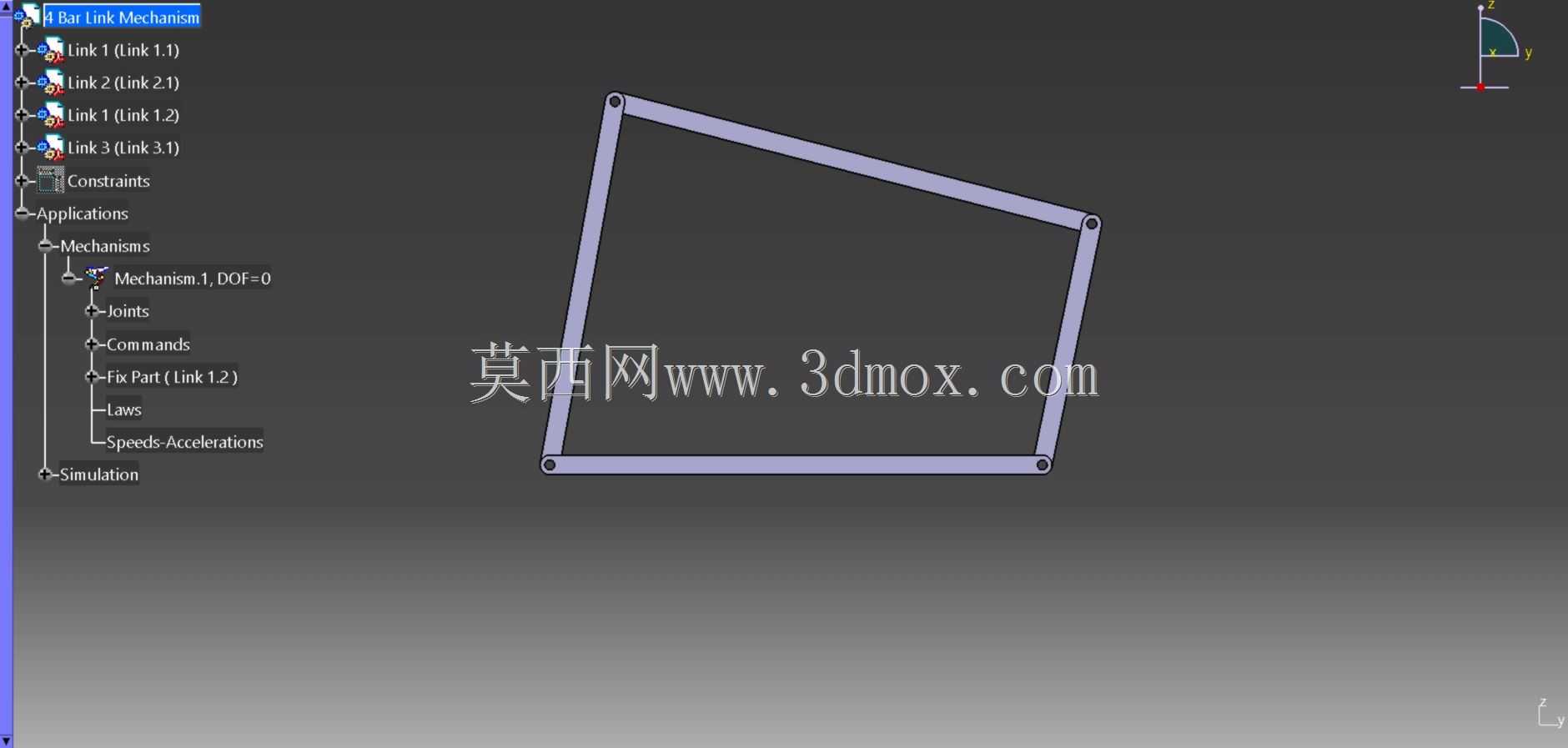

在轻工包装、纺织机械、农用作业装备以及自动化输送线的执行端设计中，平面四杆连杆机构是出现频率极高的基础传动单元，很多需要实现往复摆动、定轨迹位移、间歇动作的工位，都能通过调整四杆的杆长比例、铰接点位置来匹配实际动作需求，不需要复杂的电控程序就能完成稳定的机械动作，可靠性远高于很多依赖传感器触发的执行结构。这套铰接式四杆结构采用全转动副连接，四个杆件分别对应固定机架、主动连架杆、从动连架杆以及中间传动连杆，所有铰接位置都预留了标准销轴的安装间隙，装配时可以根据实际负载需求匹配不同直径的销轴与自润滑衬套，避免长期往复转动出现铰接点卡滞、磨损过量的问题。从结构设计逻辑来看，这套机构优先考虑了运动过程中的死点规避与传动角优化，在主动杆整周转动或者往复摆动的行程范围内，最小传动角控制在工程允许的阈值以上，不会出现传动效率骤降、机构锁死的情况，不管是作为曲柄摇杆机构使用，还是调整机架固定位置作为双摇杆、双曲柄机构适配不同工位，都能通过更换不同杆长的连杆件快速调整动作行程与摆角范围。安装边界上，固定机架的两个铰接孔中心距作为机构的基准安装尺寸，设计时预留了与设备安装基板连接的沉头孔位，不需要额外设计转接法兰就能直接固定在设备的安装平面上，主动杆的动力输入端预留了与驱动摇臂、减速电机输出轴连接的扁位结构，能直接传递扭矩不需要额外设计联轴器转接。实际应用场景里，这类四杆机构常被用在包装设备的料仓开合机构、纺织设备的综框摆动驱动、农用机械的割台升降驱动、输送线的工件推送摆臂工位，相比齿轮、凸轮传动结构，四杆连杆的加工精度要求更低，普通的板材切割、铣削加工就能满足零件精度要求，后期维护只需要定期检查铰接点的磨损情况，更换磨损的销轴或者衬套就能恢复机构精度，维护成本远低于其他精密传动结构。设计过程中针对运动仿真的需求，所有杆件的铰接位置都做了同轴度约束，在三维环境下可以直接拖动主动杆模拟全行程运动，检查运动过程中杆件是否会和周边设备结构发生干涉，同时可以直接输出不同摆角下的连杆端点轨迹，给后续执行端的工装设计提供准确的轨迹参考，不需要额外做复杂的运动学计算就能快速验证机构动作是否匹配工位需求。杆件的截面采用等截面矩形结构设计，在保证杆件抗弯强度的前提下尽可能降低运动件的重量，减少机构高速往复运动时产生的惯性冲击，主动杆和从动杆的端部铰接位置都做了倒角处理，避免装配和运动过程中尖锐棱边剐蹭操作人员或者周边管线，所有铰接孔的端面都设计了沉台，用来安装轴用挡圈或者轴承端盖，限制销轴的轴向窜动，保证机构长期运行过程中铰接点的配合精度不会出现偏移。很多工程师在设计这类基础连杆机构时，容易忽略杆长比例对应的运动特性，直接照搬现有图纸的杆长尺寸，往往会出现实际动作行程不匹配、传动角过小导致机构卡滞的问题，这套结构在设计时就把杆长参数做成了可调整的建模特征，只需要修改对应杆件的长度参数就能快速生成不同行程、不同摆角的四杆机构变体，不需要重新绘制每个零件的草图，能大幅缩短同类机构的设计周期。在负载适配方面，这套基础结构可以根据实际工位的负载大小调整杆件的截面尺寸与材料选型，轻载工位可以采用铝合金杆件降低整体重量，重载工位可以更换为45号钢调质杆件提升结构强度，铰接点可以根据转速与负载需求选配铜套、滚针轴承或者自润滑轴承，适配从几十牛到上千牛的不同负载工况，不需要大幅改动整体的安装尺寸与连接结构。
