工字钢梁结构有限元受力分析仿真

项目分类:3D模型 发布时间:2021-10-16 ID:321425
  • 工字钢梁结构有限元受力分析仿真
  • 工字钢梁结构有限元受力分析仿真
  • 工字钢梁结构有限元受力分析仿真

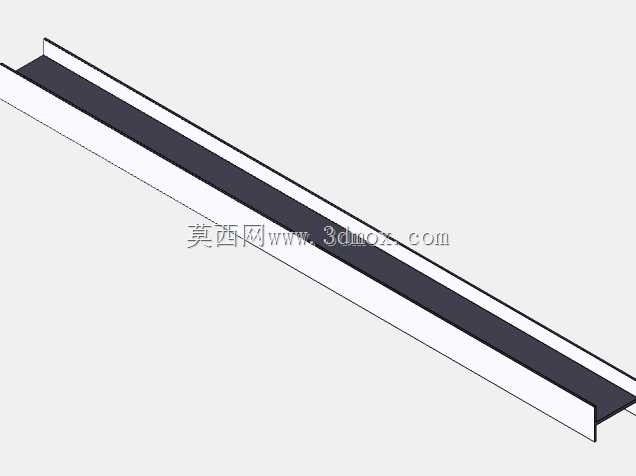

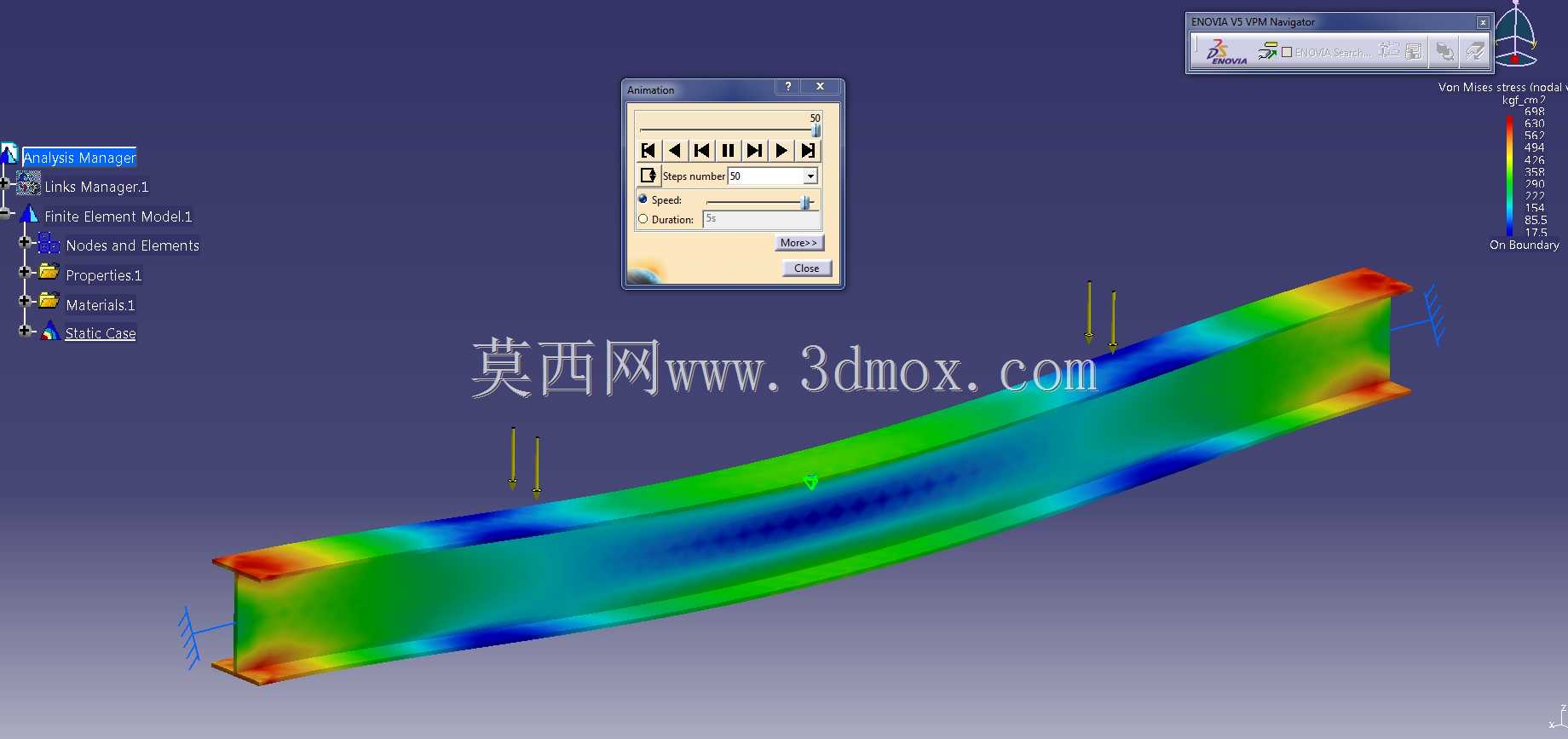

在厂房承重搭建、重型设备机架布设、桥梁次梁铺设这类工程场景里,工字钢梁的受力可靠性直接决定整套结构的安全冗余,很多现场出现的梁体下挠超限、翼缘局部失稳问题,本质都是前期结构分析阶段没有把实际载荷工况、约束边界摸透,靠经验选型材最后留下安全隐患。做这套梁体结构分析的时候,最先要锚定的是实际安装边界:梁体两端的约束形式要完全匹配现场安装状态,比如简支安装的场景就不能把端部约束设成完全固定,否则算出来的应力值会比实际偏小,误导后续选型;如果是焊接在刚性机架上的安装形式,就要把端部连接区域的节点自由度做耦合约束,还原真实的焊缝传力路径,避免出现应力集中位置判断偏差。载荷施加环节不能只照搬理论均布载荷,要把现场实际的集中载荷位置考虑进去,比如梁体上方安装设备的支脚落点、检修通道的动载荷系数,甚至是梁体自身的重力梯度,都要在分析前逐一梳理清楚,不然云图呈现的应力分布和实际工况会出现明显错位。从仿真呈现的应力云图能直观看到,梁体的应力集中区域主要出现在集中载荷作用点下方的腹板位置、翼缘与腹板的连接转角处,还有约束端的翼缘边缘,这些位置也是实际工程里最容易出现疲劳裂纹、局部变形的区域,设计阶段如果发现这些位置的应力值接近材料许用应力,就要针对性做局部加强,比如在载荷落点下方加焊加强筋、加厚对应区段的腹板厚度,而不是盲目加大整根梁的型材规格,徒增结构自重和材料成本。梁体的变形趋势也能通过仿真直观呈现,最大下挠位置出现在梁体跨中区域,这个数值要严格控制在对应工程规范允许的挠度范围内,比如承重梁的挠度一般不能超过跨度的几百分之一,要是仿真算出来的下挠值超限,哪怕应力满足要求,也需要调整梁的截面参数或者增加辅助支撑,避免后期使用过程中出现梁体颤振、上方设备安装精度失准的问题。做这类结构分析的时候,网格划分的精度也直接影响结果可信度,对应力集中的局部区域要做网格加密,远离载荷和约束的区域可以适当放大网格尺寸,平衡计算效率和结果精度,不能为了省时间全用粗网格计算,最后漏掉局部的应力峰值,给后续结构使用留下风险。另外还要考虑不同工况的组合,比如静载满负荷、动载冲击、偏载受力这几种常见场景都要逐一计算,不能只算理想均布载荷下的状态,毕竟现场使用过程中很难出现完全理想的载荷分布,偏载、瞬时冲击都是很常见的情况,把这些工况都覆盖到,才能保证梁体结构在全生命周期内的使用可靠性。很多工程人员做梁结构选型的时候习惯查型钢表选参数,觉得标准型材的参数都是固定的不需要做分析,但实际场景里的安装条件、载荷形式千差万别,同样规格的工字钢梁,用在不同的约束场景、不同的载荷分布下,受力状态差异非常大,靠经验选型很容易出现要么安全冗余过大造成材料浪费,要么安全系数不足留下结构隐患的问题,通过有限元结构分析把每一处的应力、变形数据量化,才能在安全和成本之间找到最优的平衡点。
