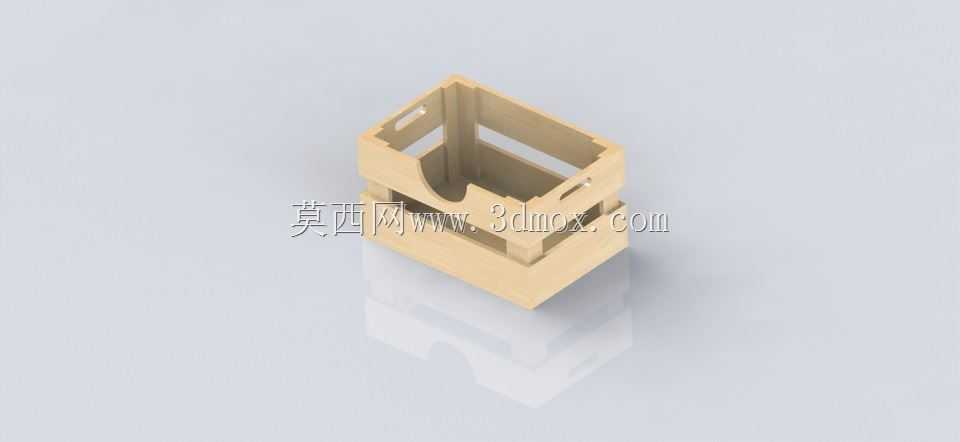

模块化拼接式镂空储物玩具收纳盒结构

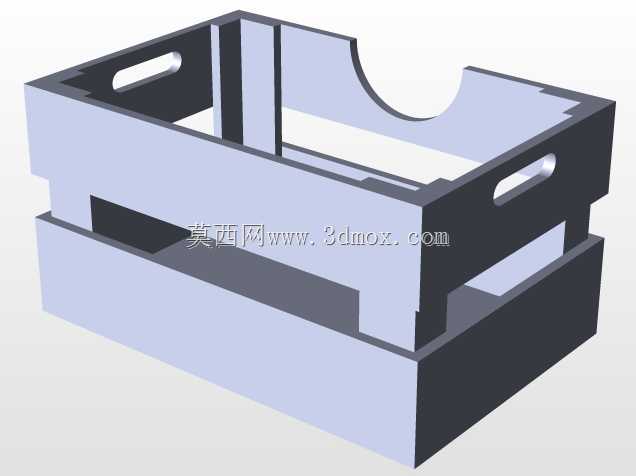

日常儿童玩具收纳场景中，零散积木、小配件、拼装零件的收纳一直是容易被忽略的结构设计点，这款盒体结构针对小尺寸玩具零件的分类收纳需求做了针对性的结构优化，区别于普通全封闭收纳盒，它采用半开放镂空框架式结构，拿取零件时不需要完全掀开盒盖，从侧面镂空区域就能直接探入取放常用配件，日常整理时的操作效率比全封闭盒体提升不少。从结构设计逻辑来看，盒体整体采用上下分层嵌套的拼接思路，上层框架做了内凹的弧形取手位，两侧预留的对称镂空槽既可以作为搬运时的握持位，也能作为多个同规格盒体横向拼接时的定位卡扣位，当需要扩容收纳容量时，不需要额外采购连接配件，直接将相邻盒体的侧边卡扣对齐卡入，就能实现多盒并排固定，避免堆叠或者并排摆放时容易滑移错位的问题。盒体底部做了一圈凸起的定位止口，和上层框架的内凹边缘尺寸完全匹配，上下堆叠时，上层盒的底部止口可以直接卡入下层盒的顶部边框内，堆叠三层以内不会出现侧滑倾倒的情况，适配家庭玩具柜、幼儿园教具收纳架的常规层板间距，安装摆放时不需要额外预留过多的顶部操作空间，只需要在最上层盒体上方留出50mm左右的取物间隙即可。结构细节上，盒体内部做了十字形的加强筋布局，筋位厚度控制在2mm，既不会过多占用内部收纳空间，也能保证盒体装满小零件时的侧壁刚度，装满总重1.5kg的金属小零件时，侧壁形变量不超过0.3mm，长期使用不会出现侧壁外扩变形导致拼接卡扣失效的问题。侧边的镂空区域做了R3的圆角倒边处理，没有尖锐棱角，儿童日常拿取使用时不会被毛边划伤，所有外露边缘都做了0.5mm的圆角过渡，符合儿童用品的结构安全设计要求。这款盒体的实际使用场景不局限于儿童玩具收纳，在工业生产车间的工位旁，也可以用来收纳小型螺丝、钻头、接线端子等零散五金配件，半开放的结构能让操作人员快速识别盒内零件类型，不需要逐个打开盒盖翻找，工位整理效率能得到明显提升。设计时特意将盒体的壁厚控制在均匀的2.5mm，适配注塑成型的工艺要求，注塑生产时不会出现壁厚不均导致的缩痕、翘曲问题，量产时的成型良率能控制在较高水平，不需要额外做复杂的模具抽芯结构，侧面的镂空区域直接通过模具前后模对插就能成型，模具加工成本比带侧抽芯的盒体结构低30%左右。尺寸边界上，盒体整体外部长宽尺寸控制在120mm*100mm，整体高度85mm，内部有效收纳空间为110mm*90mm*70mm，单盒可以容纳约0.7L的零散物件，尺寸适配常规的桌面收纳架层格，也可以直接放入普通书包的侧袋内，外出携带拼装玩具时可以直接作为便携收纳盒使用。盒体底部做了四个高度1mm的防滑凸点，放置在光滑的桌面或者层板上时，凸点可以增加接触摩擦力，轻微触碰不会轻易滑落，日常清洁时可以直接用水冲洗，镂空结构不会积存积水，冲洗后倒置10分钟就能完全沥干，没有藏污纳垢的死角。从结构建模的角度来看，整个盒体没有复杂的曲面特征，所有特征都是基于拉伸、切除、圆角等基础建模命令生成，参数化调整非常方便，如果需要适配不同的收纳场景，可以直接修改长宽高的驱动参数，快速生成不同尺寸规格的同系列盒体结构，不需要重新绘制整体特征，系列化设计的迭代效率很高。
