乘用车铝合金轮毂结构三维设计

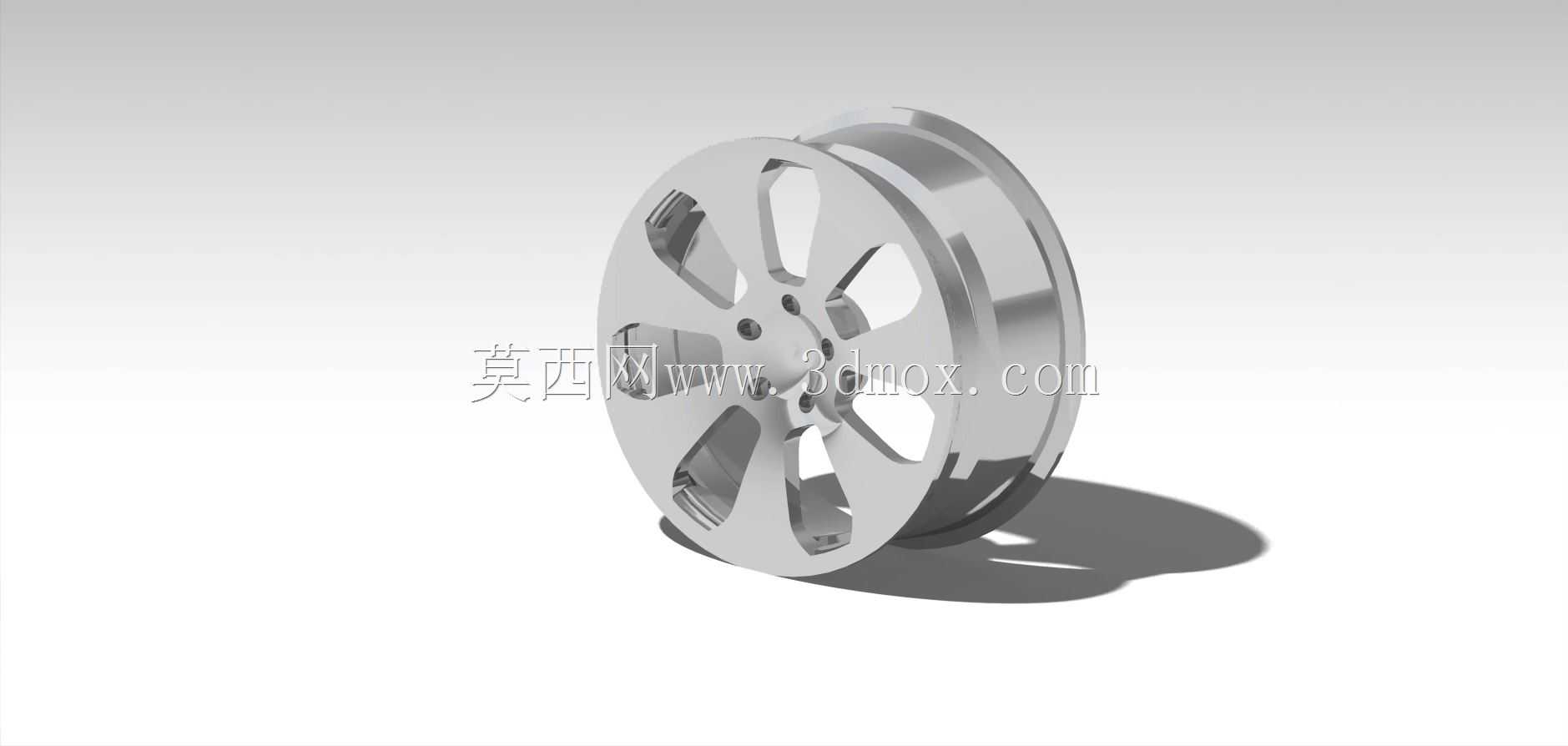

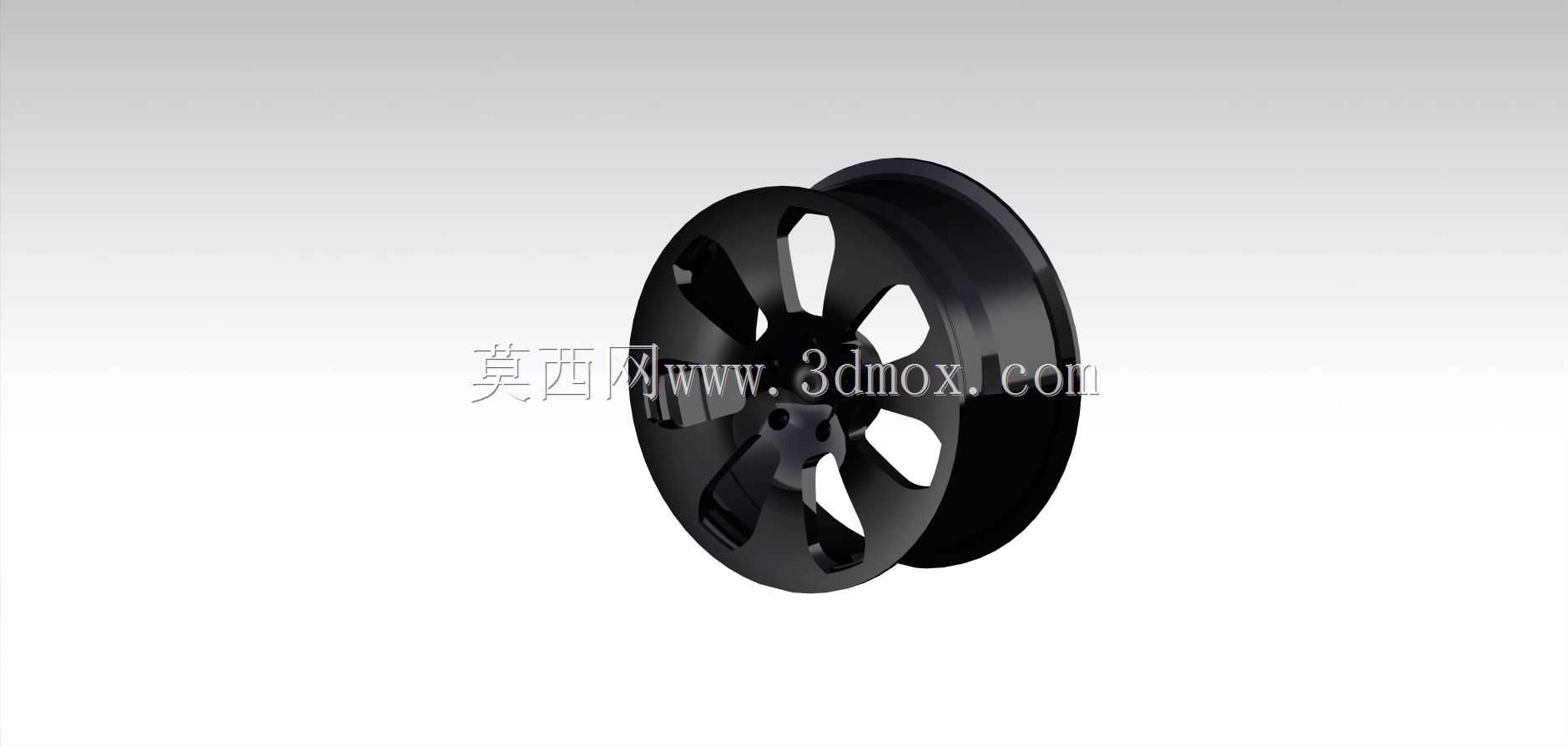

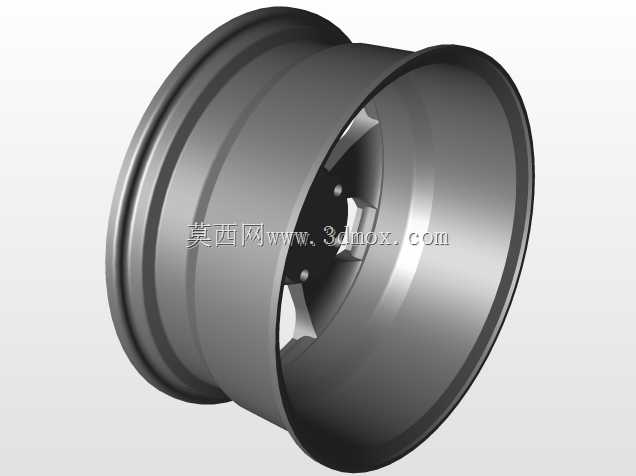

日常做整车底盘行走系统匹配时，轮毂是连接轮胎与车轴的核心承载部件，这个模型还原的是乘用车常用的五辐式铝合金轮毂结构，在前期整车总布置阶段，这类模型可直接用于轮腔间隙校核、制动系统匹配验证，省去从零开始建模的重复工作。先从安装边界说起，轮毂中心的定位孔是与车轴轴头配合的核心基准，加工时的同轴度公差直接影响整车行驶的动平衡表现，周围均匀分布的螺栓孔对应轮毂轴承座的安装螺柱，孔位的分度圆直径是匹配不同车型的关键参数，设计时需要严格对应车轴端的安装尺寸，避免出现安装干涉或者螺栓受力不均的问题。轮辐部分采用的是宽辐条镂空设计，这种结构不是单纯为了外观造型，每根辐条的截面都是经过受力优化的变厚度结构，靠近中心安装座的位置厚度更大，用来传递车轴输出的扭矩，同时承受车辆过弯、颠簸路面带来的横向与纵向冲击载荷，往轮辋方向逐渐过渡减薄，在保证结构强度的前提下尽可能降低簧下质量，毕竟簧下质量每减少一公斤，对整车操控响应性的提升效果远高于簧上质量的减重。轮辋部分的轮廓是按照标准轮胎胎圈座尺寸设计的，带有标准的胎圈座斜度与凸峰结构，安装轮胎时可以保证胎圈与轮辋紧密贴合，避免高速行驶时出现轮胎脱圈的风险，轮辋的宽度参数直接对应适配的轮胎断面宽度范围，做整车匹配时不能随意更改轮辋宽度，否则会改变轮胎的接地形状，影响抓地力与磨损均匀性。设计这类轮毂时，首先要确定的是偏距参数，也就是轮毂安装面到轮辋中心面的距离，这个参数直接决定了车轮的轮距大小，以及车轮与悬架摆臂、减震器、翼子板内衬的间隙，偏距选择不当会出现转向时轮胎蹭到翼子板或者悬架部件的问题，严重时还会改变轴承的受力角度，缩短轮毂轴承的使用寿命。镂空的辐条间隙除了减重之外，还有一个很重要的作用是给制动系统留出散热通道，车辆连续制动时制动盘会产生大量热量，气流可以通过辐条间隙快速带走制动盘的热量，避免制动系统出现热衰退，影响制动性能。做结构校核时，需要重点关注辐条与轮辋连接的过渡位置，这个位置是应力集中的高发区域，设计时要做足够大的圆角过渡，避免出现尖锐的棱角，否则在长期交变载荷的作用下容易出现疲劳裂纹。另外轮毂的中心孔尺寸必须与车轴轴头的定位尺寸精准配合，如果中心孔偏小会无法安装，偏大则会导致轮毂定位不准，高速行驶时出现方向盘抖动的问题，后市场改装轮毂时如果遇到中心孔不匹配的情况，还需要加装中心孔套环来保证同轴度，但原厂设计时必须做到精准匹配，不允许额外加装衬套。轮缘部分的凸起结构是用来保护轮胎胎侧的，当车辆靠边停车蹭到路沿时，轮缘会先接触路沿，避免胎侧被直接刮伤，设计时轮缘的高度与厚度也要符合对应的行业标准，不能为了造型做的过薄，否则轻微磕碰就会导致轮缘变形，影响轮胎的密封性。在三维建模过程中，所有的曲面过渡都要保持顺滑，不能出现曲面褶皱或者曲率突变的情况，一方面是为了后续铸造或者锻造加工时的金属流动性更好，减少铸造缺陷，另一方面顺滑的表面也能降低行驶时的风阻，同时减少泥水、灰尘在轮毂表面的附着，更容易清洗。做动平衡仿真时，要保证整个轮毂的质量分布均匀，尤其是辐条部分的质量差要控制在很小的范围内，减少后期装配时需要粘贴的平衡块重量，平衡块过多不仅影响外观，也会在长期使用后出现脱落的风险。这类铝合金轮毂相比传统的钢制轮毂，重量更轻，散热性能更好，造型也更灵活，目前在乘用车主流车型上已经广泛应用，建模时还原的细节包括安装面的沉台结构、螺栓孔的倒角、轮辋内部的气门嘴安装孔，这些细节都是实际生产装配中必不可少的结构，缺少任何一个都会导致模型无法用于实际的工程匹配。
