内燃机进排气控制用摇臂结构设计

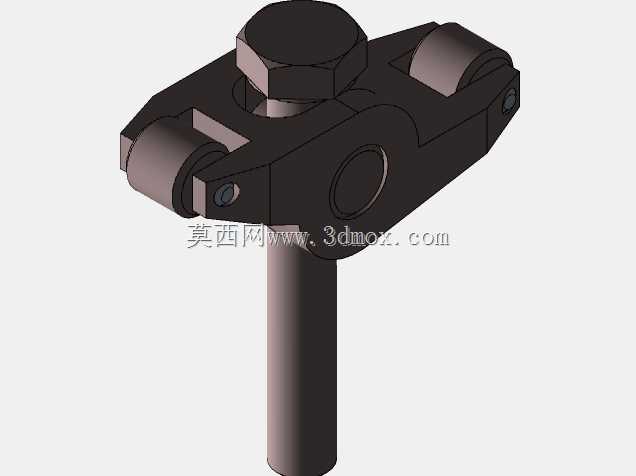

在往复式内燃机的配气机构中，摇臂是负责将凸轮轴的旋转运动转化为气门直线往复动作的核心传动构件，其结构合理性直接决定了配气相位的精准度、气门升程的控制精度，以及整套配气机构的运行可靠性与使用寿命。这款摇臂采用单臂支撑的枢轴式结构设计，整体以枢轴安装柱为受力支点，一端为与凸轮工作面接触的圆弧驱动端，另一端为与气门杆尾端抵接的压合端，通过杠杆比的合理分配，将凸轮轴输出的较小升程放大为气门开启所需的实际行程，同时传递凸轮型线所设定的运动规律，保证进气、排气过程按照内燃机的工作循环时序精准完成。

从实际应用场景来看，这类摇臂普遍适配于小排量单顶置凸轮轴布局的汽油机或小型柴油机，常见于通用动力机械、小型乘用车、农用机械的动力单元中，工作环境处于发动机缸盖上部的润滑油雾环境中，长期承受交变冲击载荷，同时需要耐受80-120℃的工作温度，以及润滑油介质的长期侵蚀。设计过程中首先需要明确的是安装边界约束：枢轴安装柱的外径与缸盖上的摇臂轴安装孔保持间隙配合，配合公差控制在H7/g6区间，保证摇臂摆动过程中无卡滞，同时不会出现过大的径向窜动；摇臂的整体摆动平面需要与凸轮轴线、气门杆轴线保持严格垂直，平面度公差控制在0.05mm以内，避免工作过程中出现偏磨，导致气门受力不均、密封失效。

结构设计层面，摇臂的驱动端采用了圆弧接触面设计，圆弧半径经过匹配计算，保证凸轮旋转过程中接触应力始终处于材料许用范围内，同时减少滑动摩擦占比，配合缸盖内的压力润滑油路，在接触面形成稳定油膜，降低磨损速率。压合端设置了与气门杆尾端匹配的弧形凹面，保证气门往复运动过程中接触点始终处于气门杆端面中心区域，避免侧向分力导致气门杆弯曲、气门导管偏磨。摇臂本体的截面采用了变截面工字型结构，在枢轴支点位置做了加厚加强处理，因为该区域是交变应力集中的核心位置，需要承受凸轮驱动力与气门弹簧反力的双向冲击，加厚处理可以在控制整体重量的前提下提升结构刚度，减少高转速下的结构形变，避免配气相位出现偏移。摇臂上还集成了气门间隙调整的安装位，可通过调整螺钉精准控制摇臂与气门杆尾端的冷态间隙，补偿发动机热态工作下各零部件的热膨胀量，避免热态下气门关闭不严导致的气缸压力不足问题。

外形尺寸设计上，摇臂的总长度根据配气机构的杠杆比需求确定，杠杆比通常设置在1.2-1.6区间，平衡凸轮轴的驱动负荷与气门升程需求；枢轴安装柱的长度根据缸盖摇臂室的轴向安装空间确定，保证安装后摇臂的轴向窜动量控制在0.1-0.3mm区间，既不会出现轴向窜动导致的凸轮接触偏斜，也不会因轴向间隙过小出现热态卡滞。摇臂的整体高度需要匹配摇臂室盖的内部空间，保证最大气门升程位置下，摇臂与室盖内壁保留至少2mm的安全间隙，避免运动干涉。

从功能特性来看，这款摇臂的结构设计充分考虑了轻量化需求，在非受力区域做了适当的减薄处理，降低往复摆动过程中的惯性力，减少高转速下的配气机构冲击噪声与振动，同时降低凸轮轴的驱动损耗，提升发动机的机械效率。各边角位置均做了圆角过渡处理，避免应力集中导致的疲劳断裂问题，所有加工面的粗糙度均控制在Ra1.6以下，尤其是与凸轮、气门杆接触的工作面，粗糙度要求达到Ra0.8，保证摩擦副的耐磨性能。在装配逻辑上，摇臂通过摇臂轴串联固定在缸盖的摇臂轴支座上，每个气缸的进排气门分别对应独立的摇臂，装配时需要保证摇臂的轴向位置与凸轮、气门严格对中，锁紧调整螺钉后需要反复盘动曲轴验证气门开启与关闭的顺畅性，确认无卡滞、无偏磨后再完成摇臂室的装配。

实际运行过程中，摇臂的摆动频率与发动机转速直接相关，四冲程发动机每完成一个工作循环，摇臂对应完成一次开启、关闭的摆动循环，在发动机最高转速工况下，摇臂的摆动频率可达到每分钟数千次，这就要求摇臂的材料具备足够的疲劳强度与表面硬度，通常采用合金铸铁或模锻铝合金制造，工作面做淬火或硬化处理，保证长期交变载荷下不会出现磨损过量、断裂、形变等失效问题。设计阶段还需要通过运动仿真验证摇臂在整个气门升程过程中的运动轨迹，确认全行程内不存在与周边气门弹簧、凸轮轴轴承、缸盖筋位等零部件的运动干涉，同时校核各受力位置的应力分布，确保最大应力值低于材料的许用疲劳极限，满足发动机全生命周期的使用需求。
