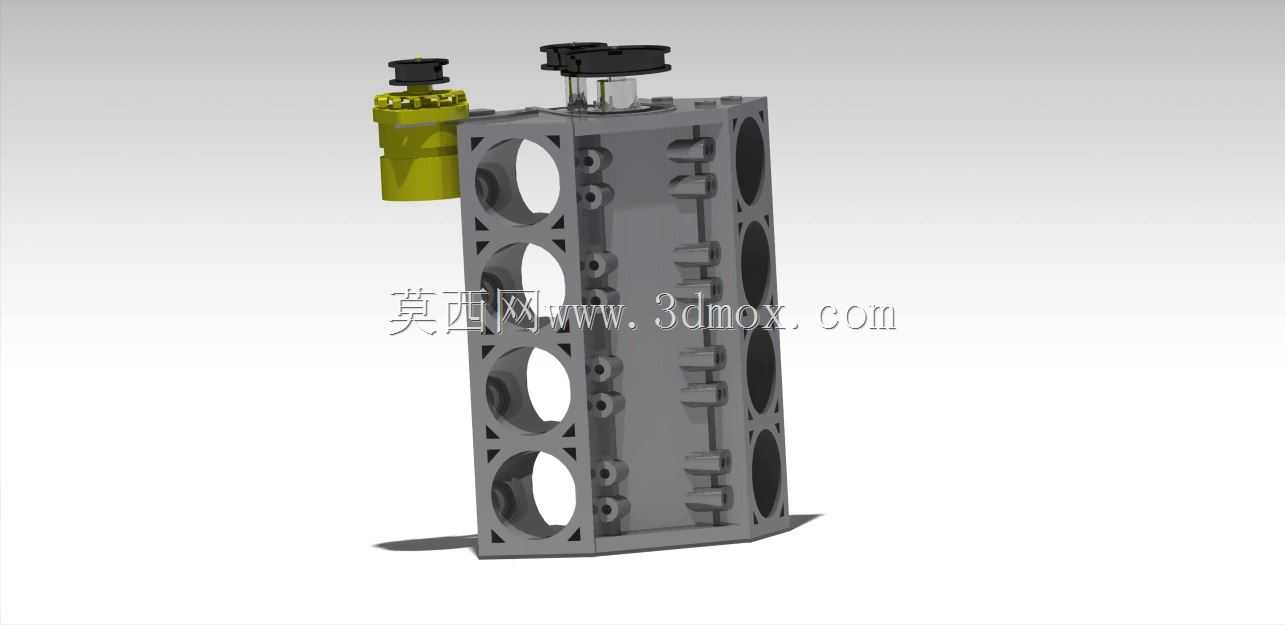

V型八缸发动机缸体结构三维数模

作为内燃机的核心承载基体，这款V型布局的缸体结构，在乘用车大排量动力单元、小型通用航空动力改装、高性能工程机械备用动力组场景中，承担着所有核心运动部件的定位、支撑与密封功能。从实际装机的工况需求出发，设计阶段首先要兼顾曲轴连杆机构的往复运动精度、冷却水道的流场均匀性、润滑油道的供油压力稳定性，同时还要在壁厚控制上平衡整体刚度与整机重量，避免过度冗余的材料堆积带来的动力响应迟滞问题。

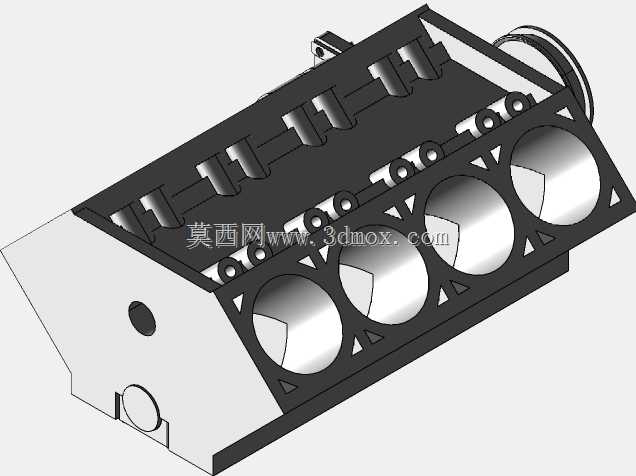

从结构布局来看，两列气缸呈90度夹角排布，这种设计能有效抵消一阶往复惯性力，让整机运行时的振动幅度控制在较低区间，对应的安装边界上，缸体顶面的缸盖结合面平面度公差需要控制在0.02mm以内，避免缸垫密封失效出现冲缸故障；缸体后端的飞轮壳结合面需要与曲轴主轴承孔保持严格的同轴度，否则会导致动力输出端的偏磨，缩短离合器或者液力变矩器的使用寿命。主轴承座采用了独立轴承盖与缸体本体螺栓紧固的结构，每个轴承盖都设计了定位销孔，保证装配时的重复定位精度，对应的主轴承孔在合盖镗削后，圆度与圆柱度公差都要符合内燃机装配的通用技术要求，避免曲轴运转时出现轴瓦偏磨、烧瓦的故障。

缸体侧面集成了附件安装的定位凸台，包括机油泵、水泵、正时机构张紧轮的安装位都在缸体本体上直接铸出，减少了额外的连接支架，既提升了附件安装的刚度，也能控制整机的外围尺寸。冷却水道采用了跨缸盖的贯通式设计，每一个气缸周围都布置了等截面的水流通道，避免出现局部冷却死角导致的缸筒热变形，尤其是两列气缸夹角中间的 valley 区域，专门设计了导流结构，让冷却液能够快速带走燃烧室传递过来的热量，保证缸筒工作时的圆度稳定，减少活塞环的漏气量。润滑油道采用了主油道贯穿缸体全长的设计，通过分油道向每个主轴承、凸轮轴轴承供油，同时在缸体上预留了机油压力传感器、机油冷却器的接口，能够适配不同装机场景的润滑系统配置需求。

在安装尺寸的匹配上，缸体的油底壳结合面设计了整体式的密封胶条安装槽，不需要额外打胶就能实现可靠密封，对应的缸体前端的正时机构腔室也设计了集成式的盖板安装位，能够适配正时链条或者正时皮带的不同配置方案。缸筒部分采用了干式缸套的设计思路，缸套与缸体本体过盈配合，既保证了足够的散热效率，也能在缸筒磨损后通过更换缸套实现缸体的重复利用，降低后期的维护成本。从建模的细节来看，所有的螺栓孔都设计了对应的沉头或者锪平面，避免装配时螺栓头与缸体表面出现干涉，所有的加强筋都沿着应力传递的方向布置，在缸体承受爆发压力的区域，比如主轴承座周围、缸筒之间的连接区域，都做了壁厚加强，避免高负荷下出现缸体开裂的问题。

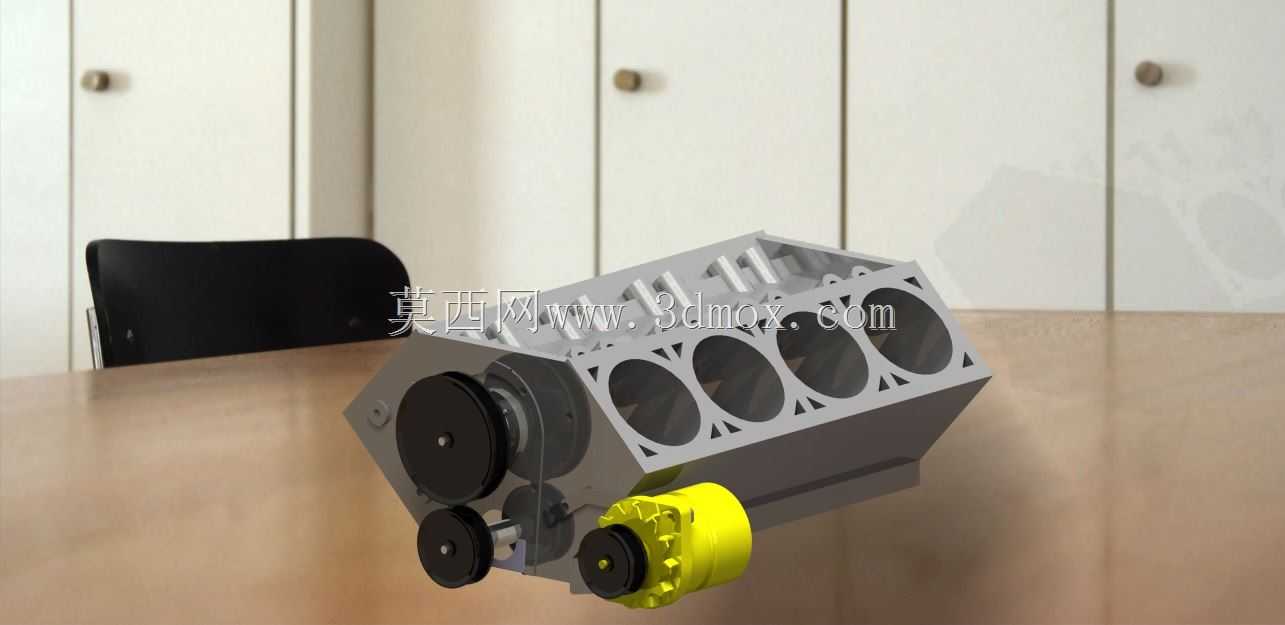

实际选型参考时，这款缸体的结构参数能够适配排量在4.0L到5.7L区间的V8动力单元，对应的整机长度可以控制在550mm以内，宽度在480mm左右，高度方向从油底壳结合面到缸盖结合面的尺寸在280mm上下，能够适配纵置后驱的乘用车动力舱布局，也可以经过小幅改装后作为小型固定翼飞机的航空动力使用，对应的附件轮系布置在缸体前端，通过皮带驱动发电机、空调压缩机、转向助力泵等外围附件，轮系的张紧结构安装位也在缸体上做了预留，不需要额外设计连接支架。
