PacoRabanne黑XS男士香水瓶外观结构

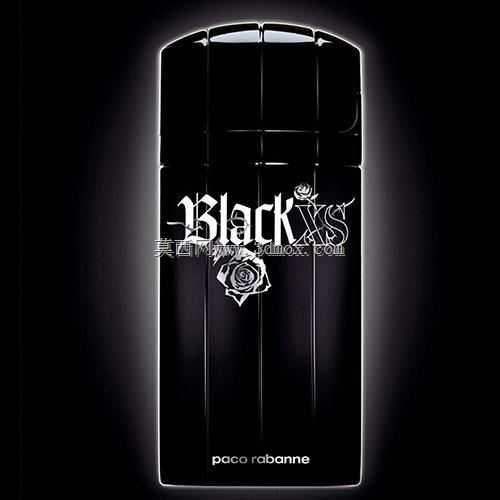

　　哪怕放在同色系的深色产品陈列架上，也能快速被消费者捕捉到，这部分的曲面曲率是反复调整过的，倒角半径控制在0.3mm到0.8mm之间，既不会因为倒角过大显得轮廓臃肿，也不会因为倒角过小在注塑成型时出现飞边、应力集中的问题。再说到日常握持的使用场景，男士手掌的平均握持宽度在80mm到95mm之间，这款瓶身的主体宽度设置为72mm，厚度38mm，高度115mm，刚好适配成年男性单手握持的尺寸边界，瓶身侧面做了四条纵向的微凸棱线，棱线的凸起高度只有0.2mm，不会硌手，同时能增加握持时的摩擦力，哪怕手心出汗也不容易打滑滑落，很多新手做这类外观件时容易把棱线做的过高，或者完全做光滑平面，要么影响握持舒适度，要么容易滑落摔损。日常接触日化美妆包材结构设计时，这类男士香水瓶的三维数模是很典型的外观优先、兼顾装配可靠性的设计案例，很多刚接触消费类包材建模的工程师容易只关注曲面造型的流畅度，忽略实际生产装配中的边界约束，反而导致后续开模、组装环节出现批量问题。先从实际应用场景来说，这类香水瓶属于日化线中高端男士香水的盛装容器，主要面向线下专柜陈列、消费者日常握持使用、运输堆叠三个核心场景，所以设计时不能只追求视觉上的酷感，要平衡三个场景的实际需求。比如专柜陈列时，瓶身需要在同系列产品中具备足够的视觉识别度，这款黑XS瓶身采用的是类长方体的切角造型，正面做了内凹的品牌标识区域，边缘做了极细的高亮倒角，在柜台射灯照射下能形成清晰的轮廓光，

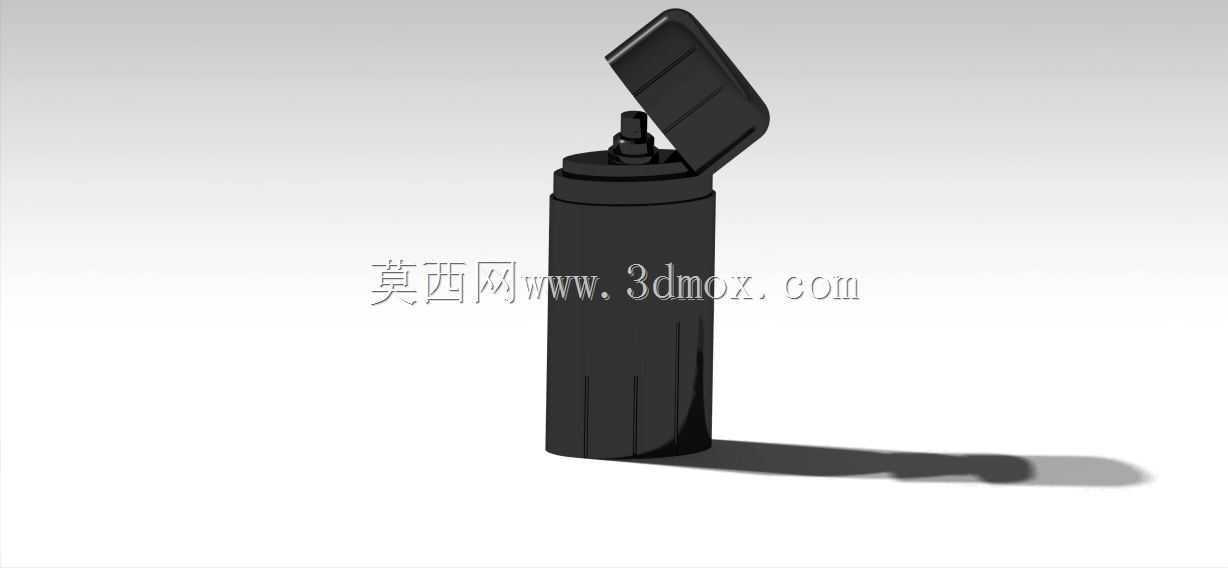

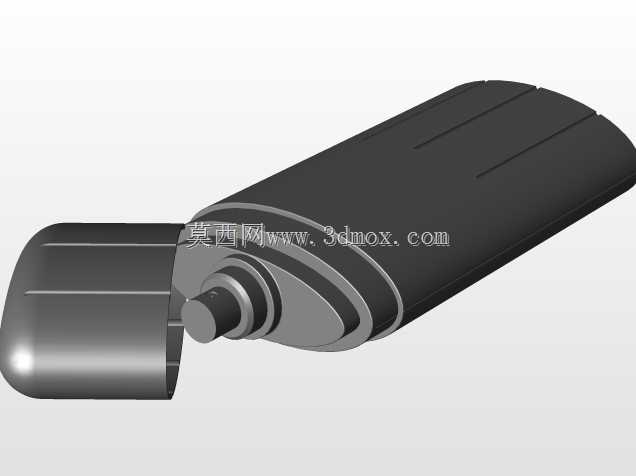

　　然后是运输堆叠的场景，瓶身的顶部和底部都做了1.2mm深度的贴合止口，堆叠时上下瓶身可以通过止口嵌合，不会在运输周转过程中出现滑移倾倒，底部的止口同时兼顾了底标粘贴的定位功能，底标区域做了0.1mm的下沉，粘贴标签后标签表面和瓶身底部平面齐平，放置在桌面时不会刮蹭标签边缘，避免标签起翘脱落。从设计思路上来说，这款瓶身采用的是分体式装配结构，分为外罩、内瓶、喷头组件、底盖四个核心部分，外罩采用高透PMMA材质做内喷黑色哑光漆，表面再做局部UV高亮处理，对应品牌标识和玫瑰图案的区域做漏喷处理，光线可以从漏喷区域透出，形成明暗对比的视觉效果，这部分建模时需要提前预留喷漆层的厚度，一般喷漆层的厚度在0.05mm到0.08mm之间，

　　如果建模时没有预留这个厚度，后续装配内瓶时会出现尺寸过盈，导致外罩开裂。内瓶采用耐香水腐蚀的PP材质，壁厚均匀控制在1.5mm，避免注塑时出现缩痕，内瓶和外罩之间采用间隙配合，单边间隙预留0.1mm，方便组装时快速对位，同时不会因为间隙过大出现晃动异响。喷头组件的安装位设置在瓶身顶部，做了标准的15mm口径螺旋接口，适配行业通用的香水喷头，不需要单独开模定制喷头组件，可以大幅降低生产采购成本，接口处做了0.5mm的密封槽，装配时放置硅胶密封圈，避免香水挥发渗漏。很多工程师做这类外观件时容易忽略装配公差的累积，外罩的高度公差控制在±0.1mm，内瓶的高度公差控制在±0.08mm，喷头组件的装配公差控制在±0.05mm，累积公差不超过0.23mm，刚好可以通过底盖的装配余量抵消，不会出现喷头突出过高或者凹陷的问题。另外瓶身的所有外观面都做了拔模处理，外罩的拔模斜度设置为1.5度，内瓶的拔模斜度设置为1度，既不会影响外观的竖直视觉效果，也能保证注塑脱模时不会出现拉伤、粘模的问题。从实际用途来说，这类三维数模除了用于前期的外观评审、结构验证之外，还可以直接用于后续的模具设计、手板打样，甚至可以导入渲染软件做产品宣传图、电商详情页的渲染素材，不需要重新建模。建模时所有的曲面都做了G2连续处理，避免后续加工模具时出现曲面不光顺、有棱线的问题，所有的装配位置都做了干涉检查，确保各个组件装配时不会出现干涉，同时预留了足够的胶水填充空间，

　　底盖和外罩采用超声波焊接工艺，焊接筋的高度设置为0.6mm，宽度0.4mm，焊接后焊接筋熔融填充到配合间隙中，连接强度可以满足1.2米自由跌落不松脱的测试要求。还要考虑到香水本身的成分特性，内瓶材质必须耐醇类、香精类成分的腐蚀，所以建模时内瓶的内壁做了光滑处理，没有多余的加强筋或者凹槽，避免残留香水成分，长期使用出现变质的问题，内瓶的容量设置为100ml，是男士香水的主流容量，灌装时的液位线距离瓶口预留10mm的空间，避免灌装后喷头插入时香水溢出。整体来看，这款香水瓶的设计没有做多余的装饰结构，所有的造型特征都同时兼顾了视觉效果、使用体验、生产装配的可行性，是消费类日化包材中很典型的结构与外观平衡的设计案例，对于刚接触包材建模的工程师来说，参考这类成熟产品的结构设计，可以规避很多生产端的常见问题，减少后续改模的次数，缩短产品开发周期。
