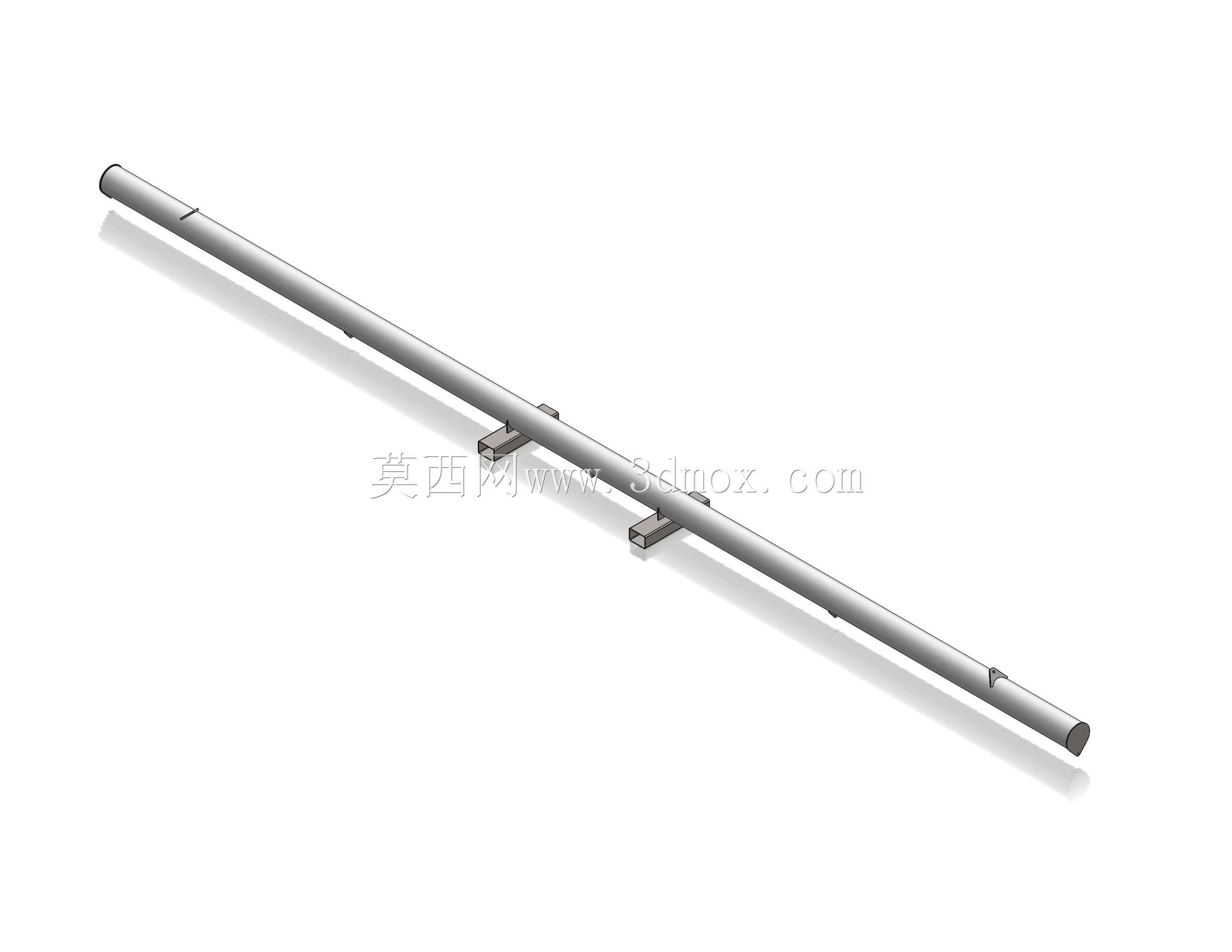

在船舶修造领域的船坞作业环节,船体总段移位、分段合拢是核心工序之一,这类作业往往需要大跨度的承重构件来传递提升载荷,同时保证分段在起升、移位过程中不会出现局部应力集中导致的结构变形,本次设计的撑杆正是针对这一场景开发的专用传力构件。不同于常规起重作业用的刚性拉杆,该撑杆主要承受轴向压应力,因此在结构设计阶段首先要考虑压杆稳定问题,杆身主体采用等径薄壁圆管截面,这种截面形式在相同截面积下拥有更大的回转半径,能有效提升长细比参数下的临界失稳载荷,避免长杆受压时出现侧向屈曲失效。
从实际安装边界来看,该撑杆的两端分别适配提升吊点与船体分段的预装吊耳,杆身上设置的三处限位卡座是设计中的关键细节,这些卡座的位置并非随意排布,而是对应船体分段上预设的三个加强筋位置,作业时卡座直接卡接在分段的加强结构上,无需额外焊接临时固定点,既能快速完成撑杆与船体分段的定位装配,又能避免临时焊接对船体母材造成的损伤,减少后续焊疤打磨、补漆的工序量。卡座采用开口式结构,侧面设置有限位挡边,当撑杆承受轴向压力时,挡边能传递横向剪切力,防止撑杆在起升过程中出现横向滑移,保证载荷始终沿杆身轴向传递。
在功能特性层面,该撑杆的设计充分考虑了船坞作业的复杂工况,船坞区域往往存在高湿度、盐雾腐蚀的环境,因此杆身表面做了抛丸后环氧富锌底漆加聚氨酯面漆的防腐处理,能适应长时间露天作业的防腐需求。杆身两端的端头采用实心圆钢车削加工后与管身焊接,焊接位置做了坡口处理并进行无损探伤,确保焊缝强度不低于母材强度,端头处预留的销轴孔与起重吊具的销轴采用间隙配合,装配时能快速对位,同时预留的间隙可以补偿小角度的安装偏差,避免出现附加弯矩。
从设计思路的迭代过程来看,最初的方案曾考虑采用方管作为杆身主体,但在相同重量下圆管的抗扭、抗失稳性能更优,且圆管的风阻系数更小,在船坞区域阵风载荷较大的情况下,能有效降低风载对起升稳定性的影响。另外杆身的长度设计是结合常见散货船、集装箱船的舷侧分段宽度确定的,既满足单段撑杆覆盖常规分段的吊点间距需求,又不会因为长度过长导致转运、存放不便,杆身中部没有设置多余的突出结构,方便在厂区内使用叉车转运,存放时也可以多层叠放,减少仓储空间占用。
在实际作业过程中,该撑杆通常与起重绞车、龙门吊的提升吊具配合使用,当船体分段被提升时,撑杆位于吊具索具与船体分段之间,将多个吊点的提升力均匀传递到分段的加强结构上,避免索具直接兜吊分段导致的外板变形。相比传统的临时焊接型钢撑杆,这种标准化设计的撑杆可以重复周转使用,不需要每次作业都临时下料、焊接、切割,能大幅缩短船坞作业的准备周期,同时减少临时工装的材料浪费。作业完成后,只需要将卡座与船体加强筋脱开,拔出连接销轴即可完成拆除,整个拆装过程不需要动火作业,也降低了船坞区域的动火作业安全风险。
针对安装过程中的对位需求,杆身表面做了清晰的定位刻度标记,作业人员可以根据分段的吊点间距快速调整卡座的位置,卡座与杆身之间采用顶丝固定,调整到位后锁紧顶丝即可完成固定,不需要额外的加工工序。考虑到船坞作业时可能存在的碰撞情况,杆身两端的端头位置做了圆弧过渡处理,即使碰撞到船体结构也不会刮伤船体外板的油漆层,细节设计充分贴合现场作业的实际需求。
